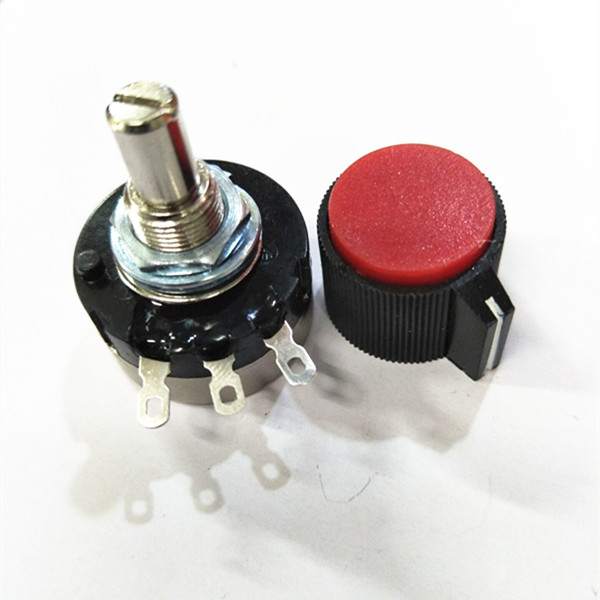

Potentiomètre rotatif ajustable à film carbone RV24YN20S, 1K 2K 5K 10K 20K




|
Caractéristique électrique :
|
|||
|
|
B50Ω~B2MΩ
|
||
|
A,C:1KΩ~2MΩ
|
|||
|
Tolérance de résistance
|
±10%
|
||
|
Résistance d'extrémité
|
≤3Ω
|
||
|
|
B (Linéaire)
|
||
|
A (Logarithmique)
|
|||
|
C (Logarithmique inverse)
|
|||
|
Variation de la résistance de contact
|
3% ou 3Ω, le plus élevé des deux
|
||
|
|
B:0.25W/40℃,0W/85℃
|
||
|
AC:0.125W/40℃,0W/85℃
|
|||
|
|
B:DC315V ou puissance nominale, le plus petit des deux
|
||
|
AC:DC200V ou puissance nominale, le plus petit des deux
|
|||
|
Résistance d'isolement
|
≥100MΩ
|
||
|
Tension de tenue diélectrique
|
AC1000V 1 minute
|
||
|
Angle électrique
|
280°±10°
|
||
|
Caractéristique environnementale :
|
|||
|
Chaleur de soudure
|
350℃ 3sec
|
||
|
Durée de vie en rotation
|
15 000 cycles
|
||
|
Durée de vie en charge
|
1000 heures avec charge nominale
|
||
|
|
3 directions pendant 2 heures chacune,
|
||
|
Amplitude 1.5mm
|
|||
|
Caractéristique de température
|
-10℃ pendant 30 minutes sans charge
|
||
|
Exposition à basse température
|
1 heure sans charge
|
||
|
Durée de vie en humidité et charge
|
40℃ 90~95%RH pendant 500 heures
|
||
|
Caractéristique mécanique :
|
|||
|
Angle mécanique
|
300°±5°
|
||
|
Couple de l'arbre
|
5~30mN.m(51~306gf.cm)
|
||
|
Force d'arrêt
|
900mN.m min.(9.18kgf.cm min.
|
||
|
Plage de température de fonctionnement.
|
-10℃~+85℃
|
||
|
Soudabilité
|
235℃, 5 sec
|
||
|
Couple de serrage de l'écrou
|
1470mN.m max.(15kgf.cm max.)
|
||
