Potentiomètre à film de carbone à bobine simple avec commutateur RV30YN20S RV30YNME20S B502 5K
Potentiomètre à film de carbone à bobine simple avec commutateur RV30YN20S RV30YNME20S B502 5K
Key Attributes
Nom de la marque:BONENS
Model Number:RV30YN20S
Place of Origin:Sichuan, Chine
Standard Packaging:Emballage en carton
Product Summary
Série RV30 RV30YN20S RV30YNME20S B502 Potentiomètre à film de carbone à bobine unique 5K avec interrupteur nom du produit: Potentiomètre à film de carbone rotatif à tour unique série RV30 3w description du produit: Potentiomètre à film de carbone à bobine unique RV30YN20S, puissance nominale 3W, ...
Détails de produit
Mettre en évidence:
Avec type de commutateur
,Conception de bobine unique
,B502 5K
Dielectric Strength:
≥500VAC
Housing Material:
Aluminum Alloy
Insulation Resistance:
≥100MΩ
Linearity:
≤±5%
Power Rating:
0.5W~3W
Resistance Range:
0.1Ω~100KΩ
Resistance Tolerance:
±10%
Rotation Torque:
≤20mN.m
Rotational Angle:
300°~360°
Rotational Life:
≥10000 cycles
Sliding Noise:
≤50mV
Temperature Range:
-55℃~+155℃
Terminal Strength:
≥1N
Terminal Type:
Solder Lug
Type:
Bobine simple avec interrupteur
Technology:
Film de carbone
Turns:
1 tour
Resistance:
B502 (5K)
Power:
3w
Description de produit
Spécifications détaillées et caractéristiques
Série RV30 RV30YN20S RV30YNME20S B502 Potentiomètre à film de carbone à bobine unique 5K avec interrupteur
nom du produit:
Potentiomètre à film de carbone rotatif à tour unique série RV30 3w
description du produit:

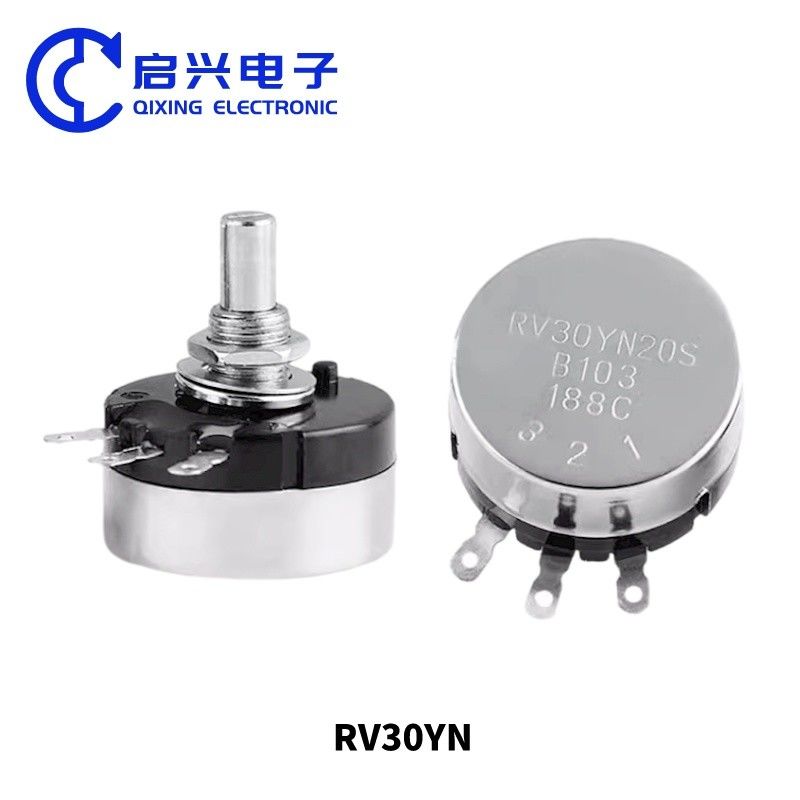

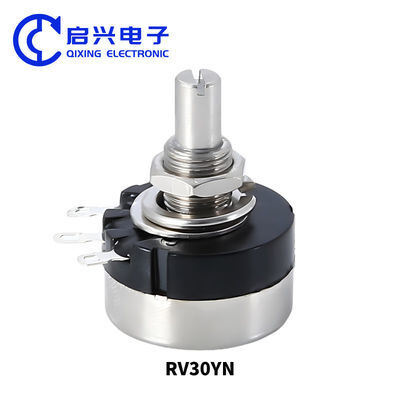

Potentiomètre à film de carbone à bobine unique RV30YN20S, puissance nominale 3W, diamètre de l'arbre 6mm, longueur de l'arbre 20mm, diamètre extérieur 30mm, extrémité de l'arbre fendue, tolérance de résistance ± 10%, course mécanique 300° ± 5°, plage de température -10℃ -85℃, durée de vie en rotation 20000 tours, puissance 3W, emballage 20 pièces/boîte. Les valeurs de résistance du potentiomètre à film de carbone à bobine unique RV30YN20S comprennent : 100R, 200R, 500R, 1K, 2K, 5K, 10K, 20K, 50K, 100K, 200K, 500K, 1M, etc.
paramètres de spécification:
| Électrique | ||||||
| Plage de résistance standard | B = 100Ω à 2MΩ A,C = 1kΩ à 2MΩ | |||||
| Tolérance de résistance | 10% standard | |||||
| Résistance d'extrémité | 3Ω max. | |||||
| Taper de résistance | B = linéaire ; A = audio CW (logarithmique) ; C = audio CCW (logarithmique) | |||||
| Bruit de crête (C.R.V.) | 3% ou 3Ω, le plus élevé des deux | |||||
| Puissance nominale | Valeurs nominales ci-dessous à +40℃, 0 watt à +85℃● Montage sur panneau, unité double, arbre concentrique doubleR≤10kΩ● Montage sur panneau, unité double, arbre concentrique double | |||||
| 50kΩ |
B1.0W |
0.8W |
|
| ||
| 0.6W | 0.4W | 0.2W | Tension d'entrée maximale | 0.6W | ||
| 0.3W | 0.2W | Tension d'entrée maximale | B = 500VDC ; A,C = 350VDC ou puissance nominale, le plus petit des deux | Résistance d'isolement | ||
| 100MΩ minimum à 1 000VDC |
Tension de tenue diélectrique 1 000VAC, 1 minute |
|||||
| Course d'ajustement | 280°±10° | |||||
| Mécanique | Course mécanique | |||||
| 300°±5° | Couple de l'arbre | |||||
| 51 à 306 gf·cm (0.707 à 4.242 oz·in) | ||||||
| 51 à 510 gf·cm (0.707 à 7.070 oz·in) | Force d'arrêt | |||||
| 10.2 kgf·cm (141.4 oz·in) max. | Couple de l'écrou de montage | |||||
| 15 kgf·cm (207.94 oz·in) max. | ||||||
| Soudabilité | 235℃, 5 secondes | |||||
| Marquage | Type de modèle, taper, code de résistance, type d'arbre, identification des bornes, code de date | |||||
| Environnemental | Plage de température● Montage sur panneau, unité double, arbre concentrique doubleCaractéristiques de température | |||||
| +85℃, 30 minutes sans charge |
R≤10kΩ ⇒ ΔT/R≤±6% 10kΩ < R < 1MΩ ⇒ ΔT/R≤±10% |
|||||
| R≥1MΩ ⇒ ΔT/R≤±15% | ||||||
| Durée de vie en charge | +40℃, 1 000 heures avec charge nominale● Montage sur panneau, unité double, arbre concentrique doubleDurée de vie en humidité et en chargeRV30YGLR < 100kΩ ⇒ ΔT/R≤ -10% à +15%● Montage sur panneau, unité double, arbre concentrique double | |||||
| Choc thermique | -10℃ ~ +85℃, 5 cycles sans charge● Montage sur panneau, unité double, arbre concentrique doubleVibration | |||||
| 10-55Hz, amplitude 1.5mm, 3 directions, 2 heures chacune● Bornes à languette coudéesRésistance à la chaleur de soudure | ||||||
| 350℃, 3.5 secondes ΔT/R≤±2% ● Arbres de 6 mm de diamètre dans des styles d'extrémité fendue, plate ou ronde ● Montage sur panneau uniquement ⊚ Bornes à languette coudées ● Arbres de 6 mm de diamètre dans des styles d'extrémité fendue, plate ou rondeInterrupteurs rotatifs standard● Bornes à languette coudées110VAC, 1A ou 3A, SPDT ou SPST | ||||||
| Résistance de contact● Bornes à languette coudéesCouple de fonctionnement | ||||||
| 1 530 gf·cm (21.21 oz·in) max. | Durée de vie en fonctionnement● Montage sur panneau, unité double, arbre concentrique doubleR = Valeur de résistance totale ; ΔT/R = Changement de résistance totale | |||||
| ● Bornes à languette coudées sur chaque unité | ||||||
| Caractéristiques du produit du potentiomètre à film de carbone à tour unique RV30 | RV30YGL ● Élément à film de carbone ⊚ Tapers linéaires ou audio● Montage sur panneau, unité double, arbre concentrique double ● Interrupteur SPST ou SPDT avec une puissance nominale de 1A ou 3A | |||||
| ● Modèles avec blocage d'arbre ⊚ Arbre et douille en métal | ||||||
| ● Montage sur panneau uniquement ⊚ Bornes à languette coudées ● Arbres de 6 mm de diamètre dans des styles d'extrémité fendue, plate ou ronde ● Longueur d'arbre standard de 15 mm ou 20 mm● Bornes à languette coudéesRV30YNSE & RV30YNSF● Montage sur panneau, unité simple avec interrupteur, arbre simple● Bornes à languette coudées, bornes à languette à sortie arrière pour interrupteur SPST 1A ou 3ARV30YGLRV30YL | ||||||
| ● Montage sur panneau, unité simple, arbre simple avec blocage d'arbre● Bornes à languette coudéesRV30YNSE & RV30YNSF● Montage sur panneau, unité simple avec interrupteur, arbre simple● Bornes à languette coudées, bornes à languette à sortie arrière pour interrupteur SPST 1A ou 3ARV30YGL● Montage sur panneau, unité simple avec interrupteur, arbre simple | ||||||
| ● Bornes à languette coudées, bornes à languette à sortie arrière pour interrupteur SPDT 1A ou 3A | RV30YG● Montage sur panneau, unité double, arbre concentrique double● Bornes à languette coudées sur chaque unitéRV30YGL● Montage sur panneau, unité tandem groupée, arbre simple avec blocage d'arbre ● Bornes à languette coudées sur chaque unité● Montage sur panneau, unité double, arbre concentrique double● Montage sur panneau, unité tandem groupée avec interrupteur, arbre simple | |||||
| ● Bornes à languette coudées sur chaque unité | ||||||
| ● Bornes à languette à sortie arrière pour interrupteur SPST ou SPDT 1A ou 3A | RV30YT | |||||
| ● Montage sur panneau, unité triple, arbre simple | ||||||
| ● Bornes à languette coudées sur chaque unité | RV30YD● Montage sur panneau, unité double, arbre concentrique double● Bornes à languette coudées sur chaque unité | |||||
| zone d'application: | Le potentiomètre à film de carbone à bobine unique RV30YN20S est principalement utilisé dans les instruments, les équipements mécaniques de précision, les équipements de soudage, les équipements audio, les équipements d'automatisation, les communications, les installations médicales, les convertisseurs de fréquence, les consoles de jeux, les alimentations UPS, etc. | |||||
| catalogue produit: | ||||||
| Profil de l'entreprise | ||||||
| Nous sommes une usine avec de nombreuses années d'expérience de production, dédiée à fournir aux clients des produits et services de haute qualité. Nous disposons d'équipements de production avancés et d'une équipe de recherche et développement professionnelle, qui peut fournir une capacité suffisante et accepter les commandes personnalisées OEM et ODM. | La qualité de nos produits a été largement reconnue par les clients, et notre service après-vente a également été très apprécié. Avec de nombreuses années d'expérience de production, nous avons fourni des services et une coopération à de nombreux clients bien connus. Nous invitons les amis du monde entier à discuter de coopération, et nous fournirons le meilleur service et les meilleurs produits pour retourner la confiance et le soutien des clients. | |||||
| Nous adhérons toujours à la philosophie d'entreprise « la qualité d'abord, le client d'abord », améliorons constamment notre propre qualité et notre niveau de service, et fournissons de meilleurs produits et services aux clients. Nous attendons avec impatience votre coopération et créons ensemble un avenir meilleur ! | FAQ: | |||||
| 1. qui sommes-nous ? | Nous sommes basés dans le Sichuan, en Chine, depuis 2005, vendons sur le marché intérieur (70,00%), en Europe occidentale (8,00%), en Amérique du Nord (5,00%), en Asie du Sud (3,00%), en Asie de l'Est (3,00%), en Amérique du Sud (2,00%), en Europe du Sud (2,00%), en Europe de l'Est (2,00%), au Moyen-Orient (2,00%), en Asie du Sud-Est (2,00%), en Océanie (1,00%). Il y a environ 51-100 personnes dans notre bureau. | |||||
| 2. comment pouvons-nous garantir la qualité ? | Toujours un échantillon de pré-production avant la production de masse ; | |||||
| Toujours une inspection finale avant l'expédition ; | ||||||
3. que pouvez-vous acheter chez nous ?
Potentiomètre, Résistance, Filtre EMI, Bouton, Interrupteur
4. pourquoi devriez-vous acheter chez nous et non chez d'autres fournisseurs ?
Notre société a été créée en 2005, développant et fabriquant principalement différents types de potentiomètres, de filtres de bruit AC DC, et de résistances de puissance en céramique, et est un fabricant professionnel garantissant une haute qualité, les meilleurs services et le meilleur prix.
5. quels services pouvons-nous fournir ?
Conditions de livraison acceptées : FOB, CFR, CIF, EXW, FCA ;
Devise de paiement acceptée : USD, EUR, CNY ;
Type de paiement accepté : T/T, L/C, , Western Union, Cash ;
Langue parlée : Anglais, Chinois
4. pourquoi devriez-vous acheter chez nous et non chez d'autres fournisseurs ?
Notre société a été créée en 2005, développant et fabriquant principalement différents types de potentiomètres, de filtres de bruit AC DC, et de résistances de puissance en céramique, et est un fabricant professionnel garantissant une haute qualité, les meilleurs services et le meilleur prix.
5. quels services pouvons-nous fournir ?
Conditions de livraison acceptées : FOB, CFR, CIF, EXW, FCA ;
Devise de paiement acceptée : USD, EUR, CNY ;
Type de paiement accepté : T/T, L/C, , Western Union, Cash ;
Langue parlée : Anglais, Chinois
|
|
|
|
|
|
|
|
|
