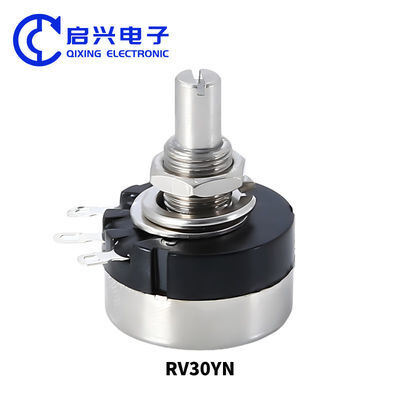

Le potentiomètre à film de carbone à tour unique RV30YN20S RV30YN B104 100K
Le potentiomètre à film de carbone à tour unique RV30YN20S RV30YN B104 100K
Key Attributes
Nom de la marque:BONENS
Model Number:RV30YN20S
Place of Origin:Sichuan, Chine
Standard Packaging:Emballage en carton
Product Summary
Potentiomètre à film de carbone à simple tour 3W RV30YN20S RV30YN B104 100K nom du produit: Potentiomètre ajustable à film de carbone à simple tour RV30 B1K 2K 3K 5K 10K 20K 30K 50K 100K 200K 500kRV30YN20S description du produit: Potentiomètre à film de carbone à simple tour RV30YN20S, puissance ...
Détails de produit
Mettre en évidence:
3W simple tour
,B104 100K
,Série RV30YN
Dielectric Strength:
VAC ≥ 500V
Housing Material:
Alliage d'aluminium
Insulation Resistance:
≥ 100 MΩ
Linearity:
≤±5%
Power Rating:
0.5W à 3W
Product Name:
potentiomètre à enroulement
Resistance Range:
0.1Ω~100KΩ
Resistance Tolerance:
± 10%
Rotation Torque:
≤ 20 mN.m
Rotational Angle:
300° à 360°
Rotational Life:
≥10000 cycles
Sliding Noise:
≤50mV
Temperature Range:
-55°C à +155°C
Terminal Strength:
≥ 1N
Terminal Type:
L'outil de soudage
Type:
Rotatif à un tour
Technology:
Film de carbone
Power:
3w
Resistance:
B1K, 2K, 3K, 5K, 10K, 20K,...
Description de produit
Spécifications détaillées et caractéristiques
Potentiomètre à film de carbone à simple tour 3W RV30YN20S RV30YN B104 100K
nom du produit:
Potentiomètre ajustable à film de carbone à simple tour RV30 B1K 2K 3K 5K 10K 20K 30K 50K 100K 200K 500kRV30YN20S
description du produit:
Potentiomètre à film de carbone à simple tour RV30YN20S, puissance nominale 3W, diamètre de l'arbre 6mm, longueur de l'arbre 20mm, diamètre extérieur 30mm, extrémité de l'arbre fendue, tolérance de résistance ± 10%, course mécanique 300° ± 5°, plage de température -10℃ -85℃, durée de vie en rotation 20000 tours, puissance 3W, emballage 20 pièces/boîte
Les valeurs de résistance du potentiomètre à film de carbone à simple tour RV30YN20S comprennent : 100R, 200R, 500R, 1K, 2K, 5K, 10K, 20K, 50K, 100K, 200K, 500K, 1M, etc.
Caractéristiques du produit:
Avantages du produit potentiomètre à film de carbone à simple tour RV30YN20S
1. Structure élevée du mécanisme d'action : artisanat excellent, fonctionnement fluide, performance fiable et stable, large plage d'application des ports de câblage isolés et étanches à la poussière, niveau de protection élevé
2. Excellente qualité des accessoires de précision : Fabriqué en cuivre et en matériau de contact argenté, il améliore la conductivité et la sensibilité du personnel, rendant la capacité de charge du produit plus forte, juste pour assurer la qualité
3. Matériau de coque en fer épaissi préféré : Le matériau en fer est résistant à la corrosion, possède une résistance mécanique élevée, une longue durée de vie, des performances fiables et est capable de résister aux conditions météorologiques défavorables
1. Structure élevée du mécanisme d'action : artisanat excellent, fonctionnement fluide, performance fiable et stable, large plage d'application des ports de câblage isolés et étanches à la poussière, niveau de protection élevé
2. Excellente qualité des accessoires de précision : Fabriqué en cuivre et en matériau de contact argenté, il améliore la conductivité et la sensibilité du personnel, rendant la capacité de charge du produit plus forte, juste pour assurer la qualité
3. Matériau de coque en fer épaissi préféré : Le matériau en fer est résistant à la corrosion, possède une résistance mécanique élevée, une longue durée de vie, des performances fiables et est capable de résister aux conditions météorologiques défavorables
Taille du produit:
Paramètres de spécification:
|
Caractéristique électrique:
|
|||
|
|
B50Ω~B2MΩ
|
||
|
A,C:1KΩ~2MΩ
|
|||
|
Tolérance de résistance
|
±10%
|
||
|
Résistance d'extrémité
|
≤3Ω
|
||
|
|
B(Linéaire)
|
||
|
A(Logarithmique)
|
|||
|
C(Logarithmique inverse)
|
|||
|
Variation de la résistance de contact
|
3% ou 3Ω, le plus élevé des deux
|
||
|
|
B:0.25W/40℃,0W/85℃
|
||
|
AC:0.125W/40℃,0W/85℃
|
|||
|
|
B:DC315V ou puissance nominale, le plus petit des deux
|
||
|
AC:DC200V ou puissance nominale, le plus petit des deux
|
|||
|
Résistance d'isolation
|
≥100MΩ
|
||
|
Tension de tenue diélectrique
|
AC1000V 1 Minute
|
||
|
Angle électrique
|
280°±10°
|
||
|
Caractéristique environnementale:
|
|||
|
Chaleur de soudure
|
350℃ 3sec
|
||
|
Durée de vie en rotation
|
15 000 cycles
|
||
|
Durée de vie en charge
|
1000 heures avec charge nominale
|
||
|
|
3 directions pendant 2 heures chacune,
|
||
|
Amplitude 1.5mm
|
|||
|
Caractéristique de température
|
-10℃ 30 minutes sans charge
|
||
|
Exposition à basse température
|
1 heure sans charge
|
||
|
Durée de vie en humidité et charge
|
40℃ 90~95%HR 500 heures
|
||
|
Caractéristique mécanique:
|
|||
|
Angle mécanique
|
300°±5°
|
||
|
Couple de l'arbre
|
5~30mN.m(51~306gf.cm)
|
||
|
Force d'arrêt
|
900mN.m min.(9.18kgf.cm min.
|
||
|
Plage de température de fonctionnement
|
-10℃~+85℃
|
||
|
Soudabilité
|
235℃,5 sec
|
||
|
Couple de serrage de l'écrou
|
1470mN.m max.(15kgf.cm max.)
|
||
|
Diamètre de l'arbre | 6mm |
| Extrémité de l'arbre | fendue | |
| Longueur standard de l'arbre | 20mm | |
| Diamètre extérieur | 30MM | |
| Tolérance de résistance | ±10% | |
| Course mécanique | 300°±5° | |
| Plage de température | -10 ℃ -85 ℃ | |
| Durée de vie en rotation | 20000 cycles | |
| Puissance | 3W |
| Table des valeurs de résistance réglable de la série RV30YN | |||
| 102(1K) | 103(10K) | 104(100K) | 105(1M) |
| 202(2K) | 203K(20K | 254(250K) | 205(2M) |
| 502(5K) | 503(50K) | 504(500K) | 505(5M) |
domaine d'application:
Le potentiomètre à film de carbone à simple tour RV30YN20S est principalement utilisé dans les instruments, les équipements mécaniques de précision, les équipements de soudage, les équipements audio, les équipements d'automatisation, les communications, les installations médicales, les convertisseurs de fréquence, les consoles de jeux, les alimentations UPS, etc.
