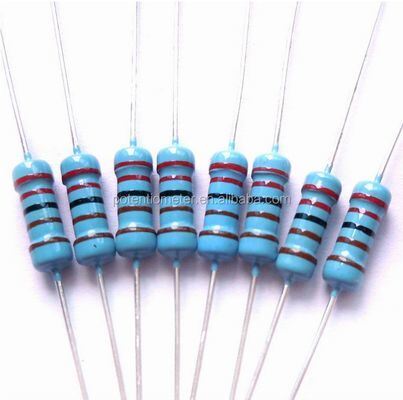

Résistance à couche de carbone 1/2W avec tolérance % pour montage en surface pour applications de précision

Name: Résistance à couche de carbone 1/2W avec tolérance % pour montage en surface pour applications de précision
Brand: Sichuan Qixing Electronics Co., Ltd.
SKU: Résistants à film métallique
Price: 2.25 USD
Availability: InStock

Key Attributes

Nom de la marque:BONENS

Model Number:Résistants à film métallique

Place of Origin:Sichuan, Chine

Minimum Order Quantity:1000

Product Summary

Description du produit BONENSLargement utilisé dans les petites expériences, le développement de produits, les exigences de production, l'instrumentation, etc. Détails :1. Résistance d'isolement : 1000M ohm ou plus2. Tension d'endurance : La variation de résistance doit être dans ±(2% + 0,05 ohm) et ...

Détails de produit

Mettre en évidence:

Résistance à couche de carbone

Le prix de gros d'usine

Caractéristiques adaptées aux besoins du client

Description: Résistance à film de carbone 1/2w

Resistance: 11R-4,7M, 11R-4,7M

Resistance Tolerance: 5%, 5%

Producing Experience: 13 ans

Technology: Film de carbone

Composition: Film de carbone

Package Type: Montage en surface

Operating Temperature: 350 PPH

Power (Watts): 1/2w

D/C: 2022

Rated Power: 1/2w

Type: Résistants à film métallique

Application: circuits électroniques de précision

Description de produit

Spécifications détaillées et caractéristiques

Description du produit

Résistance à couche de carbone 1/2W avec tolérance % pour montage en surface pour applications de précision

BONENS

Largement utilisé dans les petites expériences, le développement de produits, les exigences de production, l'instrumentation, etc.

Détails :

1. Résistance d'isolement : 1000M ohm ou plus
2. Tension d'endurance : La variation de résistance doit être dans ±(2% + 0,05 ohm) et il ne doit y avoir aucune rupture mécanique
3. Surcharge intermittente : La variation de résistance doit être dans ±(2,00% + 0,05 ohm)
4. Force des bornes : La variation de résistance doit être dans ±(0,5% + 0,05 ohm) et il ne doit y avoir aucune rupture mécanique
5. Résistance à la chaleur au soudage : La variation de résistance doit être dans ± (1,0% + 0,05 ohm) et il ne doit y avoir aucune rupture mécanique
6. Soudabilité : Plus de 95% de la surface de la broche doit être recouverte de soudure neuve après que les broches aient été plongées dans la soudure
7. Test de charge d'humidité : La variation de résistance doit être dans ± (3,0% + 0,05 ohm) et il ne doit y avoir aucune rupture mécanique
8. Test de durée de vie sous charge : La variation de la résistance doit être dans ± (3% + 0,05 ohm) et il ne doit y avoir aucune rupture mécanique

Puissance nominale :
CF(RÉSISTANCES FIXES À FILM CARBONE)

STYLE	MAX TRAVAIL	MAX SURCHARGE	RÉSISTANCE PLAGE DE VALEUR
CF1/6W / CF1/8W	200V	400V	0,1Ω~22MΩ
CF1/4W / CF1/4WS	300V	600V	0,1Ω~22MΩ
CF1/2W / CF1/2WS	350V	700V	0,1Ω~22MΩ
CF1W / CF1WS	500V	1000V	0,1Ω~22MΩ
CF2W / CF2WS	500V	1000V	0,1Ω~22MΩ
CF3W / CF3WS	600V	1000V	0,1Ω~22MΩ
CF5W / CF5WS	600V	1000V	0,1Ω~22MΩ

Puissance nominale :

Marquage :

Référence couleur :

Couleur	1ère bande	2ème bande	3ème bande	4ème bande
Noir	0	0	100
Brun	1	1	101
Rouge	2	2	102	±2,0%
Orange	3	3	103
Jaune	4	4	104
Vert	5	5	105
Bleu	6	6	106
Violet	7	7	107
Gris	8	8	108
Blanc	9	9	109
Or			10-1	±5,0%
Argent			10-2	±10,0%

Construction et dimensions

Construction :

Dimensions :

TABLEAU :

WATTS	L	D	H	d ± 0,02 mm	TRACTION (Kg)
1/6W 1/8W 1/16W	3,3±0,3	1,8±0,3	28±2,0	0,45	2,5Kg - 30S
1/4WS
1/4W	6,0±0,5	2,3±0,3	27,0±2,0	0,48	2,5Kg - 30S
1/2WS
1/2W	9,0±0,5	3,2±0,3	26,0±2,0	0,58	2,5Kg - 30S
1WS
1W	11,0±1,0	4,5±0,5	35,0±2,0	0,68	3Kg - 30S
2WS
2W	15,0±1,0	5,0±0,5	33,0±2,0	0,78	5Kg - 30S
3WS
3W	17,0±1,0	6,0±0,5	32,0±2,0	0,78	5Kg - 30S
5WS
5W	24,0±1,0	8,0±1,0	28,0±2,0	0,78	5Kg - 30S
