Résistant de flange RF à haute puissance
Résistant de flange RF à haute puissance
Key Attributes
Nom de la marque:BONENS
Model Number:RIG41
Place of Origin:Sichuan, Chine
Minimum Order Quantity:100
Product Summary
Résistance à bride en céramique de 1 000 W (0,1 Ω-100 kΩ) avec tolérance de ± 10 %. Caractéristiques taille compacte, capacité de puissance élevée, performances stables et température de fonctionnement large (-55 ℃ ~ + 165 ℃). Idéal pour les circuits RF, les émetteurs et les équipements de communication. Options de montage personnalisées disponibles.
Détails de produit
Mettre en évidence:
1000W 0
,1 Ohm
,Composition céramique
Resistance:
100-100kΩ
Resistance Tolerance:
± 10%
Mounting Holes:
2, 4
Leading Wires:
Simple / double
Technology:
Composition céramique
Package Type:
Montage en surface
Composition:
Céramique
Operating Temperature:
-55°C à +165°C
Frequency Range:
0 à 2 GHz
Standing Wave Ratio:
1,2 ~ 1,3
Insulation Resistance:
≥ 1GΩ
Withstand Voltage:
500V/1mm
Terminal Strength:
10N,5S
Solderability:
240℃,3s
Rated Power:
20W-1000W (70°C)
Rated Power:
1000W
Resistance:
0.1 Ohm
Material:
Composition céramique
Feature:
Excellentes caractéristiques haute fréquence
Description de produit
Spécifications détaillées et caractéristiques

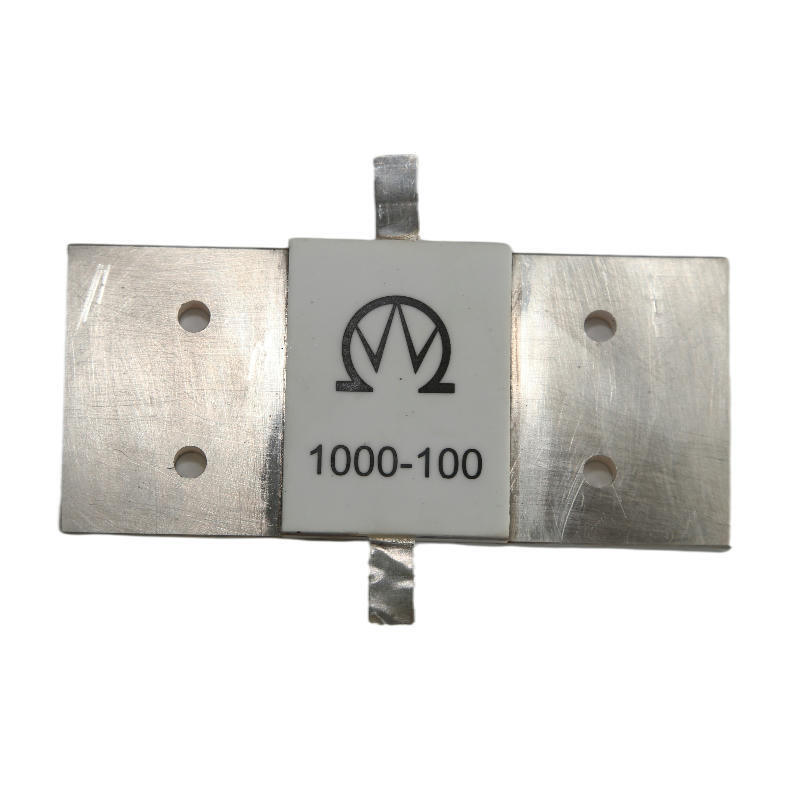

Résistance à bride RIG à haute puissance 1000W 0,1 Ohm
Résistance de bride de qualité professionnelle conçue pour des applications de haute puissance avec d'excellentes caractéristiques de haute fréquence et des performances stables.
Caractéristiques et applications du produit
- Taille compacte avec une grande puissance
- Excellentes caractéristiques de haute fréquence
- Des performances stables et une installation facile
- Idéal pour les diviseurs de puissance, la résistance à l'isolation et la résistance à la charge terminale dans les circuits à haute fréquence
- Les applications incluent les couples cavités, les combinateurs, les duplexers, les émetteurs TV/FM, les générateurs de signal, les antennes de stations de base, les systèmes 3G et les antennes intelligentes
- Largement utilisé dans l'aviation, l'aérospatiale, les systèmes radar, les stations de radio, les équipements de radiodiffusion et de communication
Caractéristiques électriques
| Plage de résistance nominale | 1Ω à 500Ω |
| Résistance Tolérance | ± 5% |
| Plage de fréquences | 0 à 2 GHz |
| Ratio des ondes stationnaires | 1.2 à 1.3 |
| Résistance à l'isolation | ≥ 1GΩ |
| Résistez à la tension | 500 V/1 mm (épaisseur du substrat) |
Caractéristiques physiques
| Résistance terminale (10N, 5S) | Ne lâche pas et tombe pas |
| Soudurabilité (240°C, 3 secondes) | Surface de couche d'étain de 95% |
Spécifications techniques
| Paramètre | Spécification |
|---|---|
| Puissance nominale | 20W à 1000W (70°C) |
| Plage de température | -55°C à +165°C |
| TCR | ≤ ± 150 ppm/°C |
| Choc de température (-55°C/+125°C, 3 fois) | ΔR ≤ ± 5%R |
| Résistance à l'humidité (GJB306A-96-méthode 106) | ΔR ≤ ± 5%R |
| Vibration (10 à 500 Hz, 0,75 mm, 6 heures) | ΔR≤±3%R, Aucun dommage mécanique |
| Épreuve à basse température (-55°C, 24h) | ΔR ≤ ± 5%R |
| Durée de charge (96) | ΔR ≤ ± 5% |
| La collision | ΔR ≤ ± 3%R |
