Résistance à bride 100W 50 Ohm Tolérance de 5 % Applications RF haute puissance
Résistance à bride 100W 50 Ohm Tolérance de 5 % Applications RF haute puissance
Key Attributes
Nom de la marque:BONENS
Model Number:gréement
Place of Origin:Sichuan, Chine
Minimum Order Quantity:100
Product Summary
Résistance à bride de 100 W (1-500 Ω, tolérance de ± 5 %) avec une plage de fréquence de 0 à 2 GHz, un SWR de 1,2 à 1,3 et une température de fonctionnement de -55 ℃ à +165 ℃. Certifié RoHS, TUV, ISO9001. Options de terminaux personnalisés disponibles.
Détails de produit
Mettre en évidence:
100W 50 Ohm
,Tolérance de 5 pour cent
,RF haute puissance
Resistance Range:
1Ω-500Ω
Resistance Tolerance:
± 5%
Frequency Range:
0 à 2 GHz
Standing Wave Ratio:
1.2-1.3
Temperature Coefficient:
±300*10-6/℃
Operating Temperature:
-55°C à +165°C
Withstand Voltage:
500V/1mm
Size:
20*6*2.7
Insulation Resistance:
≥ 1GΩ
Rated Power:
1~1200W (70°C)
Temperature Shock:
ΔR≤±5%R
Moisture Proof:
ΔR≤±5%R
Vibration Resistance:
ΔR≤±3%R, aucun dommage mécanique
Terminal Strength:
10N,5S
Solderability:
240℃,3s
Rated Power:
100W
Resistance:
50 ohms, 100 ohms
Resistance Range:
1 à 500 ohms
Tolerance:
±5%
Frequency:
0-2 GHz
Description de produit
Spécifications détaillées et caractéristiques

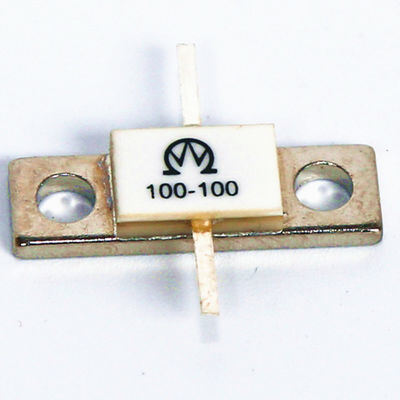

Résistance à bride 100W 50ohm 100ohm
Présentation du produit
Résistances à bride RF haute puissance conçues pour les applications industrielles et de télécommunications exigeantes.
Images du produit
Plage de puissance et configurations
Disponible dans des puissances nominales de 100W à 1000W avec des valeurs de résistance de 10ohm à 50ohm. Toutes les résistances à bride RF peuvent être configurées avec des terminaux simples ou doubles pour répondre aux différentes exigences d'application.
Dessins techniques
Spécifications techniques
Caractéristiques électriques
| Plage de résistance nominale | 1 ~ 500Ω |
| Tolérance de résistance | ±5% |
| Plage de fréquence | 0 ~ 2GHz |
| Taux d'onde stationnaire | 1.2 ~ 1.3 |
| Résistance d'isolement | ≥ 1GΩ |
| Tension de tenue | 500V/1 mm (Épaisseur du substrat) |
Caractéristiques environnementales
| Puissance nominale | 1 ~ 1200W (70°C) |
| Plage de température de fonctionnement | -55°C ~ +165°C |
| TCR (Coefficient de température de résistance) | ±300 × 10⁻⁶/°C |
| Choc thermique (-55°C/+125°C, 3 fois) | ΔR ≤ ±5%R |
| Antidéflagrant (GJB306A-96-Méthode106) | ΔR ≤ ±5%R |
| Vibration (10-500Hz, 0.75mm, 6h) | ΔR ≤ ±3%R, Pas de dommages mécaniques |
| Test basse température (-55°C, 24h) | ΔR ≤ ±5%R |
| Durée de vie sous charge (96 heures) | ΔR ≤ ±5% |
| Résistance aux chocs | ΔR ≤ ±3%R |
Caractéristiques physiques
| Force du terminal (10N, 5S) | Pas de desserrage ni de chute |
| Soudabilité (240℃, 3s) | Zone de couverture de la couche d'étain de 95% |
