Résistance de flange RF haute puissance 1200W Composition céramique Grande température de fonctionnement

Key Attributes

Nom de la marque:BONENS

Model Number:RIG

Place of Origin:Sichuan, Chine

Minimum Order Quantity:100

Product Summary

Description du produit 100W 150W 200W 250W 400W 800W 1000W 500W haute puissance Les bornes 10ohm 50ohm image de résistance RF 100W 150W 200W 250W 400W 800W 1000W 500W haute puissance Les bornes 10ohm 50ohm dessin de résistance RF Toutes les résistances de flange RF peuvent faire avec un terminal ou ...

Détails de produit

Mettre en évidence:

1 200 W haute puissance

Composition céramique

Température ambiante large

Specification: 800w~1200w

Packaging Type: En boîte

Package / Case: Sac en plastique

Description: Bornes résistance rf 10ohm 50ohm

Resistance: 1 ~ 500 Ω, 1 ~ 500 Ω

Resistance Tolerance: ± 5%

Item Name: RIG Résistances haute puissance Résistance RF 1000 watts 50 ohm 100 ohm

Technology: Composition céramique

Package Type: Type de package

Temperature Coefficient: ±300*10-6/°C

Operating Temperature: -55°C à +165°C

Power (Watts): 1W-1200W

Rated Power: 1~1200W

Rated Power: 800W-1200W

Resistance: 10 ohms, 50 ohms

Material: Composition céramique

Type: Résistance de bride RF

Description de produit

Spécifications détaillées et caractéristiques

Résistance de flange RF haute puissance 1200W Composition céramique Grande température de fonctionnement

Description du produit

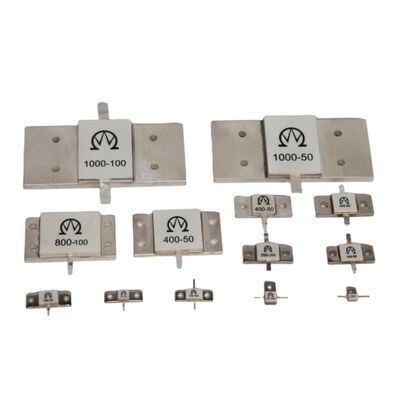

100W 150W 200W 250W 400W 800W 1000W 500W haute puissance Les bornes 10ohm 50ohm image de résistance RF

100W 150W 200W 250W 400W 800W 1000W 500W haute puissance Les bornes 10ohm 50ohm dessin de résistance RF

Toutes les résistances de flange RF peuvent faire avec un terminal ou deux terminaux

Tracé d'une résistance à borne de 100 W

150W deux bornes de résistance RF

250 W 10 ohm 50 ohm deux bornes résistance RF dessin

400 W10 ohm 50 ohm deux bornes de résistance RF

500W 10ohm 50ohm une borne de résistance RF

600w 10ohm 50ohm une borne de résistance RF dessin

800W 10ohm 50ohm deux bornes résistance RF dessin

1000W 10ohm 50ohm Résistance RF à une borne

Spécification

100W 150W 200W 250W 400W 800W 1000W 500W bornes haute puissance 10ohm 50ohm résistance RF Paramètres

Caractéristiques électriques
Plage de résistance nominale	1 ~ 500Ω
Plage de résistance nominale	± 5%
Plage de fréquences	0 à 2 GHz
Ratio des ondes stationnaires	1.2 à 1.3
Résistance à l'isolation	≥ 1GΩ
Résister à la tension	500 V/1 mm (épaisseur du substrat)
Caractéristiques de l'environnement
Puissance nominale	1 à 1200 W (70°C)
Plage de température	-55°C à +165°C
TCR	± 300 × 10-6/°C
Choc de température (-55°C/+125°C, 3 fois)	ΔR ≤ ± 5%R
L'épreuve de l'humidité (GJB306A-96-méthode 106)	ΔR ≤ ± 5%R
Vibration (10 à 500 Hz, 0,75 mm, 6 heures)	ΔR≤±3%R, Aucun dommage mécanique
Essai à basse température (-55°C, 24 heures)	ΔR ≤ ± 5%R
Durée de charge (96)	ΔR ≤ ± 5%
La collision	ΔR ≤ ± 3%R
Caractéristiques physiques
Résistance terminale ((10N,5S)	Ne lâche pas et tombe pas
Soudurabilité à 240°C,3s	Surface de couche d'étain de 95%
