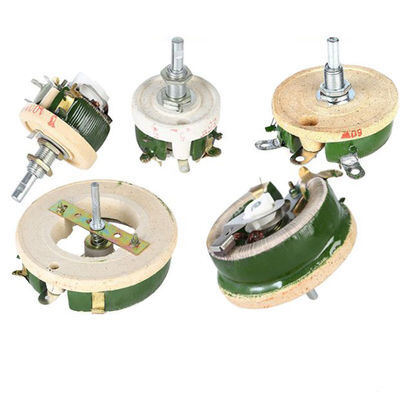

BC1 Résistance variable de 25 W de 1 Ohm à 10 K Ohm Tolérance de ± 10%
BC1 Résistance variable de 25 W de 1 Ohm à 10 K Ohm Tolérance de ± 10%
Key Attributes
Nom de la marque:BONENS
Model Number:Résistance BC1 25W
Place of Origin:Sichuan, Chine
Minimum Order Quantity:100
Product Summary
BC1 Résistance variable rhéostat 25W La résistance bobinée BC-1 offre une capacité de haute résolution avec une large gamme de résistances. Conçue pour la durabilité, elle présente d'excellentes caractéristiques de résistance à la chaleur, à l'humidité et à l'usure. Convient pour le réglage de la ...
Détails de produit
Mettre en évidence:
Conception BC1 25W
,1 à 10K ohms
,Tolérance de ± 10%
Resistance Range:
1Ω-10KΩ
Resistance Tolerance:
± 10%
Power Rating:
25W
Max Voltage:
380V AC / 220V DC
Insulation Voltage:
2500V
Temperature Rise:
≤300K (25-100W), ≤350k (≥150W)
Sliding Travel:
280 ± 5 ° (25-50W), 300 ± 5 ° (≥ 100W)
Linear Deviation:
≤ ± 10%
Rotation Cycles:
5000 semaines
Insulation Resistance:
≥ 100mΩ (500 VDC)
Max Temperature:
350℃
Mechanical Travel:
300° ± 10°
Operating Temperature:
-55°C à 350°C
Vibration Resistance:
10 ~ 200 Hz, 40m / s²
Terminal Resistance:
≤0,2% ou 1Ω
Nominal Resistance Range:
1 à 10K ohms
Rated Power:
25W
Type:
résistance variable bobinée
Description de produit
Spécifications détaillées et caractéristiques
BC1 Résistance variable rhéostat 25W
La résistance bobinée BC-1 offre une capacité de haute résolution avec une large gamme de résistances. Conçue pour la durabilité, elle présente d'excellentes caractéristiques de résistance à la chaleur, à l'humidité et à l'usure. Convient pour le réglage de la tension et du courant dans les équipements électriques et les circuits ne dépassant pas 380V AC ou 220V DC.
Spécifications techniques
- Tension de fonctionnement maximale : 1000V avec une tension d'isolement de 2500V
- Élévation de température : modèles 25-100W ≤300K ; modèles ≥150W ≤350K
- Course de glissement : modèles 25-50W : 280±5° ; modèles ≥100W : 300±5°
- Déviation linéaire : Pas plus de ±10% sur toute la course
- Durabilité en rotation : 5 000 cycles avec une course ≥90%
- Test à haute température : 40°C pendant 6 semaines avec une résistance d'isolement <1.5mΩ
La série BC1 de variantes à disque en porcelaine à fil bobiné avec bras rotatif est conçue pour le réglage de la tension et du courant dans les équipements électriques industriels jusqu'à 500 volts. La résistance utilise un fil de résistance émaillé à haute température enroulé sur un squelette en céramique, avec un mécanisme de contact coulissant pour une résistance variable. L'unité est dotée d'un boîtier métallique de protection avec commande par volant.
Paramètres techniques
| CARACTÉRISTIQUES ÉLECTRIQUES | CARACTÉRISTIQUES ENVIRONNEMENTALES | ||
|---|---|---|---|
| Gamme de résistance standard | 1Ω~5KΩ | Plage de température | -55℃~350℃ |
| Tolérance de résistance | ±10% | Vibration | 10~200HZ,40m/S², 3h△R≤±3%R |
| Résistance terminale | ≤0.2% ou 1Ω | Cyclage thermique | -55°C,30min à 85°C,30min △R500MΩ |
| Résistance d'isolement | ≥100mΩ(500Vdc) | Humidité | 40±2°C,RH:95%-98% 48h△R≤±3%R,R12100MΩ |
| Température maximale | 350℃ | Durabilité en charge | R≤1KΩ,5000 cycles R≤1KΩ, 1000 cycles△R≤±5%R |
| Course mécanique | 300°±10° | Résistance aux chocs | 60~100 fois/min, 150m/s²,4000 fois |
Applications
Convient pour les télécommunications, le transport ferroviaire, les équipements électriques, les appareils médicaux, les machines industrielles et les équipements électriques AC/DC basse fréquence nécessitant une régulation de tension/courant ou une résistance de charge réglable.
Dimensions du produit
Questions fréquemment posées
Comment puis-je passer une commande ?
Vous pouvez nous contacter par e-mail concernant les détails de votre commande, ou passer commande en ligne.
Comment puis-je payer ?
Après confirmation de notre PI, nous demanderons le paiement par T/T, Paypal ou Western Union.
Quelle est la procédure de commande ?
Nous discutons des détails de la commande par e-mail, émettons une PI pour confirmation, puis demandons un prépaiement avant la production (délai de livraison de 7 à 15 jours). Avant l'achèvement, nous confirmons les détails d'expédition et le paiement du solde.
Comment gérez-vous les produits défectueux ?
Nous remplaçons les articles défectueux ou créditons le client, généralement lors de la prochaine expédition.
Comment assurez-vous la qualité des produits ?
Nous effectuons des inspections ponctuelles pendant la production et des inspections des produits finis avant l'expédition.
