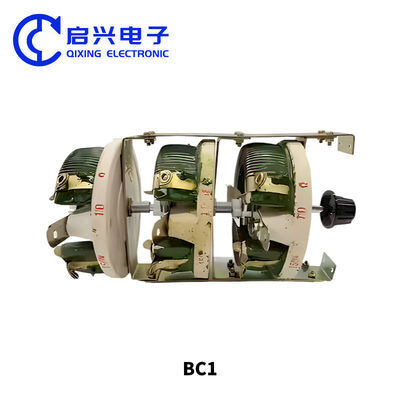

Résistance variable en céramique 100R 25W 1 à 10K Ohm Tolérance ± 10%

Key Attributes

Nom de la marque:BONENS

Model Number:BC1

Place of Origin:Sichuan, Chine

Minimum Order Quantity:100

Product Summary

Résistant en céramique variable de haute puissance de 100Ω 25W La résistance de filetage de fil BC-1 est dotée d'une capacité de résolution élevée avec une large plage de résistance.D'une puissance de sortie supérieure ou égale à 300 W. Spécifications techniques Voltage de fonctionnement maximal: ...

Détails de produit

Mettre en évidence:

Rating 100R de 25 W

Haute résolution

Plage de 1 à 10 000 ohms

Resistance: 1 à 10 KΩ

Resistance Tolerance: ± 10%

Composition: Céramique

Operating Temperature: -55°C à +165°C

Number Of Resistors: 1

Size: 106 * 48 * 120 mm

Extreme Voltage: 1000v

Insulation Voltage: 2500V

Temperature Rise: ≤300K (25-100W), ≤350k (≥150W)

Sliding Itinerary: 280 ± 5 ° (25-50W), 300 ± 5 ° (≥ 100W)

Linear Deviation: ≤ ± 10%

Rotation Cycles: 5000 semaines

Insulation Resistance: ≥ 100mΩ (500 VDC)

Maximum Heating: 350℃

Head Itinerary: 300° ± 10°

Nominal Resistance Range: 1 à 10K ohms

Rated Power: 25W

Resistance: 100R

Type: Rhéostat bobiné en céramique

Description de produit

Spécifications détaillées et caractéristiques

Résistant en céramique variable de haute puissance de 100Ω 25W

La résistance de filetage de fil BC-1 est dotée d'une capacité de résolution élevée avec une large plage de résistance.D'une puissance de sortie supérieure ou égale à 300 W.

Spécifications techniques

Voltage de fonctionnement maximal: 1000V (voltage d'isolation 2500V)
La température de l'appareil doit être supérieure ou égale à la température de l'appareil.
Le débit de sortie: modèles 25-50W: 280±5°; modèles ≥100W: 300±5°
Déviation linéaire: pas supérieure à ± 10% sur l'ensemble du trajet
Rotation de l'arbre de commande: 5 000 cycles à une vitesse d'au moins 90%
Essai à haute température: 40°C pendant 6 semaines (6 jours), résistance à l'isolation inférieure à 1,5 MΩ

La série BC1 de variantes de disques en porcelaine de fil coulissant à bras de rotor est conçue pour le réglage de la tension et du courant dans les équipements électriques industriels jusqu'à 500 volts.La résistance utilise un squelette en céramique ronde avec du fil constantan ou nichrome comme matériau de résistance, revêtu d'émail à haute température sauf pour la surface de contact coulissante.

Caractéristiques de performance

Caractéristiques électriques		Caractéristiques environnementales
Plage de résistance standard	1Ω à 5KΩ	Plage de température	-55°C à 350°C
Tolérance à la résistance	± 10%	Vibration	10 à 200 Hz, 40 m/s2, 3 heures ΔR≤±3%R
Résistance terminale	≤ 0,2% ou 1Ω	Cycles de température	-55°C/30min, 85°C/30min ΔR<+3%R, R1>500MΩ
Résistance à l'isolation	Pour les appareils de commande électrique	Humidité	40 ± 2°C, RH: 95% à 98% 48h ΔR≤ ± 3%R, R≥ 100MΩ
Température maximale de chauffage	350°C	Résistance à la charge	R≤1KΩ: 5000 cycles; R>1KΩ: 1000 cycles ΔR≤±5%R
Voyage mécanique	300° ± 10°	Résistance aux chocs	60 à 100 fois/min, 150 m/s2, 4000 fois

Applications

Convient pour les télécommunications, le transport ferroviaire, les équipements électriques, les dispositifs médicaux, les équipements industriels,et équipements électriques à basse fréquence AC/DC nécessitant une régulation de tension/courant ou une résistance de charge réglable.

Dimensions du produit
