NOM DU PRODUIT
Résistance de freinage 150W boîtier aluminium résistance convertisseur de fréquence résistance
INTRODUCTION DU PRODUIT

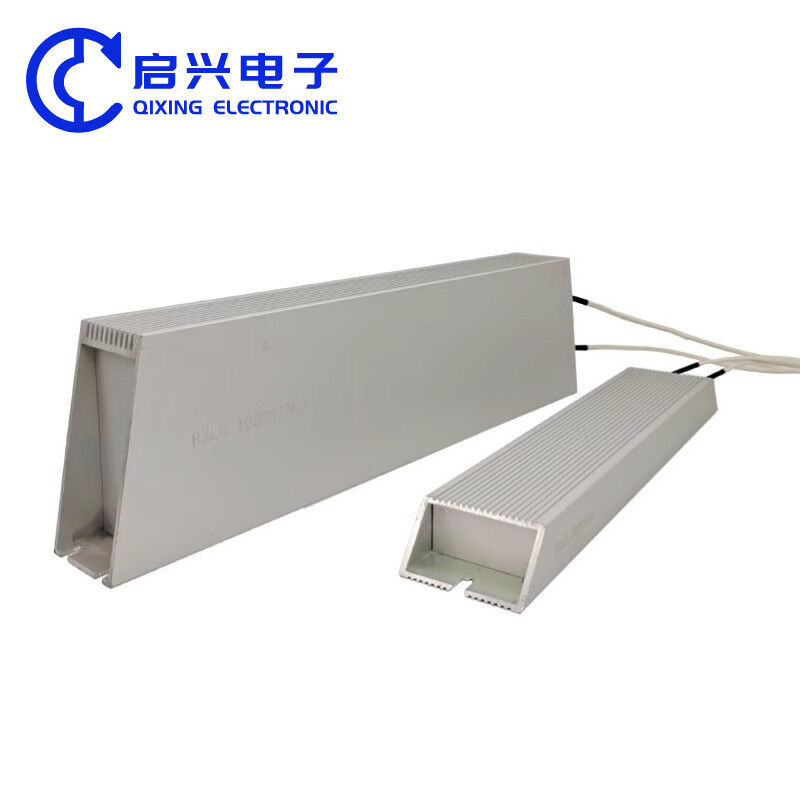

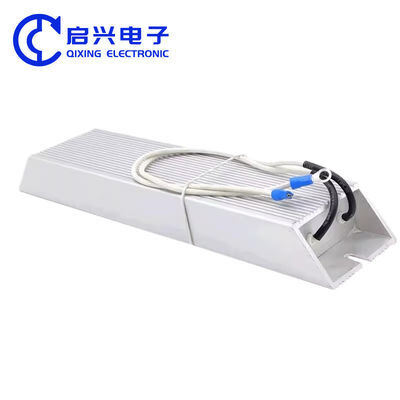

La résistance à coque en aluminium trapézoïdale RXLG, également connue sous le nom de résistance de freinage, résistance de régénération, résistance de charge, résistance de décharge, résistance de frein, résistance haute puissance, résistance de décharge, etc.
La résistance de freinage à coque en aluminium RXLG adopte une coque en alliage d'aluminium à haute dissipation thermique et un matériau résistant aux hautes températures comme matrice de résistance, un remplissage à haute isolation et ininflammable, et le substrat de résistance est étroitement combiné avec le fil de résistance et la coque métallique, ce qui offre une grande stabilité et conductivité thermique. Elle présente une dissipation thermique rapide, une résistance aux vibrations, une puissance élevée et une forte résistance à la surcharge, une petite taille, une installation facile, une belle apparence, adaptée aux environnements de contrôle industriel difficiles, et constitue un produit de support idéal pour l'électronique de puissance. Elle est largement utilisée dans les freins d'onduleur, les ascenseurs, les laminoirs, les grues, les tréfileuses et les tests de vieillissement de charge.
DESCRIPTION DU MATÉRIAU DU PRODUIT
Résistance variable coulissante de décharge de freinage de vieillissement de charge haute puissance à tube de porcelaine RX20
| Coque extérieure |
Bonne dissipation thermique, adaptée à l'installation sur dissipateur thermique, haute isolation, structure de soudage par fusion complète, installée sur le substrat doit avoir un effet d'absorption de chaleur, avec une structure de moulage de protection de l'environnement, composants à faible réactivité sans enroulement inductif |
| Fil conducteur |
Fil Constantan ou fil d'alliage nichrome, selon la valeur de résistance |
| Matériaux du noyau |
Céramique ou porcelaine de talc selon la taille physique |
| Dissipateurs thermiques |
La finition est soignée, l'enroulement est uniforme, l'utilisation de revêtements inorganiques et l'isolation est durable. Surmonte la biographie |
CARACTÉRISTIQUES DU PRODUIT
Caractéristiques de la résistance à coque en aluminium trapézoïdale RXLG :
1. Petite taille, puissance élevée, forte capacité de surcharge, bonne dissipation thermique, résistance aux intempéries, résistance aux vibrations·
2. Facile à installer hermétiquement, facile à fixer le radiateur. Il convient à une utilisation dans des environnements exigeants et difficiles
3. La résistance à coque en aluminium trapézoïdale de la série RXLG est fabriquée en alliage d'aluminium à haute dissipation thermique
4. Matériau de remplissage entièrement scellé en résine silicone et fumée de silice résistante aux hautes températures, non toxique et inodore. Protection de l'environnement, vert et sûr
5. Le squelette du fil de résistance enroulé est en céramique. Le fil électrolytique est en constantan et en nickel-chrome. Assure la résistance à la chaleur, la résistance aux hautes températures, la performance stable et une longue durée de vie
CARACTÉRISTIQUES ÉLECTRIQUES
La coque en aluminium offre de bonnes performances de dissipation thermique, une résistance aux intempéries, une résistance aux vibrations, une installation facile et hermétique, et permet de fixer facilement des radiateurs, et convient à une utilisation dans des environnements exigeants et difficiles.
DIMENSIONS DU PRODUIT
Puissance
Puissance |
Taille/Dimension(mm) |
1. La résistance à coque en aluminium trapézoïdale RXLG est utilisée comme résistance de freinage pour protéger l'onduleur et le servomoteur des dommages causés par la puissance régénérative du moteur
±2 |
B±2 |
C±1 |
D±1 |
E±1 |
F±1 |
Câblage2
(mm) |
Terminal |
Plage de valeurs de résistance
Résistance |
60W |
| 115 |
96 |
40 |
2.5 |
5.5 |
30 |
|
2.5-5S |
0.1 |
ΩPictureB |
800W |
| 140 |
121 |
40 |
2.5 |
5.5 |
30 |
|
2.5-5S |
0.1 |
ΩPictureBΩPictureB |
800W |
| 165 |
135 |
40 |
2.5 |
5.5 |
30 |
|
2.5-5S |
0.1 |
ΩPictureBΩPictureB |
800W |
| 190 |
171 |
40 |
2.5 |
5.5 |
30 |
|
2.5-5S |
0.1 |
ΩPictureBΩPictureB |
800W |
| 215 |
185 |
40 |
2.5 |
5.5 |
30 |
|
2.5-5S |
0.1 |
ΩPictureBΩPictureB |
800W |
| 165 |
135 |
60 |
30 |
2.5 |
30 |
|
2.5-5S |
0.1 |
ΩPictureBΩPictureB |
800W |
| 215 |
185 |
60 |
30 |
2.5 |
30 |
|
2.5-5S |
0.1 |
ΩPictureBΩPictureB |
800W |
| 265 |
235 |
60 |
30 |
2.5 |
30 |
|
2.5-5S |
0.1 |
ΩPictureBΩPictureB |
800W |
| 335 |
305 |
60 |
30 |
2.5 |
30 |
|
2.5-5S |
0.1 |
ΩPictureBΩPictureB |
800W |
| 400 |
382 |
61 |
59 |
5.5 |
30 |
2.5 |
3.5-10S |
0.1 |
ΩPictureBΩPictureB |
COURBE DE MONTÉE EN TEMPÉRATURE DE SURFACE |
| 400 |
382 |
50 |
108 |
5.5 |
30 |
2.5 |
3.5-10S |
0.1 |
ΩPictureBΩPictureB |
COURBE DE MONTÉE EN TEMPÉRATURE DE SURFACE |
| 450 |
432 |
50 |
108 |
5.5 |
30 |
2.5 |
3.5-10S |
0.1 |
ΩPictureBΩPictureB |
COURBE DE MONTÉE EN TEMPÉRATURE DE SURFACE |
| 485 |
467 |
50 |
108 |
5.5 |
30 |
2.5 |
3.5-10S |
0.1 |
ΩPictureBΩPictureB |
COURBE DE MONTÉE EN TEMPÉRATURE DE SURFACE |
| 650 |
632 |
50 |
108 |
5.5 |
30 |
2.5 |
3.5-10S |
0.1 |
ΩPictureBΩPictureB |
COURBE DE MONTÉE EN TEMPÉRATURE DE SURFACE |
COURBE DE DÉRATING
ZONE D'APPLICATION
1. La résistance à coque en aluminium trapézoïdale RXLG est utilisée comme résistance de freinage pour protéger l'onduleur et le servomoteur des dommages causés par la puissance régénérative du moteur
2. La résistance à coque en aluminium trapézoïdale RXLG est utilisée comme charge fictive dans les équipements électroniques de puissance tels que les générateurs et les systèmes d'onduleurs pour tester les indicateurs de performance de l'équipement
3. Les résistances à coque en aluminium trapézoïdales RXLG sont utilisées comme résistances d'échantillonnage, résistances de limitation de courant, résistances de démarrage, résistances de décharge, résistances de charge, résistances de régénération et résistances de réapparition dans les équipements électroniques de puissance
4. La résistance à coque en aluminium trapézoïdale RXLG est utilisée comme élément de limitation de courant ou élément de diviseur de tension dans le circuit de l'onduleur, du servomoteur, de l'alimentation électrique et d'autres équipements pour réguler et stabiliser le courant et la tension
EMBALLAGE DE PRODUCTION
Les résistances de freinage en aluminium RXLG sont emballées individuellement dans des cartons
Code d'identification du produit fini
RXLG
200
50R
| J |
L |
Catégorie de produit |
Puissance nominale |
Résistance |
| Précision |
Câblage |
Série RXLG (coque en aluminium trapézoïdale) |
50=50W |
100=100W |
| R1=0.1Ω |
100R=100Ω
F=±1% |
G=±2%
H=±3% |
J=±5%
K=±10%
T = filetage
L = fil
P = insertion |
*Remarques : RXLG 200W 50Ω ±5%, modèle : RXLG-200-50RJ-L ; faible inductance, ajouter la lettre N dans le modèle, par exemple : N RXLG-200-50RJ
Résistances recommandées pour l'utilisation
Il est recommandé de laisser une marge de puissance de 1,5 fois pour la résistance dans le circuit, par exemple, la tension du circuit est de 100V, le courant est de 0,01A, la puissance calculée : P = 100 * 0,01 = 1W, à ce moment-là, la résistance ne peut pas utiliser 1W, calculer 1 * 1,5 = 1,5W, il n'y a pas de résistance de 1,5W, donc une résistance de 2W est nécessaire |
