Maison > produits > Résistant en filetage > Résistant à charge-décharge-charge-shunt de coque d'aluminium de précision

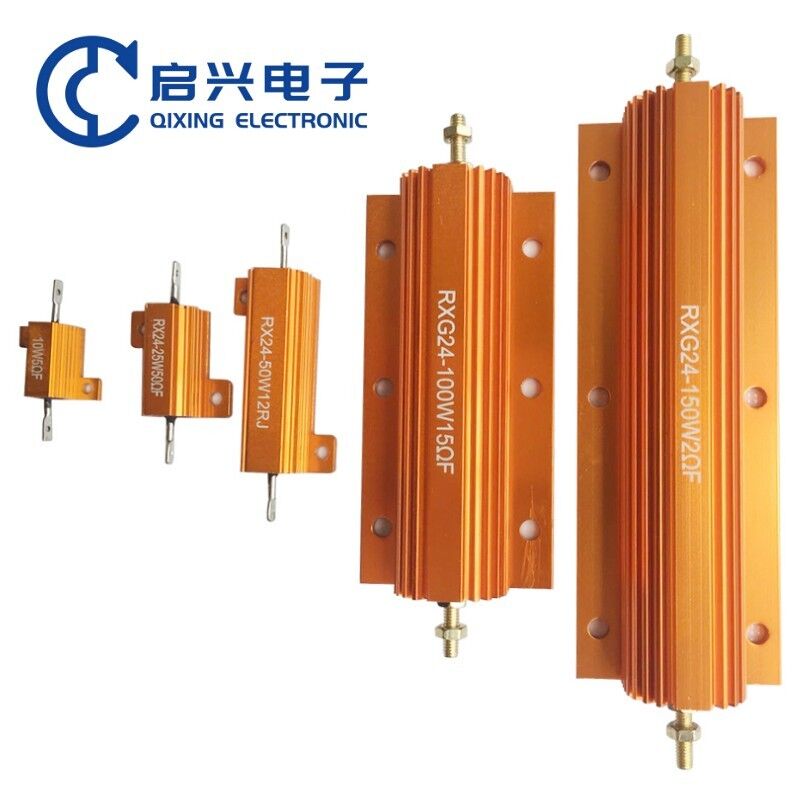

Résistant à charge-décharge-charge-shunt de coque d'aluminium de précision

Détails de produit

Lieu d'origine: Chine

Nom de marque: BONENS

Certification: RoHS

Numéro de modèle: RX24/RXG24

Conditions de paiement et d'expédition

Obtenez le meilleur prix
Mettre en évidence:

Résistance à enroulement par fil de précision en coque en aluminium

,

une résistance à enroulement par fil de précision RoHS

,

Résistance de décharge de charge à charge de shunt

type:
Résistance en aluminium
Modèle:
RX24/RXG24
Plage de puissance nominale:
5W à 500W
Déviation admissible de la résistance:
5%
Matériel:
Blessure de fil
Coefficient de température:
Ptc
Plage de dérive de température:
≤ 300 ppm/°C
Plage de température de fonctionnement:
-55°C à +300°C
Caractéristiques de puissance:
De haute puissance
Forme:
Forme de feuille plate
caractéristique de fréquence:
Fréquence ultra-haute
type:
Résistance en aluminium
Modèle:
RX24/RXG24
Plage de puissance nominale:
5W à 500W
Déviation admissible de la résistance:
5%
Matériel:
Blessure de fil
Coefficient de température:
Ptc
Plage de dérive de température:
≤ 300 ppm/°C
Plage de température de fonctionnement:
-55°C à +300°C
Caractéristiques de puissance:
De haute puissance
Forme:
Forme de feuille plate
caractéristique de fréquence:
Fréquence ultra-haute
Résistant à charge-décharge-charge-shunt de coque d'aluminium de précision
Résistance de décharge de charge de coque en aluminium, résistance de dérivation de charge
1 Résistant à coquille en ALUMINIUM d'or

Nom du produit 产品名称

Résistance à coque en aluminium d'or de haute puissance

Résistant à charge-décharge-charge-shunt de coque d'aluminium de précision 0

Description du produit

La surface de la résistance en coque en aluminium or a une rainure de dissipation de chaleur, petite taille, grande puissance, résistance à haute température, forte capacité de surcharge, résistance aux intempéries, haute précision,résistance inductive standard basse, haute stabilité, architecture solide, et sa flexibilité est bonne pour plusieurs options de combinaison, ce qui favorise une protection mécanique et une installation et une utilisation faciles.

Résistant à charge-décharge-charge-shunt de coque d'aluminium de précision 1

Caractéristiques du produit

1Petite taille et puissance élevée
2- Structure solide et stabilité élevée;
3. Enveloppe en aluminium pour dissipation de chaleur, adaptée à l'installation de panneaux de dissipation de chaleur.

4. moulage par compression de film de cuivre au silicium, bonne performance d'isolation;
5. Conforme aux exigences sans plomb/RoHS

Résistant à charge-décharge-charge-shunt de coque d'aluminium de précision 2



Application du produit

Champ d'application des résistances en coque en aluminium d'or à haute puissance: largement utilisées dans les industries de l'alimentation électrique, du convertisseur de fréquence, de l'ascenseur, de l'audio sur scène et des équipements haut de gamme

Résistant à charge-décharge-charge-shunt de coque d'aluminium de précision 3

Tailles 尺寸

Résistant à charge-décharge-charge-shunt de coque d'aluminium de précision 4

Le style Unité de dimension: mm
L1 ± 2 L2 ± 1 L3 ± 1 A ± 1 B ± 1 C ± 1 E ± 0.3 S ± 1 H ± 0.5
RXG24 10w 32 19 14 20 15.5 10.5 2 10 5
RXG24 25w 47 27 18 27 19 15 3.2 15.5 7
RXG24 50w 70 50 39 29 21 15 3.2 15.5 7
RXG24 80w 102 66 35 47 37 28 4.5 25 12
RXG24 100w 135 89 69 70 48 46 5 44.5 19.5
RXG24 250w 155 114 98 77 64 53 5 55.5 25
RXG24 300w 155 114 98 77 64 53 5 55.5 25



Spécifications techniques 技术说明

Le style Classification de la puissance Plage de résistance ((Ω) tension de fonctionnement maximale ((V) Surface de la plaque de dissipation de chaleur


Le poids

Le montant de l'aide

autres appareils pour le traitement des eaux usées Ne comportant pas de plaque de dissipation de chaleur Le KAL Le NKAL
(non inductrice)
Le KAL Le NKAL
(non inductrice)
surface
(cm2)
épaisseur
(mm)
RXG24 10w 10 8 0.02-6K 0.03-2.3K 245 180 415 1 6
RXG24 25w 25 13 0.012-15K 0.02-5.5K 500 300 535 1 11
RXG24 50w 50 10 0.01 à 40K 0.02-12K 1300 600 995 1 30
RXG24 80w 80 45 0.1-3.0K 0.1-3.0K 1500 1000 995 3 90
RXG24 100w 100 50 0.4-50K 0.12 à 25K 1900 1340 995 3 160
RXG24 250w 250 60 0.6-80K 0.15 à 40K 2500 1750 4765 3 480
RXG24 300w 300 70 0.6-90K 0.15 à 50K. 2500 1750 4765 3 550



Courbe de déformation de la puissance et courbe de hausse de température courbe de déclin de puissance et courbe de réchauffement

Résistant à charge-décharge-charge-shunt de coque d'aluminium de précision 5          Résistant à charge-décharge-charge-shunt de coque d'aluminium de précision 6

                                               Courbe de puissance, courbe de température, courbe de montée





Caractéristiques de performance

项目Les postes 标准值 valeur de référenceLa norme méthode de testMéthodes d'essai
短時間過負荷 Je suis désolé
Surcharge de courte durée
± 1% 2.5倍额定功率 Le taux de rendement/5
2.5 fois la puissance/5 secondes
Le coefficient de température
Coefficient de température
± 200 ppm/°C 实验温度:室温 (température de l'essai):+100°C
Température d'essai: température intérieure.100°C
Résistance à la chaleur
Résistance à la chaleur de soudure
± 1% ¥ Tête de bois:350 ± 10°C,时间:3
Température de soudure: 350 ± 10°CTemps: trois secondes.
Résistant à la pression électrique
Tensions résistantes diélectriques
无烧毁 ou绝缘性破坏
Aucune panne ou flashover
施加 courant continuPour les appareils électriques持续1Une minute.
500 V pendant 60 secondes
耐湿负荷 résistant à l'humidité
L'humidité fait vivre
± 0,5% 温度: la température40 ± 2°C,L'humidité relative:90 à 95%,1倍额定 tension de travail
时间1000小时1. le nombre d'emplois5Le temps passe.0.5Le temps passe.) Tension nominale
1.5 heures d'activation,0.5h OFF à 40±2
°C90-95 RH pendant 1000h
负荷 durée de vie
Durée de charge
± 2,0% 温度: la température25°C,1倍额定 le temps de travail1000小时
1. le nombre d'emplois5Le temps passe.0.5Le temps passe.) Voltage nominal allumé pendant 1,5 h,0.5 heures
À 25.
°Cpendant 1000 heures
Coupe de cheveux
La soudabilité
吃锡 surface95%Je ne sais pas.
Couverture d'au moins 95%
¥ Tête de bois:235 ± 5°C,时间:2 ± 0.5
235 ± 5°Cpendant 2±0,5 secondes





Spécification du type 型号说明

Résistant à enroulement par câble à coque en aluminium d'or de haute puissance

Par exemple:RX24TM20W15RJ

Résistant à charge-décharge-charge-shunt de coque d'aluminium de précision 7

RXG24 T M 20 W 15R Je
produit类别Le style 小分类
Petite classification
Le mode d'installation
l'installation
功率
Le pouvoir
成品阻值 valeur du produit
Valeur
误差 (erreur)
La tolérance
RXG24Résistance électrique
La résistance dorée
Le NKAL
无感金黄色?? résistance électrique
La résistance dorée n'a pas de sens

Je ne sais pas.单边安装孔式 est une pièce de théâtre
Je ne sais pas.双边安装孔式 Je vous en prie!

Type de trou de montage à un côté en T
Type de trou de montage bilatéral en S

Je...端子式
Vous...引线式

Type de borne M
Type de plomb en Y

10 W
25 W
300 W
R01 0,01Ω
R10 0,1Ω
15R 15Ω
40K 40KΩ
F ± 1%
G ± 2%
J ± 5%



Emballage du produit 产品包装

Résistant à charge-décharge-charge-shunt de coque d'aluminium de précision 8

Catalogue de produits



Résistant à charge-décharge-charge-shunt de coque d'aluminium de précision 9

2 RÉSISTENCE LED pour les feux de voiture



Résistant à la lumière à LED

Résistant à charge-décharge-charge-shunt de coque d'aluminium de précision 10

Nom du produit 产品名称

Résistance de boîtier en aluminium doré à LED pour automobile Résistance HID

Résistant à charge-décharge-charge-shunt de coque d'aluminium de précision 11

Description du produit

Résistance lumineuse automobile, résistance LED, résistance HID décodeur, résistance en aluminium, résistance 50W

1Utilisant des céramiques résistantes à haute température comme matrice de résistance, il a une haute performance de dissipation de chaleur
2. sélectionner un fil en alliage de résistance élevée, le remonter selon des méthodes de procédé rigoureuses, et le souder sur deux bornes conductrices ou plus,la résistance à l'impact est forte et la stabilité élevéeL'encapsulation de peinture non combustible offre une protection efficace du fil de résistance, améliorant ainsi sa durée de vie;
3. Selon les différents modèles de véhicules et les besoins du client, assembler des fusibles à température et des bases en plastique en produits finis.

Résistant à charge-décharge-charge-shunt de coque d'aluminium de précision 12



Caractéristiques du produit

1Les résistances de réglage automobile présentent les caractéristiques de puissance élevée, de petite taille, de basse température et de performances stables.

2. Une seule résistance peut atteindre une ou plusieurs valeurs de résistance;

3La matrice de résistance peut être sélectionnée en différentes formes telles que circulaire, plate ou carrée selon les différents modèles de véhicules et les exigences du client.Le fil d'enroulement de résistance peut être plat ou rond. Peut être enroulé en carton ondulé: les bases en plastique peuvent être installées et assemblées selon les exigences du client, et peuvent être personnalisées avec plusieurs couleurs;

4Les fusibles à température avec différentes températures et exigences peuvent également être équipés en fonction des clients.

Résistant à charge-décharge-charge-shunt de coque d'aluminium de précision 13

Application du produit

Largement utilisé dans différentes marques et types de voitures (résistance du souffleur automobile/résistance du régulateur de vitesse du ventilateur/résistance du feu arrière automobile).

Résistant à charge-décharge-charge-shunt de coque d'aluminium de précision 14

Spécifications techniques 技术说明

modèle puissance nominale (W) Plage de résistance (Ω) Résistance Tolérance
(en %)
coefficient de température ((×10-
6/
°C)
tension d'isolation
(V)
Voltage de surcharge maximal
(V)
autres appareils pour le traitement des eaux usées Ne comportant pas de plaque de dissipation de chaleur
RX24 5 3 0.0121KΩ F ((± 1%)
J ((± 5%)
± 100
± 50
1000 1500
10 8 0.010 à 1.5KΩ
20 12.5 0.012 à 7,5 KΩ
30 15 0.012 ~ 10KΩ
50 20 0.010 à 15KΩ
RXG24 75 45 0.012 ~ 20KΩ 2000 3000
100 50 0.012 à 24KΩ
150 55 0.012 à 30KΩ
200 55 0.012~36KΩ
250 60 0.012~39KΩ
300 75 0.010 à 47KΩ
500 200 0.010 à 51KΩ



Caractéristiques de performance

项目Éléments 标准值Normalisé 测试方法Méthodes de test
短時間過負荷 Je suis désolé
Surcharge de courte durée
△R≤±(2%R0+0,05Ω) 增加10倍额定功率的电压或最高阻阻值并计算每度的阳值变化率 (augmentation de 10 fois la puissance nominale de la tension électrique ou de la valeur d'amortissement maximale et calcul du taux de variation de la valeur de la lumière par degré)
Pour augmenter la tension de 10 fois la puissance nominale ou la résistance la plus élevée et le taux de variation de la résistance de chaque calcul
Le coefficient de température
Coefficient de température
± 300 PPM/°C 实验温度:室温+100°C La température de l'échantillon est de
Température d'essai; température intérieure 100°C
Résistance à la chaleur
Résistance à la chaleur de soudure
△R≤±(1%R0+0,05Ω) ¥ ¥ ¥ température: 350 ± 10°C, temps: 3 secondes
Température de soudure: 350 ± 10 °C, temps: 3 secondes
temperatura cycle
Cycles de température
△R≤±(5%R0+0,05Ω) Placer pendant 30 minutes à -55°C puis pendant 10 minutes et demie à +25°C, puis
Placer pendant 30 minutes à + 275 °C, puis placer pendant 10 à 15 minutes à + 25 °C, 5 cycles
Dans 55 DEG C lorsqu'il est placé pendant 30 minutes, puis à +25 C pendant 10 à 15 minutes, puis dans +275 DEG C pendant 30 minutes, puis à +25 C pendant 10 à 15 minutes,un total de 5 cycles
耐湿负荷 résistant à l'humidité
L'humidité fait vivre
△R≤±(5%R0+0,05Ω) 温度:40±2°C, relative humidité:90-95%,1 fois la pression électrique de travail, temps
1000 heures (depuis 1 heure et demie)
Voltage nominal allumé pendant 1,5 h,0.5h OFF à 40±2°C, 90-95 & RH pendant 1000h"
耐温负荷 durée de vie
Durée de vie de la charge par résistance à la température
△R≤±(5%R0+0,05Ω) À 70 ± 2 °C, le réservoir est soumis à une pression électrique fixe ou à une pression de travail maximale (le plus petit étant remplacé).
共1000小时 (通1.5小时,断0.5小时)
Dans la zone de température et d'humidité constantes de 70 DEG + ou - 2 C, la tension nominale appliquée ou la tension de fonctionnement maximale (selon la valeur inférieure) est de 1000 heures au total (1,5 heure,0.5 heures)
Coupe de cheveux
La soudabilité
吃锡 surface 95% ou plus
Couverture d'au moins 95%
La température de l'eau est de 245 ± 3 °C, le temps de 2 à 2 secondes.
断续过负荷 (dépassement de charge)
Surcharge intermittente
△R≤±(1%R0+0,05Ω) 4 fois la tension déterminée ou la tension de charge maximale (prendre le plus petit) test1 seconde, arrêt25 secondes,
cycle 10000 + 200 fois
4 fois la tension nominale ou la tension de charge intermittente maximale (la plus faible) pour tester une seconde, arrêter 25 secondes.boucle 10000+200 fois
引出端强度 (en anglais seulement)
Résistance à la traction
△R±(2%R0+0,1Ω) √ 10N
Tension 10N
Résistance au feu
Résistance à la flamme
Il n'y a pas de flamme visible.
Il n'y a pas de feu évident.
Partagez par 5.1016 fois la puissance, plus la charge d'alimentation, 5 minutes.
Respectivement, selon 5, 10,16 fois la puissance plus la charge CA pendant 5 minutes



Type Spécification type

Résistant de boîtier en aluminium Résistant LED de lampe de voiture 20W

Par exemple:RX24TM20W15RJ

RXG24 T M 20 W 15R Je
produit类别Le style 小分类
Petite classification
Le mode d'installation
l'installation
功率
Le pouvoir
成品阻值 valeur du produit
Valeur
误差 (erreur)
La tolérance
RXG24 汽车电阻
Résistance automobile

Je ne sais pas.单边安装孔式 est une pièce de théâtre
Je ne sais pas.双边安装孔式 Je vous en prie!

Type de trou de montage à un côté en T
Type de trou de montage bilatéral en S

Je...端子式
Vous...引线式

Type de borne M
Type de plomb en Y

10 W
25 W
300 W
R01 0,01Ω
R10 0,1Ω
15R 15Ω
40K 40KΩ
F ± 1%
G ± 2%
J ± 5%



Profil de l'entreprise

Résistant à charge-décharge-charge-shunt de coque d'aluminium de précision 15

Nous sommes une usine avec de nombreuses années d'expérience en production, dédiée à fournir aux clients des produits et services de haute qualité.Nous avons des équipements de production avancés et une équipe professionnelle de recherche et développement, qui peut fournir une capacité suffisante et prendre en charge les commandes personnalisées OEM et ODM.

La qualité de nos produits a été largement reconnue par les clients, et notre service après-vente a également été très apprécié.Nous avons fourni des services et de la coopération à de nombreux clients bien connusNous souhaitons la bienvenue à des amis du monde entier pour discuter de la coopération, et nous fournirons le meilleur service et les meilleurs produits pour rendre la confiance et le soutien des clients.

Nous adhérons toujours à la philosophie commerciale de "qualité d'abord, client d'abord", améliorons constamment notre propre qualité et notre niveau de service, et fournissons de meilleurs produits et services aux clients.Nous sommes impatients de votre coopération et de créer ensemble un avenir meilleur.!



Questions fréquemment posées:



1Qui sommes-nous?
Nous sommes basés dans le Sichuan, en Chine, à partir de 2005, vendre sur le marché intérieur ((70.00%), Europe occidentale ((8.00%), Amérique du Nord ((5.00%), Sud
Asie ((3.00%), Asie de l'Est ((3.00%), Amérique du Sud ((2.00%), Europe du Sud ((2.00%), Europe de l'Est ((2.00%), Moyen-Orient ((2.00%), Sud-Est
Il y a au total environ 51-100 personnes dans notre bureau.

2. comment pouvons-nous garantir la qualité?
Un échantillon de pré-production doit toujours être prélevé avant la production en série;
Inspection finale avant expédition;

3- Qu'est-ce que vous pouvez nous acheter?
Potentiomètre, résistant, filtre EMI, bouton, commutateur

4. pourquoi devriez-vous acheter chez nous et non chez d'autres fournisseurs?
Notre entreprise a été créée en 2005, qui développe et fabrique principalement différents types de potentiomètres, filtres de bruit à courant continu, filtres de bruit à courant continu, filtres de bruit à courant continu, filtres de bruit à courant continu et filtres de bruit à courant continu.
et résistance de puissance en céramique et est un fabricant professionnel assurant la haute qualité, les meilleurs services et le meilleur prix.

5. quels services pouvons-nous fournir?
Les conditions de livraison acceptées sont les suivantes: FOB, CFR, CIF, EXW, FCA;
Monnaie de paiement acceptée:USD,EUR,CNY;
Type de paiement accepté: T/T, L/C, MoneyGram, Western Union, espèces;
Langue parlée: anglais, chinois
