Détails de produit
Lieu d'origine: Chine
Nom de marque: BONENS
Numéro de modèle: RX24 50W6RHID
Conditions de paiement et d'expédition
Numéro de modèle: |
RX24 |
Nom de marque: |
BONENS |
puissance nominale: |
5W à 50W |
Chaîne de tension d'opération: |
Pour les appareils de traitement de l'air |
Plage de résistance nominale: |
0.1Ω~10KΩ |
Tension de tenue maximum: |
3000v |
Plage de dérive de température: |
≤ 400 ppm/°C |
Température ambiante fonctionnante: |
-55°C ≈ +275°C |
Numéro de modèle: |
RX24 |
Nom de marque: |
BONENS |
puissance nominale: |
5W à 50W |
Chaîne de tension d'opération: |
Pour les appareils de traitement de l'air |
Plage de résistance nominale: |
0.1Ω~10KΩ |
Tension de tenue maximum: |
3000v |
Plage de dérive de température: |
≤ 400 ppm/°C |
Température ambiante fonctionnante: |
-55°C ≈ +275°C |
nom du produit名称

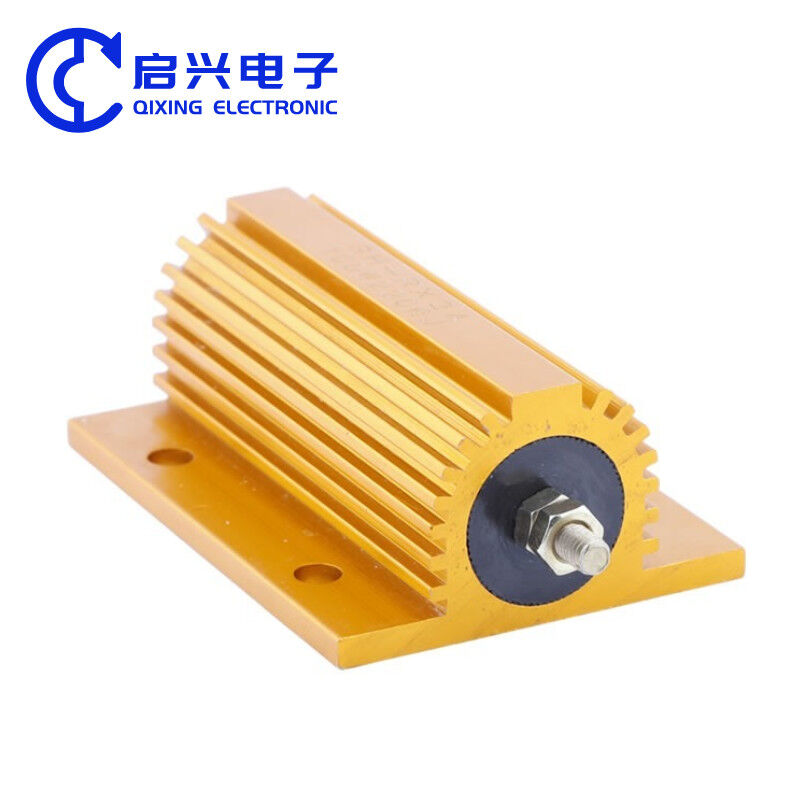

Résistance à coque en aluminium doré haute puissance
Description du produit
La surface de la résistance à coque en aluminium doré a une rainure de dissipation thermique, une petite taille, une grande puissance, une résistance à haute température, une forte capacité de surcharge, une résistance aux intempéries, une haute précision, une faible résistance inductive standard, une haute stabilité, une architecture solide et sa flexibilité est bonne. pour de multiples options de combinaison, ce qui favorise la protection mécanique et une installation et une utilisation faciles.
Fonctionnalités
1. Petite taille et haute puissance
2. structure robuste et haute stabilité ;
3. Coque en aluminium pour la dissipation thermique, adaptée à l'installation de panneaux de dissipation thermique.
4. Moulage par compression de film de cuivre de silicium, bonnes performances d'isolation ;
5. Conforme aux exigences sans plomb/RoHS
Application du produit
Champ d'application des résistances à coque en aluminium doré haute puissance : largement utilisées dans les industries de l'alimentation électrique, des convertisseurs de fréquence, des ascenseurs, de l'audio de scène et des équipements haut de gamme.
Dimensions
| Style | Unité de dimensions: mm | ||||||||
| L1±2 | L2±1 | L3±1 | A±1 | B±1 | C±1 | E ± 0,3 | S ± 1 | H ± 0,5 | |
| RXG24 10w | 32 | 19 | 14 | 20 | 15,5 | 10.5 | 2 | dix | 5 |
| RXG24 25w | 47 | 27 | 18 | 27 | 19 | 15 | 3.2 | 15,5 | 7 |
| RXG24 50w | 70 | 50 | 39 | 29 | 21 | 15 | 3.2 | 15,5 | 7 |
| RXG24 80w | 102 | 66 | 35 | 47 | 37 | 28 | 4.5 | 25 | 12 |
| RXG24 100w | 135 | 89 | 69 | 70 | 48 | 46 | 5 | 44,5 | 19,5 |
| RXG24 250w | 155 | 114 | 98 | 77 | 64 | 53 | 5 | 55,5 | 25 |
| RXG24 300w | 155 | 114 | 98 | 77 | 64 | 53 | 5 | 55,5 | 25 |
Spécifications techniques
| Style | Puissance nominale | Plage de résistance (Ω) | tension de fonctionnement maximale (V) | Zone de la plaque de dissipation thermique |
(g) |
||||
| Avec plaque de dissipation thermique | Sans plaque de dissipation thermique | KAL | NKAL (non inductif) |
KAL | NKAL (non inductif) |
superficie (cm²) |
épaisseur (mm) |
||
| RXG24 10w | dix | 8 | 0,02-6K | 0,03-2,3K | 245 | 180 | 415 | 1 | 6 |
| RXG24 25w | 25 | 13 | 0,012-15K | 0,02-5,5K | 500 | 300 | 535 | 1 | 11 |
| RXG24 50w | 50 | dix | 0,01-40K | 0,02-12K | 1300 | 600 | 995 | 1 | 30 |
| RXG24 80w | 80 | 45 | 0,1-3,0K | 0,1-3,0K | 1500 | 1000 | 995 | 3 | 90 |
| RXG24 100w | 100 | 50 | 0,4-50K | 0,12-25K | 1900 | 1340 | 995 | 3 | 160 |
| RXG24 250w | 250 | 60 | 0,6-80K | 0,15-40K | 2500 | 1750 | 4765 | 3 | 480 |
| RXG24 300w | 300 | 70 | 0,6-90K | 0,15-50K | 2500 | 1750 | 4765 | 3 | 550 |
Courbe de réduction de puissance et courbe d'augmentation de la température
Courbe de PowerDerationg Courbe de montée en température
Caractéristiques de performance
| 项目Articles | 标准值Standard | 测试方法Méthodes d'essai |
| 短时间过负荷 Surcharge de courte durée |
±1% | 2.5倍额定功率/5秒 2,5 fois la puissance/5 secondes |
| 温度系数 Coéfficent de température |
±200 ppm/℃ | 实验温度:室温+100℃ Température d'essai : à l'intérieur Temp.100℃ |
| 耐热性 Résistance à la chaleur de soudure |
±1% | 焊锡温度:350 ± 10℃,时间 :3秒 Température de soudure: 350 ± 10℃,temps : 3 secondes |
| 耐电压 Tension de tenue diélectrique |
无烧毁或绝缘性破坏 Pas de panne ni de flashover |
施加直流电压500V持续1分钟 500 V pendant 60 secondes |
| 耐湿负荷 Durée de vie de la charge d'humidité |
±0,5% | 温度:40 ± 2℃,相对湿度 :90-95 %,1倍额定工作电压 时间1000小时(1,5小时开0,5小时关)Tension nominale 1,5 h ON, 0,5 h OFF à 40 ± 2℃,90-95&RH pour 1000h |
| 负荷寿命 Durée de vie de la charge |
±2,0% | 温度:25℃,1倍额定工作电压,时间1000小时 (1,5小时开0,5小时关)Tension nominale 1,5 h ON, 0,5 h OFF à 25℃pendant 1000 heures |
| 可焊锡性 Soudabilité |
吃锡面积95%以上 Couverture d'au moins 95 % |
焊锡温度:235 ± 5℃,时间 :2 ± 0,5秒 235 ± 5℃pendant 2±0,5 secondes |
Spécification du type
Résistance bobinée à coque en aluminium doré haute puissanceDescription du modèle de produit
par exemple : RX24TM20W15RJ
| RXG24 | T | M | 20W | 15R | J. |
| 产品类别Style | 小分类 Petit classement |
安装方式 installation |
功率 Pouvoir |
成品阻值 Valeur |
误差 Tolérance |
| RXG24金黄色铝壳电阻 Résistance dorée NKAL无感金黄色铝壳电阻 Résistance dorée insensée |
T-单边安装孔式 Type de trou de montage en T sur un seul côté |
M-端子式 Type de borne M |
10W 25W 300W |
R01 0,01Ω R10 0,1Ω 15R 15Ω 40K 40KΩ |
F ±1% G ±2% J ±5% |
L'emballage du produit
Catalogues de produits
nom du produit名称
Clignotant LED automobile, boîtier en aluminium doré, résistance HID
Description du produit
Résistance de lumière automobile, résistance LED, résistance de décodeur HID, résistance de boîtier en aluminium, résistance 50W
1. Utilisant des céramiques résistantes aux hautes températures comme matrice de résistance, il présente des performances de dissipation thermique élevées
2. Sélectionnez un fil d'alliage à résistance hautement stable, enroulez-le selon des méthodes de processus rigoureuses et soudez-le par points sur deux bornes conductrices ou plus, ce qui confère à la résistance une forte résistance aux chocs et une grande stabilité.L'encapsulation de peinture non combustible offre une protection efficace au fil de résistance, améliorant ainsi sa durée de vie ;
3. Selon les différents modèles de véhicules et les besoins des clients, assemblez les fusibles thermiques et les bases en plastique dans les produits finis.
Fonctionnalités
1. Les résistances de réglage automobile ont les caractéristiques d'une puissance élevée, d'une petite taille, d'une basse température et d'une performance stable ;
2. Une seule résistance peut atteindre une ou plusieurs valeurs de résistance ;
3. La matrice de résistance peut être sélectionnée sous différentes formes telles que circulaire, plate ou carrée en fonction des différents modèles de véhicules et des exigences du client.Le fil de bobinage de la résistance peut être plat ou rond.Peut être ondulé : les bases en plastique peuvent être installées et assemblées selon les exigences du client et peuvent être personnalisées avec plusieurs couleurs ;
4. Des fusibles de température avec différentes températures et exigences peuvent également être équipés selon les clients.
Application du produit
Largement utilisé dans différentes marques et types de voitures (résistance du ventilateur automobile/résistance au contrôle de la vitesse du ventilateur/résistance du feu arrière automobile).
Dimensions hors tout
| Dimensions hors tout | |||||||||||||||||||
| modèle | Puissance nominale inférieure à 250℃(W) avec plaque de dissipation thermique | Dimensions hors tout (mm) | poids (g) |
||||||||||||||||
| Corps de résistance | Plaque de dissipation thermique standard (aluminium) | ||||||||||||||||||
| Amax | B | Lmax | Hmax | C | 1 | L1 | M | N | φ1 | φ2 | superficie (cm2) |
épaisseur (mm) |
|||||||
| RX24 | 5 | 155 | 16 | 36,5 | 8 | 8.5 | 11.4 | 12 | 4.4 | 1,5 | 1,5 | 2.2 | 415 | 1 | 3 | ||||
| dix | 19,5 | 21 | 40,5 | dix | 11.2 | 14 | 16 | 5 | 2 | 2 | 2.5 | 415 | 6 | ||||||
| 25 | 27 | 27 | 48,0 | 13 | 14.3 | 18.3 | 20 | 7 | 2 | 2 | 3.5 | 535 | 11 | ||||||
| 30 | 34 | 29 | 55,0 | 15,5 | 16.3 | 25 | 22 | 7.3 | 2 | 2 | 3.5 | 535 | 18 | ||||||
| 50 | 50 | 29 | 71 | 15,5 | 16.3 | 40 | 22 | 7.3 | 2 | 2 | 3.5 | 995 | 30 | ||||||
| RXG24 | 75 | 65,5 | 48 | 93,5 | 26 | 27 | 23,5 | 37 | 11.5 | 3.5 | M3 | 4.4 | 995 | 3 | 90 | ||||
| 100 | 98 | 48 | 126 | 26 | 27 | 35 | 37 | 11.5 | 3.5 | M3 | 4.4 | 995 | 160 | ||||||
| 150 | 130 | 48 | 158 | 26 | 27 | 52 | 37 | 11.5 | 3.5 | M3 | 4.4 | 995 | 240 | ||||||
| 200 | 92 | 73 | 132 | 45 | 46,5 | 35 | 58 | 21 | 5 | M6 | 5.5 | 3750 | 420 | ||||||
| 250 | 112 | 73 | 152 | 45 | 46,5 | 45 | 58 | 21 | 5 | M6 | 5.5 | 4765 | 480 | ||||||
| 300 | 130 | 73 | 170 | 45 | 46,5 | 51 | 58 | 21 | 5 | M6 | 5.5 | 5780 | 580 | ||||||
| 500 | 204 | 73 | 244 | 45 | 46,5 | 87 | 58 | 21 | 5 | M6 | 5.5 | 8500 | 970 | ||||||
spécification
| modèle | puissance nominale (W) | Plage de résistance (Ω) | Tolérance à la résistance (%) |
coefficient de température (×10- 6/℃) |
tension d'isolement (V) |
Tension de surcharge maximale (V) |
|||||||||||||
| Avec plaque de dissipation thermique | Sans plaque de dissipation thermique | ||||||||||||||||||
| RX24 | 5 | 3 | 0,012～1KΩ | F(±1%) J(±5%) |
±100 ±50 |
1000 | 1500 | ||||||||||||
| dix | 8 | 0,010~1,5KΩ | |||||||||||||||||
| 20 | 12,5 | 0,012~7,5KΩ | |||||||||||||||||
| 30 | 15 | 0,012 ~ 10 KΩ | |||||||||||||||||
| 50 | 20 | 0,010~15KΩ | |||||||||||||||||
| RXG24 | 75 | 45 | 0,012 ~ 20 KΩ | 2000 | 3000 | ||||||||||||||
| 100 | 50 | 0,012 ~ 24 KΩ | |||||||||||||||||
| 150 | 55 | 0,012 ~ 30 KΩ | |||||||||||||||||
| 200 | 55 | 0,012 ~ 36 KΩ | |||||||||||||||||
| 250 | 60 | 0,012 ~ 39 KΩ | |||||||||||||||||
| 300 | 75 | 0,010 ~ 47 KΩ | |||||||||||||||||
| 500 | 200 | 0,010~51KΩ | |||||||||||||||||
Caractéristiques de performance
| Articles | Standard | Méthodes de test |
| 短时间过负荷 Surcharge de courte durée |
△R≤±(2%R0+0,05Ω) | 增加10倍额定功率的电压或最高阻值并计算每度的阳值变化率 Pour augmenter la tension de 10 fois la puissance nominale ou la résistance et le taux de changement de résistance les plus élevés de chaque calcul |
| 温度系数 Coéfficent de température |
±300 ppm/℃ | Niveau de température : 室温+100℃ Température d'essai ;à l'intérieur Temp.100℃ |
| 耐热性 Résistance à la chaleur de soudure |
△R≤±(1%R0+0,05Ω) | Taille de la température : 350 ± 10 ℃, valeur de la température : 3 Température de soudure : 350 ± 10 ℃, temps : 3 secondes. |
| 温度循环 Cycle de température |
△R≤±(5%R0+0,05Ω) | -55℃时放置30分钟然后在+25℃时放置10 .15分钟,然后 +275°C pour 30°C, +25°C pour 10-15°C, +25°C pour 10-15°C, +5°C À 55 DEG C lorsque placé pendant 30 minutes, puis à + 25 C placé 10-15 minutes, puis à + 275 DEG C lorsque placé 30 minutes, puis à + 25 C placé 10-15 minutes, un total de 5 cycles |
| 耐湿负荷 Durée de vie de la charge d'humidité |
△R≤±(5%R0+0,05Ω) | Température : 40 ± 2 ℃, température de l'eau : 90-95 %, 1 température de l'eau. 1000 小时(1,5 小时开0,5 小时关) Tension nominale 1,5 h ON, 0,5 h OFF à 40 ± 2 ℃, 90-95 & RH pendant 1 000 heures |
| 耐温负荷寿命 Durée de vie en charge de résistance à la température |
△R≤±(5%R0+0,05Ω) | 70±2℃恒温恒湿箱中施加额定电压或最大工作电压(取较小者) 1 000 points de pourcentage (1,5 point de pourcentage, 0,5 point de pourcentage) Dans la boîte de température et d'humidité constantes de 70 plus ou moins 2 DEG C, la tension nominale appliquée ou la tension de fonctionnement maximale (selon la valeur la plus basse) est de 1 000 heures au total (1,5 heure, 0,5 heure). |
| 可焊锡性 Soudabilité |
吃锡面积95%以上 Couverture d'au moins 95 % |
Température : 245 ± 3 ℃, Température : 2 ± 0,5, 245 ± 3 ℃ pendant 2-3 secondes. |
| 断续过负荷 Surcharge intermittente |
△R≤±(1%R0+0,05Ω) | 4倍额定电压或最高断续负荷电压(取较小者)测试1秒, et 25秒, 10000+200次 4 fois la tension nominale ou la tension de charge intermittente maximale (selon la valeur la plus petite) pour tester une seconde, arrêter 25 secondes. Boucle 10 000 + 200 fois |
| 引出端强度 Résistance à la traction terminale |
△R±(2%R0+0,1Ω) | 10N Tension 10N |
| 耐燃性 Résistance aux flammes |
不可有明显火焰 Il n'y a pas de feu évident |
分别按5,10,16倍功率加交流负荷5分钟 Respectivement, selon 5, 10,16 fois la puissance plus la charge CA pendant 5 minutes |
Spécification du type
Résistance bobinée à coque en aluminium doré haute puissanceDescription du modèle de produit
par exemple : RX24TM20W15RJ
| RXG24 | T | M | 20W | 15R | J. |
| 产品类别Style | 小分类 Petit classement |
安装方式 installation |
功率 Pouvoir |
成品阻值 Valeur |
误差 Tolérance |
| RXG24金黄色铝壳电阻 Résistance dorée NKAL无感金黄色铝壳电阻 Résistance dorée insensée |
T-单边安装孔式 Type de trou de montage en T sur un seul côté |
M-端子式 Type de borne M |
10W 25W 300W |
R01 0,01Ω R10 0,1Ω 15R 15Ω 40K 40KΩ |
F ±1% G ±2% J ±5% |
Résistances du moteur de ventilateur
Nous sommes une usine avec de nombreuses années d'expérience en production, dédiée à fournir aux clients des produits et services de haute qualité.Nous disposons d'équipements de production avancés et d'une équipe de recherche et développement professionnelle, qui peuvent fournir une capacité suffisante et prendre en charge les commandes OEM personnalisées et ODM.
La qualité de nos produits a été largement reconnue par les clients et notre service après-vente a également été très apprécié.Avec de nombreuses années d'expérience dans la production, nous avons fourni des services et une coopération à de nombreux clients renommés.Nous accueillons des amis du monde entier pour discuter de la coopération, et nous fournirons le meilleur service et les meilleurs produits pour rendre la confiance et le soutien des clients.
Nous adhérons toujours à la philosophie d'entreprise « la qualité d'abord, le client d'abord », améliorons constamment notre propre qualité et notre niveau de service et fournissons de meilleurs produits et services aux clients.Nous attendons avec impatience votre coopération et créons ensemble un avenir meilleur !
FAQ:
1. qui sommes-nous ?
Nous sommes basés dans le Sichuan, en Chine, depuis 2005, vendons sur le marché intérieur (70,00 %), en Europe occidentale (8,00 %), en Amérique du Nord (5,00 %), en Amérique du Sud.
Asie (3,00 %), Asie de l'Est (3,00 %), Amérique du Sud (2,00 %), Europe du Sud (2,00 %), Europe de l'Est (2,00 %), Moyen-Orient (2,00 %), Sud-Est
Asie (2,00 %), Océanie (1,00 %).Il y a au total environ 51 à 100 personnes dans notre bureau.
2. Comment pouvons-nous garantir la qualité ?
Toujours un échantillon de pré-production avant la production en série ;
Toujours inspection finale avant expédition ;
3.que pouvez-vous acheter chez nous ?
Potentiomètre, résistance, filtre EMI, bouton, interrupteur
4. pourquoi devriez-vous acheter chez nous et non chez d'autres fournisseurs ?
Notre société est créée en 2005, qui développe et fabrique principalement différents types de potentiomètres, de filtres de bruit AC DC,
et résistance de puissance en céramique et est un fabricant professionnel garantissant une haute qualité, les meilleurs services et le meilleur prix.
5. Quels services pouvons-nous fournir ?
Conditions de livraison acceptées : FOB, CFR, CIF, EXW, FCA ;
Devise de paiement acceptée : USD, EUR, CNY ;
Type de paiement accepté : T/T, L/C, MoneyGram, Western Union, Cash ;
Langue parlée : anglais, chinois
