Détails de produit
Lieu d'origine: Chine
Nom de marque: BONENS
Certification: RoHS
Numéro de modèle: RX24/RXG24
Conditions de paiement et d'expédition
Le type: |
Résistance en aluminium |
Modèle: |
RX24/RXG24 |
Plage de puissance nominale: |
5W à 500W |
Déviation admissible de la résistance: |
5% |
Matériel: |
Blessure de fil |
Coefficient de température: |
Ptc |
Plage de dérive de température: |
≤ 300 ppm/°C |
Plage de température de fonctionnement: |
-55°C à +300°C |
Caractéristiques de puissance: |
De haute puissance |
forme: |
Forme de feuille plate |
caractéristique de fréquence: |
Fréquence ultra-haute |
Le type: |
Résistance en aluminium |
Modèle: |
RX24/RXG24 |
Plage de puissance nominale: |
5W à 500W |
Déviation admissible de la résistance: |
5% |
Matériel: |
Blessure de fil |
Coefficient de température: |
Ptc |
Plage de dérive de température: |
≤ 300 ppm/°C |
Plage de température de fonctionnement: |
-55°C à +300°C |
Caractéristiques de puissance: |
De haute puissance |
forme: |
Forme de feuille plate |
caractéristique de fréquence: |
Fréquence ultra-haute |

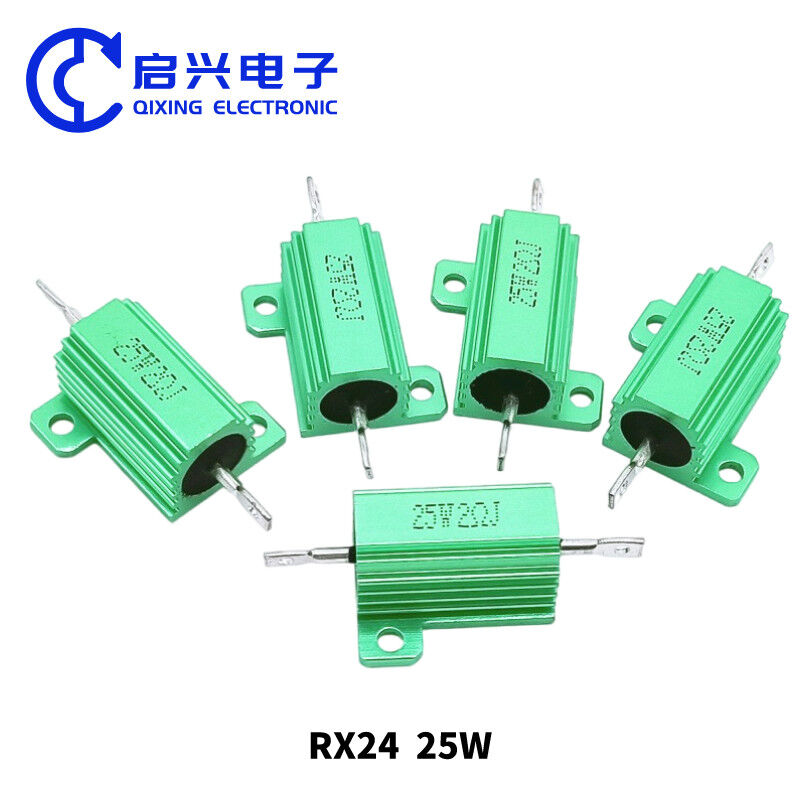

RX24 Résistant en fil de fer 100w Résistant en aluminium vert
Nom du produit
Résistant à haute puissance 50w Résistant en aluminium métallique vert
Description du produit
La surface de la résistance en coque en aluminium or a une rainure de dissipation de chaleur, petite taille, grande puissance, résistance à haute température, forte capacité de surcharge, résistance aux intempéries, haute précision,résistance inductive standard basse, haute stabilité, architecture solide, et sa flexibilité est bonne pour plusieurs options de combinaison, ce qui favorise une protection mécanique et une installation et une utilisation faciles.
Caractéristiques
1Petite taille et puissance élevée
2- Structure solide et stabilité élevée;
3. Enveloppe en aluminium pour dissipation de chaleur, adaptée à l'installation de panneaux de dissipation de chaleur.
4. moulage par compression de film de cuivre au silicium, bonne performance d'isolation;
5. Conforme aux exigences sans plomb/RoHS
Application du produit
Champ d'application des résistances en coque en aluminium d'or à haute puissance: largement utilisées dans les industries de l'alimentation électrique, du convertisseur de fréquence, de l'ascenseur, de l'audio sur scène et des équipements haut de gamme
Les dimensions
| Le style | Unité de dimension: mm | ||||||||
| L1 ± 2 | L2 ± 1 | L3 ± 1 | A ± 1 | B ± 1 | C ± 1 | E ± 0.3 | S ± 1 | H ± 0.5 | |
| RXG24 10w | 32 | 19 | 14 | 20 | 15.5 | 10.5 | 2 | 10 | 5 |
| RXG24 25w | 47 | 27 | 18 | 27 | 19 | 15 | 3.2 | 15.5 | 7 |
| RXG24 50w | 70 | 50 | 39 | 29 | 21 | 15 | 3.2 | 15.5 | 7 |
| RXG24 80w | 102 | 66 | 35 | 47 | 37 | 28 | 4.5 | 25 | 12 |
| RXG24 100w | 135 | 89 | 69 | 70 | 48 | 46 | 5 | 44.5 | 19.5 |
| RXG24 250w | 155 | 114 | 98 | 77 | 64 | 53 | 5 | 55.5 | 25 |
| RXG24 300w | 155 | 114 | 98 | 77 | 64 | 53 | 5 | 55.5 | 25 |
Spécifications techniques
| Le style | Classification de la puissance | Plage de résistance ((Ω) | tension de fonctionnement maximale ((V) | Surface de la plaque de dissipation de chaleur |
Le montant de l'aide |
||||
| autres appareils pour le traitement des eaux usées | Ne comportant pas de plaque de dissipation de chaleur | Le KAL | Le NKAL (non inductrice) |
Le KAL | Le NKAL (non inductrice) |
surface (cm2) |
épaisseur (mm) |
||
| RXG24 10w | 10 | 8 | 0.02-6K | 0.03-2.3K | 245 | 180 | 415 | 1 | 6 |
| RXG24 25w | 25 | 13 | 0.012-15K | 0.02-5.5K | 500 | 300 | 535 | 1 | 11 |
| RXG24 50w | 50 | 10 | 0.01 à 40K | 0.02-12K | 1300 | 600 | 995 | 1 | 30 |
| RXG24 80w | 80 | 45 | 0.1-3.0K | 0.1-3.0K | 1500 | 1000 | 995 | 3 | 90 |
| RXG24 100w | 100 | 50 | 0.4-50K | 0.12 à 25K | 1900 | 1340 | 995 | 3 | 160 |
| RXG24 250w | 250 | 60 | 0.6-80K | 0.15 à 40K | 2500 | 1750 | 4765 | 3 | 480 |
| RXG24 300w | 300 | 70 | 0.6-90K | 0.15 à 50K. | 2500 | 1750 | 4765 | 3 | 550 |
Courbe de déformation de la puissance et courbe de hausse de température courbe de déclin de puissance et courbe de réchauffement
Courbe de puissance, courbe de température, courbe de montée
Caractéristiques de performance
| Les postes | La norme | Méthodes d'essai |
| Surcharge de courte durée | ± 1% | 2.5 fois la puissance/5 secondes |
| Coefficient de température | ± 200 ppm/°C | Température d'essai: température intérieure.100°C |
| Résistance à la chaleur de soudure | ± 1% | Température de soudure: 350 ± 10°CTemps: trois secondes. |
| Tensions résistantes diélectriques | Aucune panne ou flashover | 500 V pendant 60 secondes |
| L'humidité fait vivre | ± 0,5% | Voltage nominal allumé pendant 1,5 h,0.5h OFF à 40±2°C90-95 RH pendant 1000h |
| 负荷 durée de vie Durée de charge |
± 2,0% | 温度: la température25°C,1倍额定 le temps de travail1000小时 1. le nombre d'emplois5Le temps passe.0.5Le temps passe.) Voltage nominal allumé pendant 1,5 h,0.5 heures À 25.°Cpendant 1000 heures |
| La soudabilité | Couverture d'au moins 95% | 235 ± 5°Cpendant 2±0,5 secondes |
Spécification du type
Résistant à enroulement par câble à coque en aluminium d'or de haute puissance
Par exemple:RX24TM20W15RJ
| RXG24 | T | M | 20 W | 15R | Je |
| produit类别Le style | 小分类 Petite classification |
Le mode d'installation l'installation |
功率 Le pouvoir |
成品阻值 valeur du produit Valeur |
误差 (erreur) La tolérance |
| RXG24Résistance électrique La résistance dorée Le NKAL无感金黄色?? résistance électrique La résistance dorée n'a pas de sens |
Je ne sais pas.单边安装孔式 est une pièce de théâtre Type de trou de montage à un côté en T |
Je...端子式 Type de borne M |
10 W 25 W 300 W |
R01 0,01Ω R10 0,1Ω 15R 15Ω 40K 40KΩ |
F ± 1% G ± 2% J ± 5% |
Emballage du produit
Catalogue des produits
Résistance lumineuse à LED
Nom du produit
Résistance de boîtier en aluminium doré à LED pour automobile Résistance HID
Description du produit
Résistance lumineuse automobile, résistance LED, résistance HID décodeur, résistance en aluminium, résistance 50W
1Utilisant des céramiques résistantes à haute température comme matrice de résistance, il a une haute performance de dissipation de chaleur
2. sélectionner un fil en alliage de résistance élevée, le remonter selon des méthodes de procédé rigoureuses, et le souder sur deux bornes conductrices ou plus,la résistance à l'impact est forte et la stabilité élevéeL'encapsulation de peinture non combustible offre une protection efficace du fil de résistance, améliorant ainsi sa durée de vie;
3. Selon les différents modèles de véhicules et les besoins du client, assembler des fusibles à température et des bases en plastique en produits finis.
Caractéristiques
1Les résistances de réglage automobile présentent les caractéristiques de puissance élevée, de petite taille, de basse température et de performances stables.
2. Une seule résistance peut atteindre une ou plusieurs valeurs de résistance;
3La matrice de résistance peut être sélectionnée en différentes formes telles que circulaire, plate ou carrée selon les différents modèles de véhicules et les exigences du client.Le fil d'enroulement de résistance peut être plat ou rond. Peut être enroulé en carton ondulé: les bases en plastique peuvent être installées et assemblées selon les exigences du client, et peuvent être personnalisées avec plusieurs couleurs;
4Les fusibles à température avec différentes températures et exigences peuvent également être équipés en fonction des clients.
Application du produit
Largement utilisé dans différentes marques et types de voitures (résistance du souffleur automobile/résistance du régulateur de vitesse du ventilateur/résistance du feu arrière automobile).
Spécifications techniques
| modèle | puissance nominale (W) | Plage de résistance (Ω) | Résistance Tolérance (en %) |
coefficient de température ((×10- 6/°C) |
tension d'isolation (V) |
Voltage de surcharge maximal (V) |
|||||||||||||
| autres appareils pour le traitement des eaux usées | Ne comportant pas de plaque de dissipation de chaleur | ||||||||||||||||||
| RX24 | 5 | 3 | 0.0121KΩ | F ((± 1%) J ((± 5%) |
± 100 ± 50 |
1000 | 1500 | ||||||||||||
| 10 | 8 | 0.010 à 1.5KΩ | |||||||||||||||||
| 20 | 12.5 | 0.012 à 7,5 KΩ | |||||||||||||||||
| 30 | 15 | 0.012 ~ 10KΩ | |||||||||||||||||
| 50 | 20 | 0.010 à 15KΩ | |||||||||||||||||
| RXG24 | 75 | 45 | 0.012 ~ 20KΩ | 2000 | 3000 | ||||||||||||||
| 100 | 50 | 0.012 à 24KΩ | |||||||||||||||||
| 150 | 55 | 0.012 à 30KΩ | |||||||||||||||||
| 200 | 55 | 0.012~36KΩ | |||||||||||||||||
| 250 | 60 | 0.012~39KΩ | |||||||||||||||||
| 300 | 75 | 0.010 à 47KΩ | |||||||||||||||||
| 500 | 200 | 0.010 à 51KΩ | |||||||||||||||||
Caractéristiques de performance
| 项目Éléments | 标准值Normalisé | 测试方法Méthodes de test |
| 短時間過負荷 Je suis désolé Surcharge de courte durée |
△R≤±(2%R0+0,05Ω) | 增加10倍额定功率的电压或最高阻阻值并计算每度的阳值变化率 (augmentation de 10 fois la puissance nominale de la tension électrique ou de la valeur d'amortissement maximale et calcul du taux de variation de la valeur de la lumière par degré) Pour augmenter la tension de 10 fois la puissance nominale ou la résistance la plus élevée et le taux de variation de la résistance de chaque calcul |
| Le coefficient de température Coefficient de température |
± 300 PPM/°C | 实验温度:室温+100°C La température de l'échantillon est de Température d'essai; température intérieure 100°C |
| Résistance à la chaleur Résistance à la chaleur de soudure |
△R≤±(1%R0+0,05Ω) | ¥ ¥ ¥ température: 350 ± 10°C, temps: 3 secondes Température de soudure: 350 ± 10 °C, temps: 3 secondes |
| temperatura cycle Cycles de température |
△R≤±(5%R0+0,05Ω) | Placer pendant 30 minutes à -55°C puis pendant 10 minutes et demie à +25°C, puis Placer pendant 30 minutes à + 275 °C, puis placer pendant 10 à 15 minutes à + 25 °C, 5 cycles Dans 55 DEG C lorsqu'il est placé pendant 30 minutes, puis à +25 C pendant 10 à 15 minutes, puis dans +275 DEG C pendant 30 minutes, puis à +25 C pendant 10 à 15 minutes,un total de 5 cycles |
| 耐湿负荷 résistant à l'humidité L'humidité fait vivre |
△R≤±(5%R0+0,05Ω) | 温度:40±2°C, relative humidité:90-95%,1 fois la pression électrique de travail, temps 1000 heures (depuis 1 heure et demie) Voltage nominal allumé pendant 1,5 h,0.5h OFF à 40±2°C, 90-95 & RH pendant 1000h" |
| 耐温负荷 durée de vie Durée de vie de la charge par résistance à la température |
△R≤±(5%R0+0,05Ω) | À 70 ± 2 °C, le réservoir est soumis à une pression électrique fixe ou à une pression de travail maximale (le plus petit étant remplacé). 共1000小时 (通1.5小时,断0.5小时) Dans la zone de température et d'humidité constantes de 70 DEG + ou - 2 C, la tension nominale appliquée ou la tension de fonctionnement maximale (selon la valeur inférieure) est de 1000 heures au total (1,5 heure,0.5 heures) |
| Coupe de cheveux La soudabilité |
吃锡 surface 95% ou plus Couverture d'au moins 95% |
La température de l'eau est de 245 ± 3 °C, le temps de 2 à 2 secondes. |
| 断续过负荷 (dépassement de charge) Surcharge intermittente |
△R≤±(1%R0+0,05Ω) | 4 fois la tension déterminée ou la tension de charge maximale (prendre le plus petit) test1 seconde, arrêt25 secondes, cycle 10000 + 200 fois 4 fois la tension nominale ou la tension de charge intermittente maximale (la plus faible) pour tester une seconde, arrêter 25 secondes.boucle 10000+200 fois |
| 引出端强度 (en anglais seulement) Résistance à la traction |
△R±(2%R0+0,1Ω) | √ 10N Tension 10N |
| Résistance au feu Résistance à la flamme |
Il n'y a pas de flamme visible. Il n'y a pas de feu évident. |
Partagez par 5.1016 fois la puissance, plus la charge d'alimentation, 5 minutes. Respectivement, selon 5, 10,16 fois la puissance plus la charge CA pendant 5 minutes |
Spécification du type
Résistant en aluminium de la lampe de voiture Résistant LED 20W par exemple:RX24TM20W15RJ
| RXG24 | T | M | 20 W | 15R | Je |
| produit类别Le style | 小分类 Petite classification |
Le mode d'installation l'installation |
功率 Le pouvoir |
成品阻值 valeur du produit Valeur |
误差 (erreur) La tolérance |
| RXG24 汽车电阻 Résistance automobile |
Je ne sais pas.单边安装孔式 est une pièce de théâtre Type de trou de montage à un côté en T |
Je...端子式 Type de borne M |
10 W 25 W 300 W |
R01 0,01Ω R10 0,1Ω 15R 15Ω 40K 40KΩ |
F ± 1% G ± 2% J ± 5% |
Nous sommes une usine avec de nombreuses années d'expérience en production, dédiée à fournir aux clients des produits et services de haute qualité.Nous avons des équipements de production avancés et une équipe professionnelle de recherche et développement, qui peut fournir une capacité suffisante et prendre en charge les commandes personnalisées OEM et ODM.
La qualité de nos produits a été largement reconnue par les clients, et notre service après-vente a également été très apprécié.Nous avons fourni des services et de la coopération à de nombreux clients bien connusNous souhaitons la bienvenue à des amis du monde entier pour discuter de la coopération, et nous fournirons le meilleur service et les meilleurs produits pour rendre la confiance et le soutien des clients.
Nous adhérons toujours à la philosophie commerciale de "qualité d'abord, client d'abord", améliorons constamment notre propre qualité et notre niveau de service, et fournissons de meilleurs produits et services aux clients.Nous sommes impatients de votre coopération et de créer ensemble un avenir meilleur.!
FAQ:
1Qui sommes-nous?
Nous sommes basés dans le Sichuan, en Chine, à partir de 2005, vendre sur le marché intérieur ((70.00%), Europe occidentale ((8.00%), Amérique du Nord ((5.00%), Sud
Asie ((3.00%), Asie de l'Est ((3.00%), Amérique du Sud ((2.00%), Europe du Sud ((2.00%), Europe de l'Est ((2.00%), Moyen-Orient ((2.00%), Sud-Est
Il y a au total environ 51-100 personnes dans notre bureau.
2. comment pouvons-nous garantir la qualité?
Un échantillon de pré-production doit toujours être prélevé avant la production en série;
Inspection finale avant expédition;
3- Qu'est-ce que vous pouvez nous acheter?
Potentiomètre, résistant, filtre EMI, bouton, commutateur
4. pourquoi devriez-vous acheter chez nous et non chez d'autres fournisseurs?
Notre entreprise a été créée en 2005, qui développe et fabrique principalement différents types de potentiomètres, filtres de bruit à courant continu, filtres de bruit à courant continu, filtres de bruit à courant continu, filtres de bruit à courant continu et filtres de bruit à courant continu.
et résistance de puissance en céramique et est un fabricant professionnel assurant la haute qualité, les meilleurs services et le meilleur prix.
5. quels services pouvons-nous fournir?
Les conditions de livraison acceptées sont les suivantes: FOB, CFR, CIF, EXW, FCA;
Monnaie de paiement acceptée:USD,EUR,CNY;
Type de paiement accepté: T/T, L/C, MoneyGram, Western Union, espèces;
Langue parlée: anglais, chinois
