Détails de produit
Lieu d'origine: Chine
Nom de marque: BONENS
Numéro de modèle: RX24
Conditions de paiement et d'expédition
Numéro de modèle: |
RX24 |
Nom de marque: |
BONENS |
Puissance nominale: |
50 W |
Plage de tension de fonctionnement: |
Pour les appareils de traitement de l'air |
Plage de résistance nominale: |
0.1Ω~10KΩ |
Tension de tenue maximum: |
Des émissions de CO2 |
Plage de dérive de température: |
≤ 400 ppm/°C |
Plage de température de fonctionnement: |
-55°C ≈ +275°C |
Numéro de modèle: |
RX24 |
Nom de marque: |
BONENS |
Puissance nominale: |
50 W |
Plage de tension de fonctionnement: |
Pour les appareils de traitement de l'air |
Plage de résistance nominale: |
0.1Ω~10KΩ |
Tension de tenue maximum: |
Des émissions de CO2 |
Plage de dérive de température: |
≤ 400 ppm/°C |
Plage de température de fonctionnement: |
-55°C ≈ +275°C |
décrire:

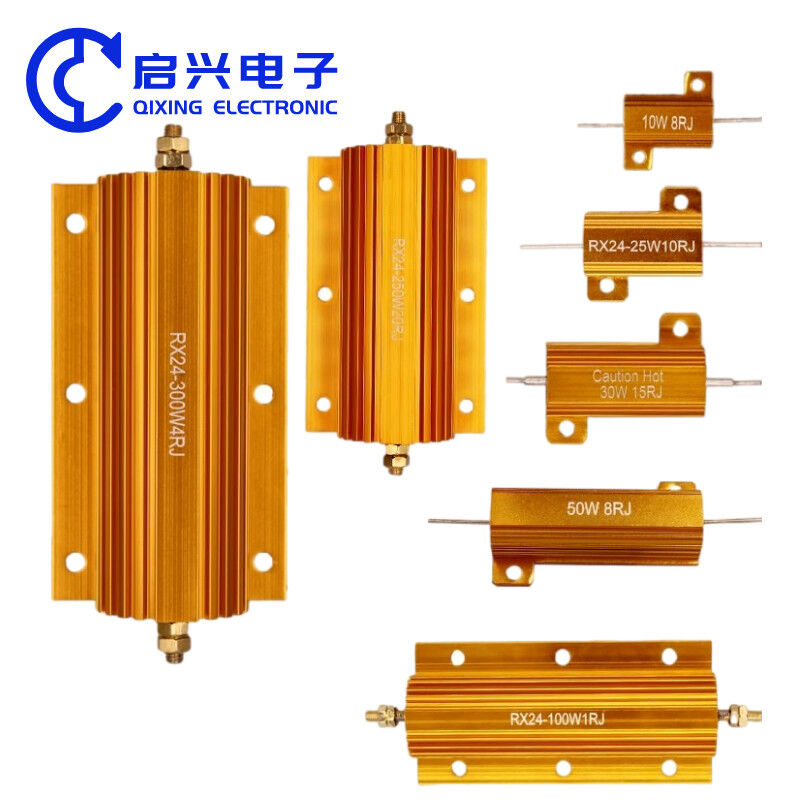

Les résistances en or RX24 présentent les caractéristiques d'une puissance élevée, de petites tailles, d'une forte capacité de surcharge, d'une structure solide et d'une grande fiabilité; elles sont largement utilisées dans les alimentations, les fréquences
paramètre:
①. Réaménagement LED pour supprimer l'alarme de défaut
②. Magotan, BMW, Mercedes-Benz, etc., toutes les voitures équipées d'un ordinateur à bord sont applicables
③. Retirer l'alarme de lumière de défaut générée après la modification du signal de virage LED
④Résoudre le problème du tour trop rapide
Installation: résistance spéciale de correspondance d'impédance pour le signal de virage LED automobile, résistance haute puissance en coque en aluminium de 50 W6Ω,les deux extrémités de la résistance sont connectées en parallèle aux pôles positif et négatif du câble d'alimentation du signal de virage LEDDes caractéristiques!
courbe de dégradation
| la pécification | Le pouvoir (W) |
L1 ± 1 | L2 ± 1 | L3 ± 1 | W1 ± 0.5 | W2 ± 0.5 | W3 ± 0.5 | H1 ± 0.5 | H2 ± 0.5 | D1 ± 0.2 | D2 ± 0.2 | Plage de résistance (Ω) |
Méthode de sortie | Le poids (G) |
| RX24 | 5W | 15 | 11 | 10 | 16 | 12 | 8 | 4.4 | 8 | 0.7 | 2.4 | 0.1 ~ 10K | le plomb | 4.5 |
| 10W ((15W) | 20 | 14 | 10 | vingt et un | 16 | 11 | 5 | 10.5 | 0.7 | 3 | 0.1 ~ 10K | Les points, les coups. | 5.5 | |
| 25 W | 28 | 17 | 10 | 27 | 20 | 14 | 6 | 13.8 | 2 | 3.5 | 0.1 ~ 10K | Les points, les coups. | 12.5 | |
| 35 W | 33 | vingt-trois | 10 | 29 | 21.5 | 16 | 6.6 | 15.5 | 2 | 3.5 | 0.1 ~ 10K | Les points, les coups. | 20 | |
| 50 W | 50 | 40 | 10 | 29 | 21.5 | 16 | 6.6 | 15.5 | 2 | 3.5 | 0.1 ~ 10K | Les points, les coups. | 26 |
* Remarques: les dimensions sont uniquement à titre de référence, veuillez consulter les dimensions et la sélection spécifiques.Déviation admissible de la valeur de la résistance (%): ± 5% ± 10%, résistance à la tension (V): 1500.
Caractéristiques électriques et mécaniques
|
caractéristique |
Méthode de contrôle | Exigences de performance | Norme d'essai |
| Résistance à l'arrêt | Le terminal est chargé avec une force de traction de 20 N pendant 10 secondes. | pas de dommages visibles | La norme IEC 60115-1 est modifiée.16 |
| Résistance aux vibrations | 10 à 55 Hz/0,75 mm/2H*3 | pas de dommages visibles | La norme IEC 60115-1 est modifiée.22 |
| Surcharge à court terme | 10xPr 5S | △R/R≤ ± 2,0% | La norme IEC 60115-1 est modifiée.13 |
| Résistance à l'isolation | DC500V,R> 100MΩ | △R/R≤ ± 0,5% | La norme IEC 60115-1 est modifiée.6 |
| Isolement résister à la tension | UN,60S,I≤1mA | △R/R≤ ± 1% | La norme IEC 60115-1 est modifiée.7 |
| Durabilité | Min ((UP,UR),1.5H-ON,0.5H-OFF, 1000H | △R/R≤ ± 5% | La norme IEC 60115-1 est modifiée.25 |
| stockage à haute température | 125°C, 80%, 500H | pas de dommages visibles | La norme IEC 60115-1 est modifiée.23 |
| D'une épaisseur n'excédant pas 1 mm | 350 ± 5°C, 3S ± 0,5S | △R/R≤ ± 0,5% | La norme IEC 60115-1 est modifiée.18 |
Code d'identification du produit fini
| RX24 | 50 | 6R | Je | L |
| Catégorie de produits | puissance nominale | résistance | Précision | Le câblage |
| Série RX24 (enveloppe en aluminium doré) | 50 = 50 W 100 = 100 W |
R1 = 0,1Ω 100R = 100Ω |
F = ± 1% G = ± 2% H=± 3% J = ± 5% K = ± 10% |
L = plomb K = Jack |
*Remarques: RX24 50W 6Ω ±5%, modèle: RX24-50-6RJ-L; faible inductance, ajouter la lettre N dans le modèle, par exemple: N RX24-50-6RJ
■ Recommandations pour l'utilisation de résistances
◆Il est recommandé de laisser 1,5 fois la marge de puissance pour la résistance dans le circuit. Par exemple, la tension dans le circuit est de 100V et le courant est de 0,01A. Calculez la puissance: P=100*0,01=1W.À cette heure-ci, la résistance ne peut pas être utilisée avec 1W. Calculer 1 * 1,5 = 1,5 W, il n'y a pas de résistance 1,5W donc une résistance 2W est nécessaire.
