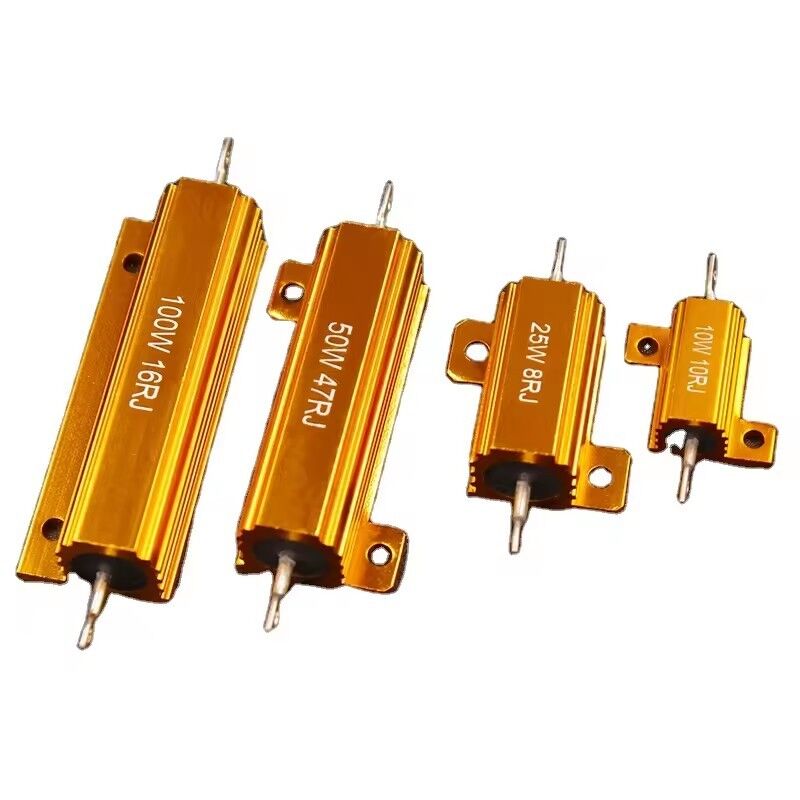

RX24 Résistant en aluminium doré 10W 25W 50W 100W 200W 100 Ohms Tolérance
  • RX24 Résistant en aluminium doré 10W 25W 50W 100W 200W 100 Ohms Tolérance
  • RX24 Résistant en aluminium doré 10W 25W 50W 100W 200W 100 Ohms Tolérance
  • RX24 Résistant en aluminium doré 10W 25W 50W 100W 200W 100 Ohms Tolérance
  • RX24 Résistant en aluminium doré 10W 25W 50W 100W 200W 100 Ohms Tolérance
  • RX24 Résistant en aluminium doré 10W 25W 50W 100W 200W 100 Ohms Tolérance
  • RX24 Résistant en aluminium doré 10W 25W 50W 100W 200W 100 Ohms Tolérance
  • RX24 Résistant en aluminium doré 10W 25W 50W 100W 200W 100 Ohms Tolérance
  • RX24 Résistant en aluminium doré 10W 25W 50W 100W 200W 100 Ohms Tolérance
  • RX24 Résistant en aluminium doré 10W 25W 50W 100W 200W 100 Ohms Tolérance
  • RX24 Résistant en aluminium doré 10W 25W 50W 100W 200W 100 Ohms Tolérance
  • RX24 Résistant en aluminium doré 10W 25W 50W 100W 200W 100 Ohms Tolérance
  • RX24 Résistant en aluminium doré 10W 25W 50W 100W 200W 100 Ohms Tolérance
  • RX24 Résistant en aluminium doré 10W 25W 50W 100W 200W 100 Ohms Tolérance
  • RX24 Résistant en aluminium doré 10W 25W 50W 100W 200W 100 Ohms Tolérance
  • RX24 Résistant en aluminium doré 10W 25W 50W 100W 200W 100 Ohms Tolérance
  • RX24 Résistant en aluminium doré 10W 25W 50W 100W 200W 100 Ohms Tolérance
  • RX24 Résistant en aluminium doré 10W 25W 50W 100W 200W 100 Ohms Tolérance
  • RX24 Résistant en aluminium doré 10W 25W 50W 100W 200W 100 Ohms Tolérance
  • RX24 Résistant en aluminium doré 10W 25W 50W 100W 200W 100 Ohms Tolérance
  • RX24 Résistant en aluminium doré 10W 25W 50W 100W 200W 100 Ohms Tolérance
  • RX24 Résistant en aluminium doré 10W 25W 50W 100W 200W 100 Ohms Tolérance
  • RX24 Résistant en aluminium doré 10W 25W 50W 100W 200W 100 Ohms Tolérance
  • RX24 Résistant en aluminium doré 10W 25W 50W 100W 200W 100 Ohms Tolérance
  • RX24 Résistant en aluminium doré 10W 25W 50W 100W 200W 100 Ohms Tolérance
  • RX24 Résistant en aluminium doré 10W 25W 50W 100W 200W 100 Ohms Tolérance
  • RX24 Résistant en aluminium doré 10W 25W 50W 100W 200W 100 Ohms Tolérance
  • RX24 Résistant en aluminium doré 10W 25W 50W 100W 200W 100 Ohms Tolérance
  • RX24 Résistant en aluminium doré 10W 25W 50W 100W 200W 100 Ohms Tolérance
  • RX24 Résistant en aluminium doré 10W 25W 50W 100W 200W 100 Ohms Tolérance
  • RX24 Résistant en aluminium doré 10W 25W 50W 100W 200W 100 Ohms Tolérance
  • RX24 Résistant en aluminium doré 10W 25W 50W 100W 200W 100 Ohms Tolérance
  • RX24 Résistant en aluminium doré 10W 25W 50W 100W 200W 100 Ohms Tolérance
  • RX24 Résistant en aluminium doré 10W 25W 50W 100W 200W 100 Ohms Tolérance

RX24 Résistant en aluminium doré 10W 25W 50W 100W 200W 100 Ohms Tolérance

Lieu d'origine Sichuan, Chine
Nom de marque BONENS
Numéro de modèle RX24
Détails de produit
Numéro de modèle:
RX24
Nom de marque:
BONENS
Puissance nominale:
5W à 50W
Plage de tension de fonctionnement:
Pour les appareils de traitement de l'air
Plage de résistance nominale:
0.1Ω~10KΩ
Tension de tenue maximum:
Des émissions de CO2
Plage de dérive de température:
≤ 400 ppm/°C
Plage de température de fonctionnement:
-55°C ≈ +275°C
Puissance nominale:
10W à 200W
Résistance:
100 Ohms
Tolérance à la résistance:
±5%
Tension de fonctionnement:
En dessous de 1,5 kV
Application:
Alimentations, convertisseurs de fréquence
Mettre en évidence:

Plage de 10 à 200 W

,

Résistance de 100 Ohms

,

Boîtier en aluminium doré

Conditions de paiement et d'expédition
Détails d'emballage
Emballage en carton
Description de produit
description :

Les résistances plaquées or RX24 ont les caractéristiques de puissance élevée, de petite taille, de forte capacité de surcharge, de structure solide et de haute fiabilité ; elles sont largement utilisées dans les alimentations, les fréquences

RX24 Résistant en aluminium doré 10W 25W 50W 100W 200W 100 Ohms Tolérance

paramètre :

Plage de puissance nominale : 5W~50W
Plage de tension de fonctionnement : <1.5kV
Plage de résistance nominale : 0.1Ω~10KΩ
Tension maximale supportée : 3000V
Précision maximale : 1%
Indice IP : IP53
Vibration : 1.5g
Plage de dérive de température : ≤400ppm/℃
Plage de température de fonctionnement : -55℃～+275℃
RX24 Résistant en aluminium doré 10W 25W 50W 100W 200W 100 Ohms Tolérance
Détails du produit

①Rétrofit LED pour supprimer l'alarme de défaut

②Magotan, BMW, Mercedes-Benz, etc., toutes les voitures avec ordinateur de bord sont applicables

③Supprimer l'alarme de défaut générée après la modification du clignotant LED

④Résoudre le problème de clignotement trop rapide

RX24 Résistant en aluminium doré 10W 25W 50W 100W 200W 100 Ohms Tolérance

Installation : Résistance d'adaptation d'impédance spéciale pour clignotant LED automobile, résistance haute puissance à boîtier en aluminium de 50W6Ω, les deux extrémités de la résistance sont connectées en parallèle aux pôles positif et négatif du cordon d'alimentation du clignotant LED ! Description des caractéristiques

RX24 Résistant en aluminium doré 10W 25W 50W 100W 200W 100 Ohms Tolérance
1. Il a les caractéristiques de petite taille, de puissance élevée et de haute précision. Il adopte un processus professionnel de moulage et d'étanchéité, ce qui est supérieur aux produits étrangers similaires.
2. Puissance : 5W-1000W, selon les exigences du client, il peut être produit dans différentes couleurs telles que jaune doré, rouge, argent, et spécifications de haute précision non inductives.
3. Champ d'application : alimentation de banc de test de vieillissement, convertisseur de fréquence, équipement d'automatisation, audio, diviseur de fréquence et environnement de contrôle industriel exigeant et sévère.
4. Conforme à la spécification ROHS et à la norme SANS PLOMB sans plomb.
RX24 Résistant en aluminium doré 10W 25W 50W 100W 200W 100 Ohms Tolérance
Caractéristiques du produit
Les résistances plaquées or à boîtier en aluminium de la série RX24 sont très stables et connues pour leur haute qualité. Il peut dissiper une puissance élevée dans un espace limité avec une faible température de surface, et la chaleur passe à travers le boîtier en aluminium et est rapidement dissipée vers le dissipateur thermique.
RX24 Résistant en aluminium doré 10W 25W 50W 100W 200W 100 Ohms Tolérance
Tableau des tailles du produit
spécification Puissance
(W)		 L1±1 L2±1 L3±1 W1±0.5 W2±0.5 W3±0.5 H1±0.5 H2±0.5 D1±0.2 D2±0.2 Plage de résistance
(Ω)		 Méthode de sortie Poids
(G)
RX24 5W 15 11 10 16 12 8 4.4 8 0.7 2.4 0.1~10K fil 4.5
10W(15W) 20 14 10 21 16 11 5 10.5 0.7 3 0.1~10K Fils, connecteurs 5.5
25W 28 17 10 27 20 14 6 13.8 2 3.5 0.1~10K Fils, connecteurs 12.5
35W 33 23 10 29 21.5 16 6.6 15.5 2 3.5 0.1~10K Fils, connecteurs 20
50W 50 40 10 29 21.5 16 6.6 15.5 2 3.5 0.1~10K Fils, connecteurs 26

*Remarques : Les dimensions sont à titre indicatif uniquement, veuillez consulter pour les dimensions spécifiques et la sélection. Écart admissible de la valeur de résistance (%) : ±5% ±10%, tension de tenue (V) : 1500.



Caractéristiques électriques et mécaniques



caractéristique

 Méthode d'inspection Exigences de performance Norme de test
Force du terminal Le terminal est soumis à une force de traction de 20N pendant 10 secondes. aucun dommage visible IEC60115-1 4.16
Résistance aux vibrations 10~55HZ/0.75mm/2H*3 aucun dommage visible IEC60115-1 4.22
Surcharge à court terme 10xPr 5S △R/R≤±2.0% IEC60115-1 4.13
Résistance d'isolement DC500V,R>100MΩ △R/R≤±0.5% IEC60115-1 4.6
Tension d'isolement supportée UN,60S,I≤1mA △R/R≤±1% IEC60115-1 4.7
Durabilité Min(UP,UR),1.5H-ON,0.5H-OFF,1000H △R/R≤±5% IEC60115-1 4.25
Stockage à haute température 125℃,80%,500H aucun dommage visible IEC60115-1 4.23
Résistance à la chaleur de soudure 350±5℃,3S±0.5S △R/R≤±0.5% IEC60115-1 4.18

Code d'identification du produit fini

RX24 50 6R J L
Catégorie de produit puissance nominale résistance Précision Câblage
Série RX24 (boîtier en aluminium plaqué or) 50=50W
100=100W		 R1=0.1Ω
100R=100Ω		 F=±1%
G=±2%
H=±3%
J=±5%
K=±10%		 L=Fil
K=Connecteur

*Remarques : RX24 50W 6Ω ±5%, modèle : RX24-50-6RJ-L ; faible inductance, ajouter la lettre N dans le modèle, par exemple : N RX24-50-6RJ

■Recommandations pour l'utilisation des résistances

◆Il est recommandé de laisser une marge de puissance de 1,5 fois pour la résistance dans le circuit. Par exemple, la tension dans le circuit est de 100V et le courant est de 0,01A. Calculer la puissance : P=100*0,01=1W. À ce moment-là, la résistance ne peut pas être utilisée avec 1W. Calculer 1*1,5=1,5 W, il n'y a pas de résistance de 1,5W donc une résistance de 2W est nécessaire.
