Nom du produit

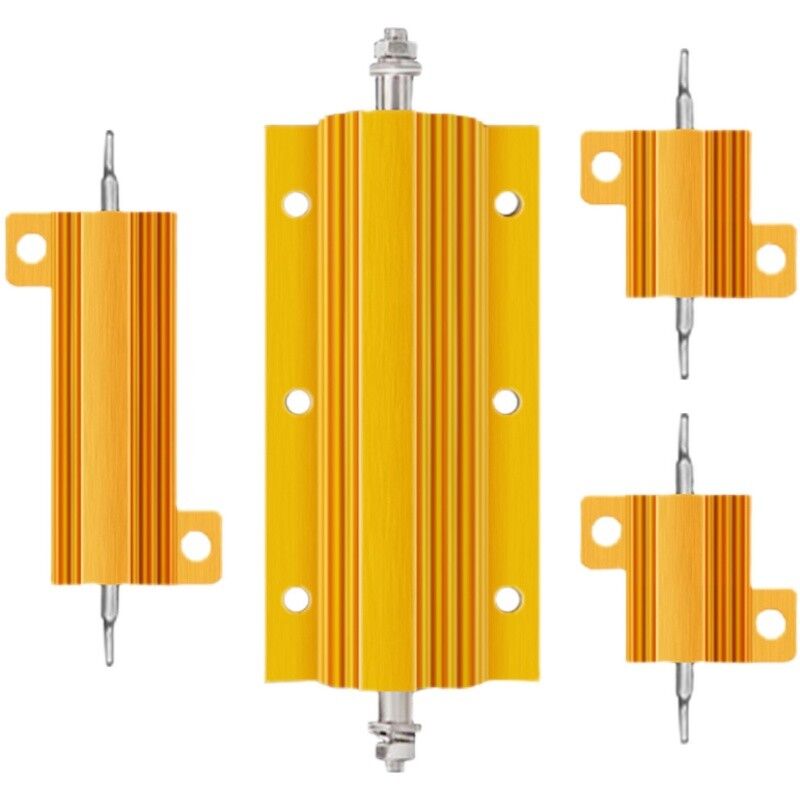

Résistance à coque en aluminium dorée haute puissance
Description du produit
La surface de la résistance à coque en aluminium dorée présente une rainure de dissipation thermique, une petite taille, une grande puissance, une résistance aux hautes températures, une forte capacité de surcharge, une résistance aux intempéries, une haute précision, une résistance inductive faible standard, une haute stabilité, une architecture solide, et sa flexibilité est propice à de multiples options de combinaison, ce qui est bénéfique pour la protection mécanique et l'installation et l'utilisation faciles.
Caractéristiques
1. Petite taille et grande puissance
2. Structure robuste et haute stabilité ;
3. Coque en aluminium pour la dissipation thermique, adaptée à l'installation de panneaux de dissipation thermique.
4. Moulage par compression de film de silicium-cuivre, bonnes performances d'isolation ;
5. Conforme aux exigences sans plomb/RoHS
Application du produit
Domaine d'application des résistances à coque en aluminium dorée haute puissance : largement utilisées dans les industries de l'alimentation électrique, des convertisseurs de fréquence, des ascenseurs, de l'audio de scène et des équipements haut de gamme.
Dimensions
| Style |
Dimensions unité : mm |
| L1±2 |
L2±1 |
L3±1 |
A±1 |
B±1 |
C±1 |
E±0.3 |
S±1 |
H±0.5 |
| RXG24 10w |
32 |
19 |
14 |
20 |
15.5 |
10.5 |
2 |
10 |
5 |
| RXG24 25w |
47 |
27 |
18 |
27 |
19 |
15 |
3.2 |
15.5 |
7 |
| RXG24 50w |
70 |
50 |
39 |
29 |
21 |
15 |
3.2 |
15.5 |
7 |
| RXG24 80w |
102 |
66 |
35 |
47 |
37 |
28 |
4.5 |
25 |
12 |
| RXG24 100w |
135 |
89 |
69 |
70 |
48 |
46 |
5 |
44.5 |
19.5 |
| RXG24 250w |
155 |
114 |
98 |
77 |
64 |
53 |
5 |
55.5 |
25 |
| RXG24 300w |
155 |
114 |
98 |
77 |
64 |
53 |
5 |
55.5 |
25 |
Spécifications techniques
| Style |
Puissance nominale |
Plage de résistance (Ω) |
Tension de fonctionnement maximale (V) |
Surface de la plaque de dissipation thermique |
Poids
(g)
|
| Avec plaque de dissipation thermique |
Sans plaque de dissipation thermique |
KAL |
NKAL
(non inductif) |
KAL |
NKAL
(non inductif) |
surface
(cm²) |
épaisseur
(mm) |
| RXG24 10w |
10 |
8 |
0.02-6K |
0.03-2.3K |
245 |
180 |
415 |
1 |
6 |
| RXG24 25w |
25 |
13 |
0.012-15K |
0.02-5.5K |
500 |
300 |
535 |
1 |
11 |
| RXG24 50w |
50 |
10 |
0.01-40K |
0.02-12K |
1300 |
600 |
995 |
1 |
30 |
| RXG24 80w |
80 |
45 |
0.1-3.0K |
0.1-3.0K |
1500 |
1000 |
995 |
3 |
90 |
| RXG24 100w |
100 |
50 |
0.4-50K |
0.12-25K |
1900 |
1340 |
995 |
3 |
160 |
| RXG24 250w |
250 |
60 |
0.6-80K |
0.15-40K |
2500 |
1750 |
4765 |
3 |
480 |
| RXG24 300w |
300 |
70 |
0.6-90K |
0.15-50K |
2500 |
1750 |
4765 |
3 |
550 |
Courbe de détarage de puissance et courbe d'élévation de température
Courbe de détarage de puissance Courbe d'élévation de température
Caractéristiques de performance
| Articles |
Standard |
Méthodes de test |
| Surcharge de courte durée |
±1% |
2,5 fois la puissance/5 secondes |
| Coefficient de température |
±200 PPM/℃ |
Température de test : intérieur Temp.100℃ |
| Résistance à la chaleur de soudure |
±1% |
Temp. de soudure : 350±10℃, temps : 3 secondes |
| Tension de tenue diélectrique |
Aucune rupture ou arc électrique |
500V pendant 60 secondes |
| Vie de charge humide |
±0.5% |
Tension nominale
1,5h ON, 0,5h OFF à 40±2℃, 90-95 % HR pendant 1000h |
| Vie de charge |
±2.0% |
Tension nominale 1,5h ON, 0,5h
OFF à 25℃ pendant 1000 heures |
| Soudabilité |
Au moins 95% de couverture |
235±5℃ pendant 2±0.5 secondes |
Spécification de type
Résistance bobinée à coque en aluminium dorée haute puissance Description du modèle de produit
par exemple : RX24TM20W15RJ
| RXG24 |
T |
M |
20W |
15R |
J |
| Style |
Petite classification |
installation |
Puissance |
Valeur |
Tolérance |
Résistance dorée
Résistance dorée sans détection |
T - type à trou de montage unilatéral
S - type à trou de montage bilatéral
|
M - type terminal
Y - type à fil
|
10W
25W
300W |
R01 0.01Ω
R10 0.1Ω
15R 15Ω
40K 40KΩ |
F ±1%
G ±2%
J ±5% |
Emballage du produit
Catalogues de produits
2. RÉSISTANCE LED POUR FEUX DE VOITURE
Résistance LED LED
Nom du produit
Résistance de clignotant LED automobile, résistance HID à boîtier en aluminium doré
Description du produit
Résistance de feu automobile, résistance LED, résistance décodeur HID, résistance à boîtier en aluminium, résistance 50W
1. Utilisation de céramique résistante aux hautes températures comme matrice de résistance, elle offre de hautes performances de dissipation thermique
2. Sélection de fil de résistance en alliage hautement stable, bobiné selon des méthodes de processus rigoureuses, et soudé sur deux ou plusieurs bornes conductrices, ce qui confère à la résistance une forte résistance aux chocs et une haute stabilité. L'encapsulation avec peinture ininflammable offre une protection efficace au fil de résistance, améliorant ainsi sa durée de vie ;
3. Selon différents modèles de véhicules et les besoins des clients, assemblage de fusibles thermiques et de bases en plastique en produits finis.
Caractéristiques
1. Les résistances de réglage automobile présentent les caractéristiques de grande puissance, de petite taille, de basse température et de performances stables ;
2. Une seule résistance peut atteindre une ou plusieurs valeurs de résistance ;
3. La matrice de résistance peut être choisie dans différentes formes telles que circulaire, plate ou carrée selon les différents modèles de véhicules et les exigences des clients. Le fil de bobinage de résistance peut être plat ou rond. Peut être bobiné en ondulé : des bases en plastique peuvent être installées et assemblées selon les exigences du client, et peuvent être personnalisées avec plusieurs couleurs ;
4. Des fusibles thermiques avec différentes températures et exigences peuvent également être équipés selon les clients.
Application du produit
Largement utilisé dans différentes marques et types de voitures (résistance de ventilateur automobile/résistance de contrôle de vitesse de ventilateur/résistance de feu arrière automobile).
Spécifications techniques
| modèle |
puissance nominale (W) |
Plage de résistance (Ω) |
Tolérance de résistance
(%) |
coefficient de température (×10-
6/℃) |
tension d'isolation
(V) |
Tension de surcharge maximale
(V) |
| Avec plaque de dissipation thermique |
Sans plaque de dissipation thermique |
| RX24 |
5 |
3 |
0.012~1KΩ |
F(±1%)
J(±5%) |
±100
±50 |
1000 |
1500 |
| 10 |
8 |
0.010~1.5KΩ |
| 20 |
12.5 |
0.012~7.5KΩ |
| 30 |
15 |
0.012~10KΩ |
| 50 |
20 |
0.010~15KΩ |
| RXG24 |
75 |
45 |
0.012~20KΩ |
2000 |
3000 |
| 100 |
50 |
0.012~24KΩ |
| 150 |
55 |
0.012~30KΩ |
| 200 |
55 |
0.012~36KΩ |
| 250 |
60 |
0.012~39KΩ |
| 300 |
75 |
0.010~47KΩ |
| 500 |
200 |
0.010~51KΩ |
Caractéristiques de performance
| Articles |
Standard |
Méthodes de test |
| Surcharge de courte durée |
R≤±(2%R0+0.05Ω) |
Augmenter la tension de 10 fois la puissance nominale ou le taux de changement de résistance et de résistance le plus élevé de chaque calcul |
| Coefficient de température |
±300PPM/℃ |
Température de test ; intérieur Temp.100℃ |
| Résistance à la chaleur de soudure |
R≤±(1%R0+0.05Ω) |
Temp. de soudure : 350±10℃, temps : 3 secondes |
| Cyclage thermique |
R≤±(5%R0+0.05Ω) |
À 55°C pendant 30 minutes puis à +25°C pendant 10-15 minutes, puis à +275°C pendant 30 minutes, puis à +25°C pendant 10-15 minutes, un total de 5 cycles |
| Vie de charge humide |
R≤±(5%R0+0.05Ω) |
Tension nominale 1,5h ON, 0,5h OFF à 40±2℃, 90-95 % HR pendant 1000 heures' |
| Vie de charge à résistance thermique |
R≤±(5%R0+0.05Ω) |
Dans la boîte à température et humidité constantes de 70 ± 2 °C, appliquer la tension nominale, ou la tension de fonctionnement maximale (le moindre des deux) pendant un total de 1000 heures (1,5 heures ON, 0,5 heures OFF) |
| Soudabilité |
Au moins 95% de couverture |
245±3℃ pendant 2-3 secondes |
Surcharge intermittente |
R≤±(1%R0+0.05Ω) |
4 fois la tension nominale ou la tension de charge intermittente maximale (le moindre des deux) pour tester une seconde, arrêter 25 secondes. Boucle 10000+200 fois |
| Résistance à la traction des bornes |
R±(2%R0+0.1Ω) |
Tension 10N |
| Résistance au feu |
Il n'y a pas de feu évident |
Respecter respectivement 5, 10, 16 fois la puissance plus une charge AC pendant 5 minutes |
Spécification de type
Résistance de boîtier en aluminium, résistance de lampe de voiture LED 20W, par exemple : RX24TM20W15RJ
| RXG24 |
T |
M |
20W |
15R |
J |
| Style |
Petite classification |
installation |
Puissance |
Valeur |
Tolérance |
Résistance automobile |
T - type à trou de montage unilatéral
S - type à trou de montage bilatéral
|
M - type terminal
Y - type à fil
|
10W
25W
300W |
R01 0.01Ω
R10 0.1Ω
15R 15Ω
40K 40KΩ |
F ±1%
G ±2%
J ±5% |
