Résistances bobinées ajustables Rx20, résistance céramique haute puissance 100w
Caractéristiques du produit :

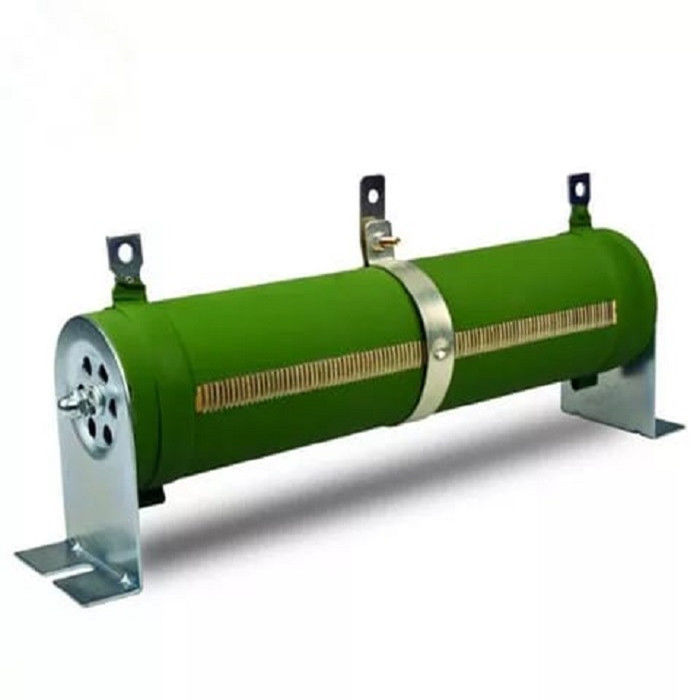

Résistance bobinée RX20, revêtement isolant de surface résistant aux hautes températures, avec une puissance élevée, une forte résistance à la surcharge, une résistance à haute tension (fait référence à la tension entre l'électrode et le support de montage).
La RX20 est recouverte de résistances bobinées peintes pour isoler et résister aux hautes températures, avec une puissance élevée, une forte résistance à la surcharge et une résistance à haute tension (fait référence à la pression entre l'électrode et le support de montage).
Spécifications :
| Gamme de puissance |
10W-10000W. |
| Gamme de tension- |
0.5KV-10KV. |
| Gamme de résistance |
1R-1KR. |
| Pression- |
AC2500V / 1min50Hz. |
| Indice de protection IP |
IP00. |
| Température nominale- |
375 °C, court terme / répétition 40% ED. |
| Constante de temps d'équilibre thermique |
τ = 200s. |
| Avantages |
Haute tension. |
| Emballage-- |
emballage carton. |
| Inconvénients |
faible résistance aux chocs |
Applications :
charges simulées, équipements de décharge, industrie/automatisation industrielle
Taille du produit :
Tableau des tailles du produit :
| spécification |
puissance
(W)
|
L1±2 |
L2±2 |
L3±3 |
D±2 |
H±2 |
H1±2 |
B±0.5 |
N±0.5 |
T±0.2 |
Φd±0.2 |
Gamme de résistance
(Ω)
|
poids
(G)
|
| RX20 |
10W |
50 |
70 |
90 |
16 |
16 |
42 |
5 |
8 |
0.5 |
3 |
0.1~1K |
50 |
| |
20W |
50 |
70 |
90 |
16 |
16 |
42 |
5 |
8 |
0.5 |
3 |
0.1~1K |
50 |
| |
30W |
50 |
70 |
90 |
16 |
16 |
42 |
5 |
8 |
0.5 |
3 |
0.1~1K |
50 |
| |
40W |
85 |
105 |
125 |
20 |
20 |
42 |
5 |
8 |
0.5 |
3 |
0.1~1K |
90 |
| |
50W |
90 |
120 |
145 |
28 |
28 |
68 |
5 |
8 |
0.6 |
3.8 |
0.1~2K |
100 |
| |
60W |
90 |
120 |
145 |
28 |
28 |
68 |
5 |
8 |
0.6 |
3.8 |
0.1~2K |
100 |
| |
75W |
140 |
170 |
195 |
28 |
28 |
68 |
5 |
8 |
0.6 |
3.8 |
0.1~2K |
180 |
| |
80W |
140 |
170 |
195 |
28 |
28 |
68 |
5 |
8 |
0.6 |
3.8 |
0.1~2K |
180 |
| |
100W |
170 |
200 |
225 |
28 |
28 |
68 |
5 |
8 |
0.6 |
3.8 |
0.1~2K |
230 |
| |
150W |
215 |
245 |
270 |
28 |
28 |
68 |
5 |
8 |
0.6 |
3.8 |
0.1~2K |
300 |
| |
200W |
267 |
295 |
322 |
28 |
28 |
68 |
5 |
8 |
0.6 |
3.8 |
0.1~2K |
390 |
| |
300W |
267 |
290 |
317 |
40 |
40 |
86 |
7 |
10 |
1.5 |
6.3 |
0.1~2K |
550 |
| |
400W |
330 |
353 |
380 |
40 |
40 |
86 |
7 |
10 |
1.5 |
6.3 |
0.1~2K |
690 |
| |
500W |
330 |
348 |
364 |
50 |
50 |
102 |
7.5 |
9 |
1.5 |
6.3 |
0.1~5K |
850 |
| |
800W |
430 |
448 |
464 |
50 |
50 |
102 |
7.5 |
9 |
1.5 |
6.3 |
0.1~5K |
1900 |
| |
1000W |
430 |
455 |
480 |
60 |
60 |
118 |
8.5 |
14 |
2.0 |
6.3 |
0.1~5K |
2250 |
| |
1500W |
430 |
460 |
492 |
70 |
70 |
132 |
8.5 |
14 |
2.0 |
6.3 |
0.1~5K |
2650 |
| |
2000W |
430 |
460 |
492 |
80 |
80 |
132 |
8.5 |
14 |
2.0 |
6.3 |
0.1~5K |
3000 |
| |
2500W |
500 |
530 |
562 |
70 |
70 |
132 |
8.5 |
14 |
2.0 |
6.3 |
0.1~5K |
3500 |
| |
3000W |
430 |
460 |
490 |
100 |
100 |
158 |
8.5 |
14 |
2.0 |
6.3 |
0.1~5K |
4000 |
| |
3500W |
430 |
460 |
490 |
100 |
100 |
158 |
8.5 |
14 |
2.0 |
6.3 |
0.1~5K |
4000 |
| |
4000W |
500 |
530 |
560 |
100 |
100 |
158 |
8.5 |
14 |
2.0 |
6.3 |
0.1~5K |
4650 |
| |
5000W |
600 |
630 |
660 |
100 |
100 |
158 |
8.5 |
14 |
2.0 |
6.3 |
0.1~5K |
5600 |
| |
6000W |
600 |
630 |
660 |
100 |
100 |
158 |
8.5 |
14 |
2.0 |
6.3 |
0.1~5K |
5600 |
*Note : La taille est à titre indicatif uniquement, la taille spécifique et la sélection nécessitent une consultation. Écart admissible de la valeur de résistance (%) : ±5% ±10%, tension de tenue (V) : 3000.
Code d'identification du produit fini :
| RX20 |
50 |
10R |
J |
| Catégorie de produit |
Puissance nominale |
Valeur de résistance |
précision |
| Série RX20 |
50=50W
100=100W
|
R1=0.1Ω
100R=100Ω
|
F=±1%
G=±2%
H=±3%
J=±5%
K=±10%
|
Remarques : RX20 50W 10Ω ±5%, Modèle : RX20-50-10RJ ; Faible inductance, ajouter la lettre N au numéro de modèle, par exemple : N RX20-50-10RJ
Recommandations d'utilisation des résistances
Il est recommandé de laisser une marge de puissance de 1,5 fois pour la résistance dans le circuit. Par exemple, si la tension du circuit est de 100V et le courant de 0,01A, la puissance calculée est : P = 100 * 0,01 = 1W. À ce moment, la résistance ne peut pas utiliser 1W. Calculez 1 * 1,5 = 1,5W. Il n'y a pas de résistance de 1,5W, vous devez donc utiliser une résistance de 2W.
