Comment brancher le potentiomètre?

Les potentiomètres sont un type de résistance qui est utilisé pour gérer le signal de sortie d'un appareil électronique tel qu'une guitare, un amplificateur ou un haut-parleur.lorsque l'utilisateur tourne l'arbreCette modification de la résistance modifiera le volume, le gain ou la puissance du signal électrique.Si vous avez l'intention d'installer et de câbler un pot,Il est essentiel de mettre à la terre le premier terminal.Pour ce faire, souder chaque fil à la borne correspondante.si vous avez déjà travaillé avec des outils de soudureApprendre à brancher un potentiomètre est un processus assez simple.

Partie 1: Sélection et préparation d'un pot

Placez votre pot sur une surface plane.

étape 1:Déterminez les trois extrémités principales qui dépassent le centre du pot et placez votre pot sur une surface plane avec les trois extrémités tournées vers vous.Votre terrain est situé au premier terminal.Le terminal intermédiaire, ou terminal 2, est le signal d'entrée du pot. Le signal de sortie est connecté au troisième terminal, ou terminal 3.L'arbre supérieur est en charge d'un petit anneau connecté au deuxième terminalEn le tournant, vous pouvez régler la hauteur ou la basse de l'entrée.

Regardez les chiffres de la résistance.

étape 2:Les pots sont rarement utilisés pour contrôler des signaux supérieurs à quelques volts, mais la résistance qu'ils fournissent est importante.Plus la portée est grande, plus vous contrôlez votre appareil.Un pot de 200K peut fournir une résistance maximale de 200- Je ne sais pas.

Conseil: Il est important de connaître la résistance d'un pot pour déterminer s'il convient ou non à la tâche à accomplir.Le pot de 1000 ohms ne fournira pas assez de portée pour un système stéréo., mais il devrait suffire pour un interrupteur plus faible.

trois bornes

étape 3:Placez votre pot sur une surface plane, de sorte que les trois terminaux vous regardent.Si vous savez que vous allez installer le pot dans un endroit spécifiqueRetournez les trois bornes de manière à ce qu'elles soient tournées vers vous.

• Si vous utilisez une planche à pain, placez la casserole sur les rangées les plus hautes, les bornes face à vous.
• Avant d'ouvrir des panneaux ou de souder des connexions, débranchez votre appareil électronique.

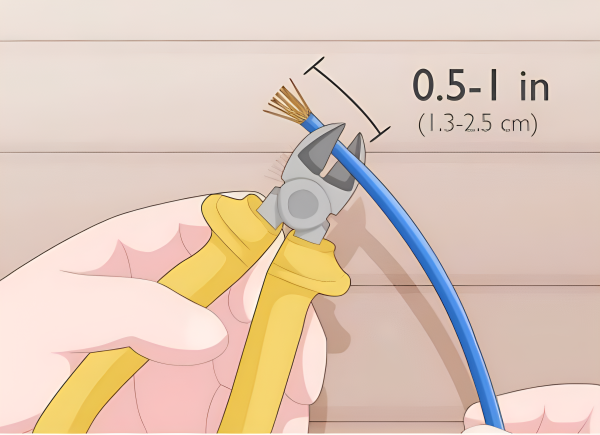

couper 0,5 ′′ à 1 ′′ (1,3 ′′ à 2,5 cm)

étape 4:Tant que le fil de soudure n'est pas acide, vous pouvez connecter les bornes à l'appareil avec n'importe quel type de fil de soudure.Mesurer chaque longueur du fil du terminal à l'appareil si vous avez un emplacement d'installation mis en placeDécouper et retirer 0,5 ′′ (1,3 ′′ 2,5 cm) de plastique de la pointe de chaque fil en utilisant les encoches sur les lames du coupeur

• Réglez votre décapant pour qu'il corresponde à la largeur du fil afin d'assurer une bande propre.
• Préparez votre fer à souder et votre flux sur votre surface de travail car vous aurez besoin de souder vos fils.
• La plomberie utilise du fil de soudage à base d'acide, incompatible avec votre électronique.
• Si les câbles de soudure ne fonctionnent pas, ceux-ci peuvent être utilisés pour câbler un type spécifique d'appareil électronique nécessitant des câbles spécialisés.

Partie 2: souder vos bornes

• étape 5:Connectez un fil de terre du terminal 1 sur la gauche au châssis.,Pour connecter le fil au terminal, appuyez sur la pointe de soudage contre la connexion.Souder l'autre extrémité du câble à n'importe quelle exposition, une surface métallique non peinte sur votre appareil électronique.

• Si vous voulez, vous pouvez utiliser le terminal 3 sur la droite, mais vous devrez tourner le bouton dans le sens des aiguilles d'une montre pour réduire le signal.

•

  Connectez le circuit de sortie de votre appareil au terminal central

  étape 6:Connectez le circuit de sortie de votre appareil à la borne centrale.,Le fil doit être soudé à la connexion métallique située à l'arrière de la connexion de sortie de votre appareil électronique.

  L'entrée du potentiomètre est connectée au terminal central, ce qui signifie que le signal sort de l'électronique, entre au terminal 2 et sort ensuite du terminal 3.le terminal 2 doit être connecté au port qui envoie le signal d'origine du dispositif.

  Cela impliquerait de connecter le terminal 2 à la prise de sortie d'une guitare. Cela impliquerait de connecter le terminal 2 au terminal de sortie du haut-parleur d'un amplificateur audio intégré.





  le terminal 3

  étape 7:Connectez le terminal 3 à l'entrée de l'appareil. Le terminal 3 est la sortie du potentiomètre. C'est l'endroit où le pot envoie les données à l'appareil.En étain une longueur de fil de soudure exposé et le placer directement sur le terminal. Connectez le fil au port d'entrée de votre appareil électronique après le chauffer avec votre stylo à souder.Recherchez l'ouverture en métal exposé à l'arrière du bouton ou la connexion du câble à l'arrière du portPour connecter le pot, souder le fil directement à celui-ci.

• Le terminal 3 est où le signal de votre pot sort, donc il doit être câblé à l'endroit où vous voulez envoyer le signal.
• Cela impliquerait de connecter le terminal 3 à la prise d'entrée d'une guitare. Le terminal 3 d'un amplificateur audio serait connecté aux canaux d'entrée.

•  Partie 3: Utiliser votre potentiomètre



  Le potentiomètre de mesure

  étape 8:En utilisant un voltmètre, vérifiez que votre pot est opérationnel. Connectez les bornes du voltmètre aux bornes d'entrée et de sortie du pot. Pour fournir un signal, allumez le voltmètre et tournez le cadran.Pour régler le signalVotre potentiomètre est opérationnel si la lecture du signal du voltmètre monte et descend lorsque vous tournez le bouton.

  Si le voltmètre enregistre un signal de votre pot mais que l'appareil ne fonctionne pas lorsque vous allumez vos appareils électroniques, il y a un problème avec les connexions soudéses.





  le signal de votre pot

  étape9:Tournez l'arbre pour régler le signal de votre appareil, allumez votre appareil électronique et envoyez un signal au pot en jouant de la musique, en frappant une note de guitare ou en allumant une lumière.Pour réduire le volume ou la luminositéPour augmenter le volume ou le niveau de lumière, tournez l'arbre à droite. Pour éteindre la sortie, tournez l'arbre à gauche.

  Vous pouvez maintenant régler la résistance que votre signal reçoit en utilisant votre pot.



  régler la résistance

•





  Si vous voulez, vous pouvez ajouter un bouton en le glissant sur le potentiomètre.si vous voulez améliorer l'esthétique de votre potentiomètreIl existe sur le marché de nombreux boutons conçus pour glisser sur l'arbre d'un pot et améliorer son apparence.

  Vous pouvez trouver quelles options sont disponibles pour votre marque et votre modèle spécifiques dans les magasins en ligne d'électronique.
