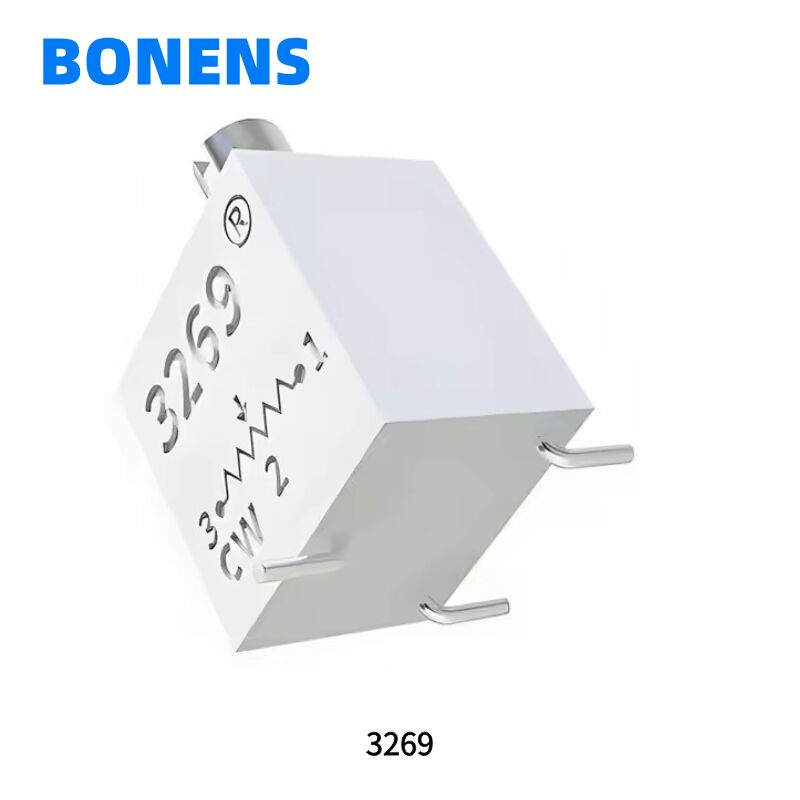

3269X 102 202 502 103 203 253 503 Résistant réglable au potentiomètre de précision SMD
3269X 102 202 502 103 203 253 503 Résistant réglable au potentiomètre de précision SMD
Key Attributes
Nom de la marque:BONENS
Model Number:3269P
Place of Origin:Sichuan, Chine
Minimum Order Quantity:50
Price:$0.25-$0.4
Supply Ability:1000/7 jours, 5000/10 jours et 10000/14 jours
Delivery Time:5-8 jours ouvrables
Payment Terms:L/C, D/A, D/P, T/T, Western Union, ,
Standard Packaging:Emballage en carton
Product Summary
3269P potentiomètre de résistance variable Le potentiomètre de la série 3269 est un type de potentiomètre.système, c'est-à-dire qu'un contact en mouvement se déplace sur le corps résistif pour obtenir une sortie de tension partielle.La fonction du potentiomètre est de régler la tension (y compris la ...
Détails de produit
Mettre en évidence:
Sept valeurs de résistance
,Construction de précision SMD
,Réglage précis de la tension
Range Of Nominal Resistance:
10Ω à 5M
Resistance Tolerance:
± 10% ± 5% (personnalisation)
Rated Power:
0.25 W (maximum 200 V)
Temperature Range:
-55°C~+125°C
Total Mechanical Travel:
12 ± 2 cycles
Starting Torque:
≤ 25 mN.m
Resistance Values:
102 à 503
Type:
Potentiomètre de précision CMS
Application:
Instruments, mètres
Description de produit
Spécifications détaillées et caractéristiques
3269P potentiomètre de résistance variable
Le potentiomètre de la série 3269 est un type de potentiomètre.
système, c'est-à-dire qu'un contact en mouvement se déplace sur le corps résistif pour obtenir une sortie de tension partielle.
système, c'est-à-dire qu'un contact en mouvement se déplace sur le corps résistif pour obtenir une sortie de tension partielle.
La fonction du potentiomètre est de régler la tension (y compris la tension CC et la tension du signal) et l'amplitude de l'amplitude de l'amplitude du potentiomètre.
le courant.
le courant.
3269X potentiomètre de résistance variable
3269 Les potentiomètres sont principalement utilisés dans les instruments, les compteurs, les postes et les télécommunications, les équipements électriques, les signaux ferroviaires, l'aviation, l'aérospatiale et d'autres domaines
3269W potentiomètre de résistance variable
Élément de cermet à résolution stable et infinie
Mode d'ajustement vertical et horizontal
Compatibles avec les procédés de fabrication de montage de surface
Conforme à la réglementation RoHS
Mode d'ajustement vertical et horizontal
Compatibles avec les procédés de fabrication de montage de surface
Conforme à la réglementation RoHS
Paramètres du produit
|
|
Plage de résistance nominale
|
10Ω à 5MΩ
|
|
Tolérance à la résistance
|
± 10% ± 5% (personnalisation)
|
|
|
Résistance terminale
|
≤ ± 1%R ou 2Ω
|
|
|
Variation de la résistance au contact (CRV)
|
≤ ± 1%R ou 3Ω
|
|
|
Résistance à l'isolation
|
≥ 1 GΩ (100 V CA)
|
|
|
Résister à la tension
|
600V (valeur de pointe en courant continu ou en courant alternatif)
|
|
|
Voyage électrique efficace
|
12 ± 2 cycles
|
|
|
Caractéristiques de l'environnement
|
Puissance nominale
|
0.25 W (maximum 200 V)
|
|
Plage de température
|
-55°C à +125°C
|
|
|
Coefficient de température
|
Pour les appareils de traitement des eaux usées:
|
|
|
Collision (390 m/S2, 4000 fois)
|
ΔR≤±1%R
|
|
|
Vibration (10 à 500 Hz, 0,75 mm, 6 heures)
|
Les données de l'échantillon doivent être conservées dans le système de mesure.
|
|
|
Variation de température (-55°C/30min,
+125°C/30min, 5 cycles) |
ΔR≤±2%R,
Le taux d'émission de CO2 doit être supérieur ou égal à: |
|
|
Catégorie climatique (IEC68-2-2)
|
ΔR≤± (3%R+0,1Ω),Résistance à l'isolation≥100MΩ
|
|
|
Résistance électrique (0,5 W, 1000 h)
|
Le système de mesure de la température doit être conforme à l'annexe I.
|
|
|
Durabilité mécanique (200 cycles)
|
Pour le calcul de la valeur de l'énergie utilisée, les valeurs d'énergie utilisées sont les suivantes:
|
|
|
Chaleur humide constante (IEC68-2-3, Ca, 96h)
|
ΔR≤± (3%R+0,1Ω), Résistance à l'isolation ≥100MΩ
|
|
|
Caractéristiques physiques
|
Parcours mécanique total
|
12 ± 2 cycles
|
|
Le couple de démarrage
|
≤ 25 mN.m
|
Taille du produit
R: Remplacement. S'il y a des articles défectueux, nous les créditerons généralement à notre client ou les remplacerons lors de la prochaine expédition.
Q5: Comment vérifiez-vous toutes les marchandises dans la ligne de production?
R: Nous avons une inspection sur place et une inspection du produit fini. Nous vérifions les marchandises lorsqu'elles entrent dans la procédure de production de l'étape suivante.
