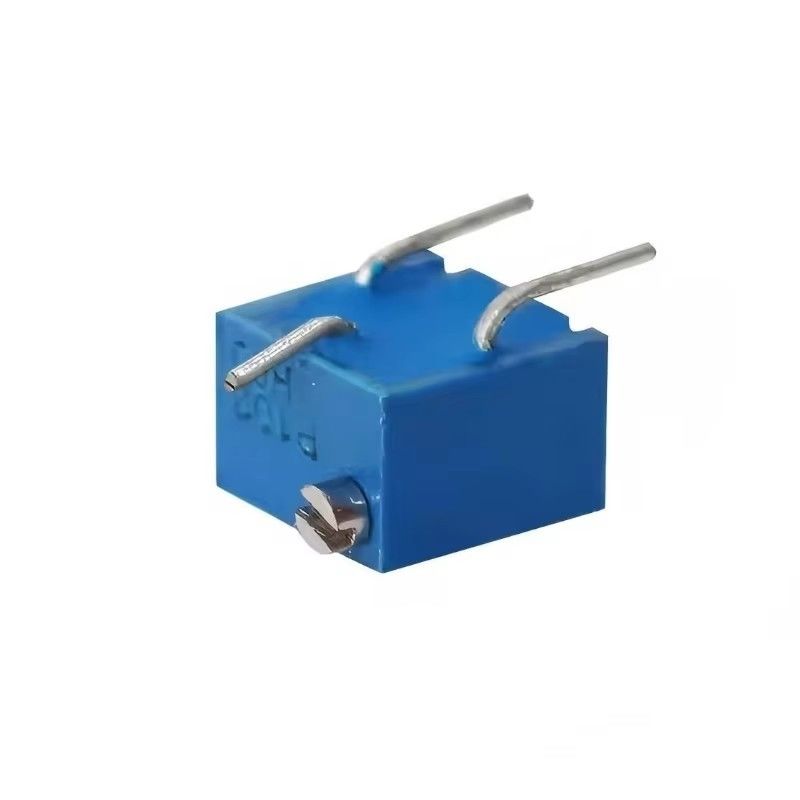

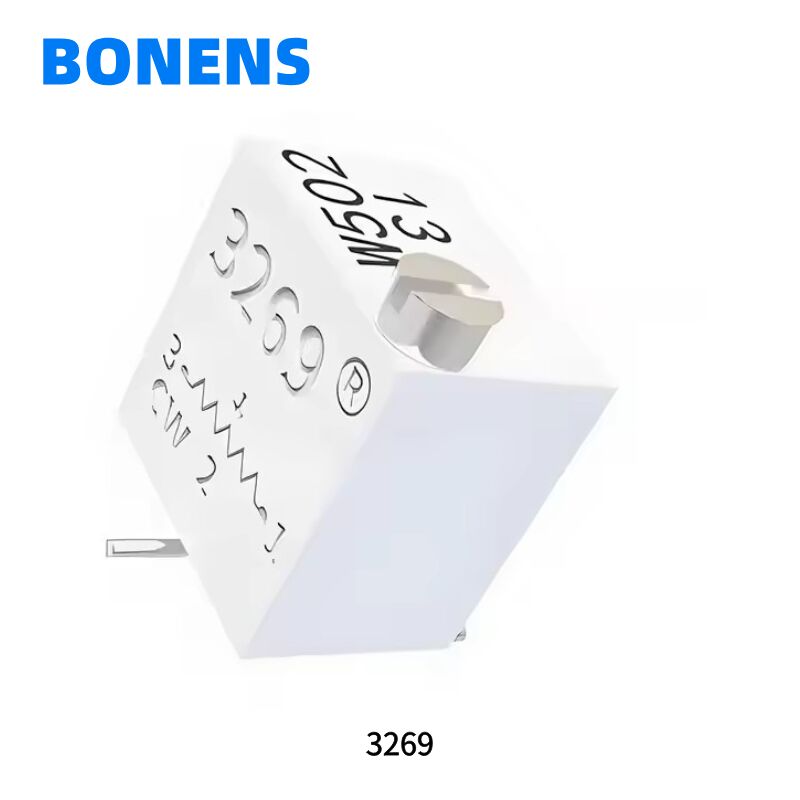

Potentiomètre CMS 3269X, potentiomètre de précision, résistance réglable multi-tours 3269
Potentiomètre CMS 3269X, potentiomètre de précision, résistance réglable multi-tours 3269
Key Attributes
Nom de la marque:BONENS
Model Number:3269P
Place of Origin:Sichuan, Chine
Minimum Order Quantity:50
Price:$0.25-$0.4
Supply Ability:1000/7 jours, 5000/10 jours et 10000/14 jours
Delivery Time:5-8 jours ouvrables
Payment Terms:L/C, D/A, D/P, T/T, Western Union, ,
Standard Packaging:Emballage en carton
Product Summary
Potentiomètre à résistance variable 3269P La série de potentiomètres 3269 est un type de potentiomètre. Elle est généralement composée d'un corps résistif et d'un système rotatif ou coulissant , c'est-à-dire qu'un contact mobile se déplace sur le corps résistif pour obtenir une sortie de tension ...
Détails de produit
Mettre en évidence:
Conception CMS multi-tours
,Réglage de précision
,Sortie de tension stable
Range Of Nominal Resistance:
10Ω à 5M
Resistance Tolerance:
± 10% ± 5% (personnalisation)
Rated Power:
0.25 W (maximum 200 V)
Temperature Range:
-55°C~+125°C
Total Mechanical Travel:
12 ± 2 cycles
Starting Torque:
≤ 25 mN.m
Type:
Le potentiomètre SMD
Mounting:
Montage en surface
Application:
Instruments, équipements électriques
Description de produit
Spécifications détaillées et caractéristiques
Potentiomètre à résistance variable 3269P
La série de potentiomètres 3269 est un type de potentiomètre. Elle est généralement composée d'un corps résistif et d'un système rotatif ou coulissant
, c'est-à-dire qu'un contact mobile se déplace sur le corps résistif pour obtenir une sortie de tension partielle.
, c'est-à-dire qu'un contact mobile se déplace sur le corps résistif pour obtenir une sortie de tension partielle.
La fonction du potentiomètre est d'ajuster la tension (y compris la tension continue et la tension de signal) et la magnitude du
courant.
courant.
Potentiomètre à résistance variable 3269X
Les potentiomètres 3269 sont principalement utilisés dans les instruments, les compteurs, les télécommunications, les équipements électriques, les signaux ferroviaires, l'aviation, l'aérospatiale et d'autres domaines
Potentiomètre à résistance variable 3269W
Élément cermet stable, résolution infinie
Styles de réglage verticaux et horizontaux
Compatible avec les processus de fabrication de montage en surface
Conforme RoHS
Styles de réglage verticaux et horizontaux
Compatible avec les processus de fabrication de montage en surface
Conforme RoHS
Paramètres du produit
|
|
Plage de résistance nominale
|
10Ω~5MΩ
|
|
Tolérance de résistance
|
±10% ±5% (personnalisation)
|
|
|
Résistance de terminaison
|
≤±1%R ou 2Ω
|
|
|
Variation de la résistance de contact (CRV)
|
≤±1%R ou 3Ω
|
|
|
Résistance d'isolement
|
≥ 1GΩ (100V AC)
|
|
|
Tension de tenue
|
600V (valeur de crête CC ou CA)
|
|
|
Course électrique effective
|
12±2 cycles
|
|
|
Caractéristiques environnementales
|
Puissance nominale
|
0.25W (200V max)
|
|
Plage de température
|
-55°C~+125°C
|
|
|
Coefficient de température
|
±250, ±100ppm/°C
|
|
|
Choc (390m/S2, 4000 fois)
|
ΔR≤±1%R
|
|
|
Vibration (10-500HZ, 0.75mm, 6h)
|
ΔR≤±1%R, ΔUab/Uac≤±2%R, coupure électrique≤100μS
|
|
|
Variation de température (-55°C/30min,
+125°C/30min, 5 cycles) |
ΔR≤±2%R,
ΔUab/Uac≤±1%R |
|
|
Catégorie climatique (IEC68-2-2)
|
ΔR≤± (3%R+0.1Ω), Résistance d'isolement≥100MΩ
|
|
|
Endurance électrique (0.5W, 1000h)
|
ΔR≤± (3%R+0.1Ω), CRV≤±3%R ou 5Ω
|
|
|
Endurance mécanique (200 cycles)
|
ΔR≤± (3%R+0.5Ω), CRV≤±3%R ou 5Ω
|
|
|
Chaleur humide stable (IEC68-2-3, Ca, 96h)
|
ΔR≤± (3%R+0.1Ω), Résistance d'isolement≥100MΩ
|
|
|
Caractéristiques physiques
|
Course mécanique totale
|
12±2 cycles
|
|
Couple de démarrage
|
≤25mN.m
|
Taille du produit
R: Remplacement. En cas d'articles défectueux, nous créditons généralement notre client ou remplaçons lors de la prochaine expédition.
Q5: Comment vérifiez-vous toutes les marchandises sur la chaîne de production ?
R: Nous avons une inspection sur place et une inspection des produits finis. Nous vérifions les marchandises lorsqu'elles passent à l'étape de production suivante.
