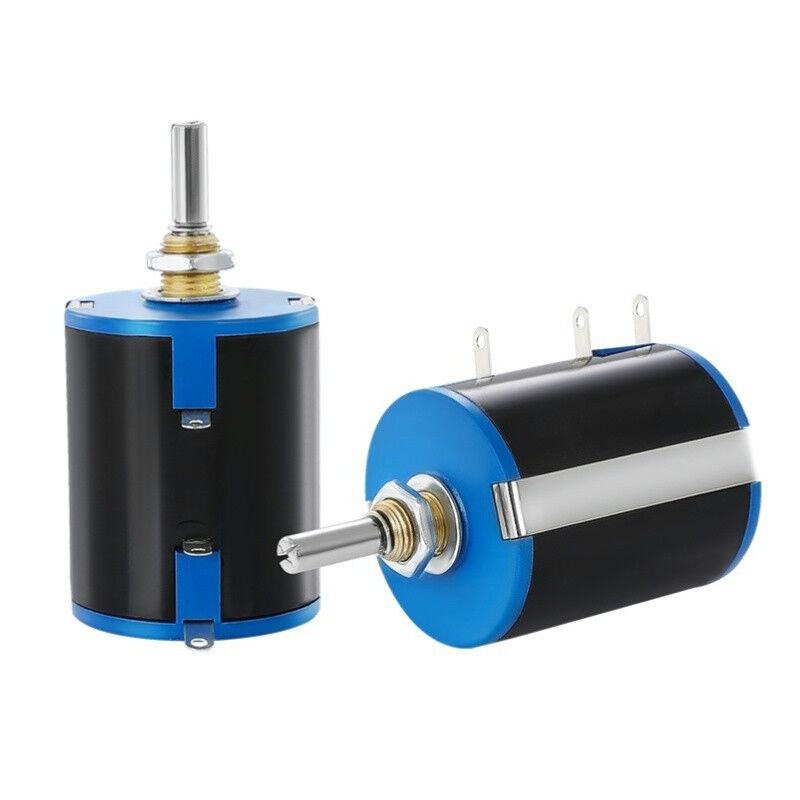

Potentiomètre à enroulement par câble multicoil de précision WXD4-23-3W 100R 1.5K 3.3K 6.8K 22K 47K BONENS

Détails de produit

Lieu d'origine: Chine

Nom de marque: BONENS

Numéro de modèle: Le nombre d'étoiles

Conditions de paiement et d'expédition

Obtenez le meilleur prix
Mettre en évidence:

1Potentiomètre à enroulement par fil multicoil de précision.5K

,

6.8K Potentiomètre de précision multicoil

,

3Potentiomètre à enroulement par câble multicoil de précision.3K

Potentiomètre à enroulement par câble multicoil de précision WXD4-23-3W 100R 1.5K 3.3K 6.8K 22K 47K BONENS

Nom du produit

WXD4-23 100 ohm multi-tours 3W câble enroulé 101 potentiomètre b100k 3W 1K 2K2 3K3 4K7 5K6 10K 15K 22K 47K

Valeur de la résistance au point: 100 Ω 220 Ω 330 Ω 470 Ω 560 Ω 680 Ω 1K 1K5 2K2 3.3K 4.7K 5.6K 6.8K 10K 100K 22K 33K 47K 15K

WXD4-23 multi-turn winding potential 3W 1K 2K2 4K7 10K 22K 47K 3K3 5K6 100K

Description du produit:

Modèle: wxd4-23-3w
Attribut: potentiomètre de précision à plusieurs tours
Emballage: 1 boîte/5 pièces

1, Conditions environnementales d' utilisation:

Température ambiante: -50 à +100 °C;

température relative: 98% à une température de +40 °C;

la pression atmosphérique est de 107 à 47 kPa;

Vibration: la fréquence de vibration est de 10 à 500 Hz, avec une accélération de 98 m/s2;

Collision: fréquence de 40 à 80 fois par minute, accélération de 147 m/s2;

Centrifugeuse: accélération de 98 m/s2.

2, Type, principaux paramètres et dimensions

1Les types et les dimensions externes des potentiomètres sont indiqués à la figure 1 et au tableau 1.

Dimensions extérieures et dimensions de l'installation

.

modèle Forme de l'extrémité de l'axe Longueur de l'axe Angle mécanique Perspective électrique Nombre de tours
Le numéro de série: ZS-3 20·25·32 3600 ± 20 3600 ± 10 10
Zs-1

2La puissance nominale du potentiomètre est de 3 W et la haute tension de fonctionnement est de 200 V (valeur effective du courant continu ou du courant alternatif).
3La série de résistances est indiquée dans le tableau 2 (c'est-à-dire la série e12).
La précision linéaire des potentiomètres est divisée en ± 0,2%, ± 0,3%, ± 0,5% et ± 1%.
5Le modèle, le code de variété et l'exemple de remplissage du contrat pour le potentiomètre: wxd4-23-3-10k ω ± 5% - c ± 0.3-25zs-3-4 GB/T15880-95résistance nominale et erreur, la précision linéaire, la longueur de l'arbre, le type d'extrémité de l'arbre, le niveau de résistance à l'usure et le code de la présente norme sont fournis.

WXD4-23 multi-turn winding potential 3W 1K 2K2 4K7 10K 22K 47K 3K3 5K6 100K

Caractéristiques du produit

1. Énergie électrique: résister à 750V (50Hz valeur effective AC) pendant 1 minute sans panne ou phénomène de renard volant;
2Résistance à l'isolation: avant l'humidité, ≥ 200m ω, après la marée ≥ 20m ω;
3- couple de rotation: 50 à 500 gf.cm, avec un rapport de couple de 1:3;
4Niveau de résistance à l'usure: niveau 3 pour 10000 cycles, niveau 4 pour 5000 cycles;
5. chaleur de marée constante: après 96 heures à 40 ± 2 °C et une humidité relative de 93 ± 3% δ R/r ne dépasse pas ± 1%;
6. Charge électrique: après 48 heures de charge de puissance nominale δ R/r ne dépasse pas 1%.

WXD4-23 multi-turn winding potential 3W 1K 2K2 4K7 10K 22K 47K 3K3 5K6 100K

Taille du produit

WXD4-23 multi-turn winding potential 3W 1K 2K2 4K7 10K 22K 47K 3K3 5K6 100K

WXD4-23 multi-turn winding potential 3W 1K 2K2 4K7 10K 22K 47K 3K3 5K6 100K

Paramètres de spécification:

Lieu d'origine
Chine
Chine
le Sichuan
Numéro de modèle
Le numéro de série WXD4
Le type
Potentiomètre rotatif
D/C
tout neuf
Technologie
Alliages métalliques
Résistance
100 à 100K
Résistance Tolérance
± 2% à ± 5%
Puissance nominale
3W
Voltage de fonctionnement max.
Pour les appareils électriques
Température de fonctionnement
55°C à + 125°C
La tolérance
± 10%
Diamètre
22.2 mm
Intégré dans Switch
Aucune
Style de finition
Pinceau PC
Taille de l'arbre
0.250" (6,35 mm)
Produire une expérience
17 ans
Type de société
Fabrique
Nom de marque
Les os
Type de puits
Arbre métallique
Linearité
± 0,1% à ± 1%
Diamètre de l'arbre
6 mm
numéro de pièce
Wxd4-23-3w
Produit d'origine
Je suis désolé.
Produits de fabrication
Je suis désolé.
Certificat
Les données de référence doivent être fournies conformément à l'annexe I.



domaine d'application

WXD4-23-3W 10K European Multi-Circle Wind Power Power Sliding Voltizer est adapté aux télécommunications, aux instruments et équipements électriques et électroniques,comme réglage précis de la tension et du courant en courant continu ou basse fréquenceLes caractéristiques de la stabilité
