Détails de produit
Lieu d'origine: Chengdu, Sichuan
Nom de marque: BONENS
Numéro de modèle: RXLG
Conditions de paiement et d'expédition
Délai de livraison: 5 à 8 jours
Conditions de paiement: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Plage de puissance nominale: |
60w à 2000w |
Plage de tension de fonctionnement: |
Pour les appareils de traitement de l'air |
Plage de résistance nominale: |
0.1Ω~100KΩ |
Pression de résistance maximale: |
Des émissions de CO2 |
La plus haute précision: |
1% |
Classification de propriété intellectuelle: |
IP00/IP33 |
Vibration: |
1.5g |
Plage de dérive de température: |
≤ 400 ppm/°C |
Plage de température de fonctionnement: |
-55°C ≈ +275°C |
Le câblage: |
fil / plomb / insertion |
Plage de puissance nominale: |
60w à 2000w |
Plage de tension de fonctionnement: |
Pour les appareils de traitement de l'air |
Plage de résistance nominale: |
0.1Ω~100KΩ |
Pression de résistance maximale: |
Des émissions de CO2 |
La plus haute précision: |
1% |
Classification de propriété intellectuelle: |
IP00/IP33 |
Vibration: |
1.5g |
Plage de dérive de température: |
≤ 400 ppm/°C |
Plage de température de fonctionnement: |
-55°C ≈ +275°C |
Le câblage: |
fil / plomb / insertion |
Nom du produit

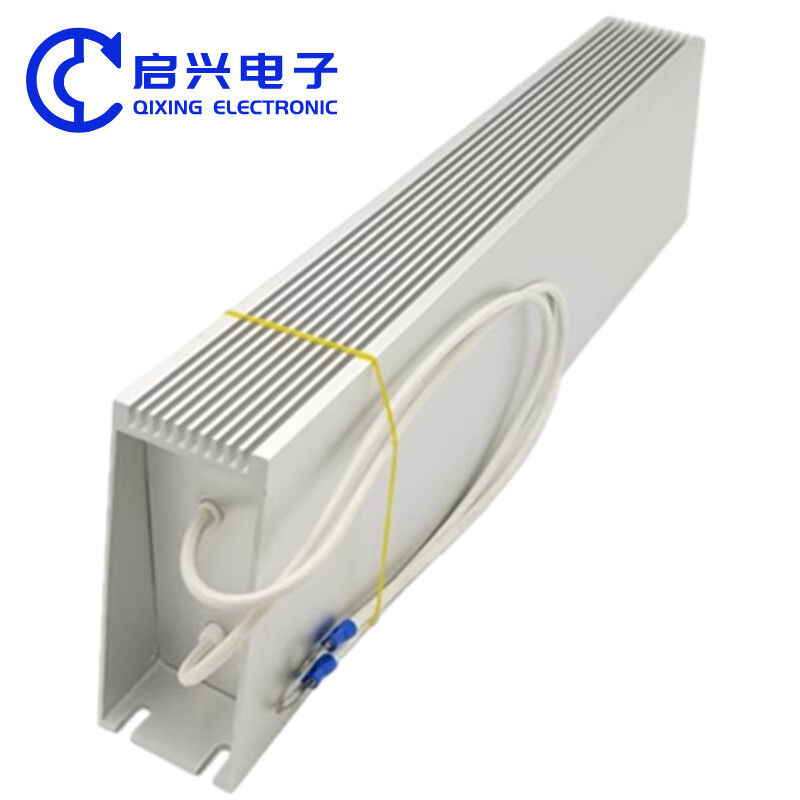

RXLG Inverter Casse en aluminium Résistance au freinage 1000W 75RJ Servo moteur Résistance au freinage régénérateur 1000W 20RJ
Introduction au produit
Résistance en coque en aluminium trapézoïdale RXLG, également connue sous le nom de résistance de freinage, résistance de régénération, résistance de charge, résistance de décharge, résistance de freinage, résistance de haute puissance, résistance de décharge, etc.
La résistance de frein en coque en aluminium RXLG adopte une coque en alliage d'aluminium à dissipation de chaleur élevée et un matériau résistant aux températures élevées comme matrice de résistance,une isolation élevée et des pots de remplissage non combustibles, et le substrat de résistance est étroitement combiné avec le fil de résistance et la coque métallique, qui a une grande stabilité et une conductivité thermique.grande puissance et forte résistance à la surcharge, petite taille, installation facile, belle apparence, adapté à un environnement de contrôle industriel difficile, et est un produit de support idéal pour l'alimentation électronique.,les ascenseurs, les laminoirs, les grues, les machines à tirer du fil et les essais de vieillissement de la charge
Définition du produit
RX20 tube en porcelaine haute puissance charge vieillissement décharge frein réglable résistance coulissante
Coquille extérieure | Une bonne dissipation de chaleur, adaptée à l'installation de dissipateurs de chaleur, une isolation élevée, une structure complète de soudage par fusion, installée sur le substrat, devrait avoir un effet d'absorption de chaleur,avec une structure de moulage de protection de l'environnementAucun enroulement inductif de composants peu réactifs |
Fil conducteur | Fil constant ou fil en alliage de nichrome, selon la valeur de résistance |
Matériaux de base | La porcelaine en céramique ou en talc dépend de la taille physique |
Disque à chaleur | La fabrication est fine, l'enroulement uniforme, l'utilisation de revêtements inorganiques et l'isolation est durable. |
Caractéristiques du produit
Caractéristiques de la résistance en aluminium trapézoïdale RXLG:
1- Petite taille, puissance élevée, forte capacité de surcharge, bonne dissipation thermique, résistance aux intempéries, résistance aux vibrations
2. facile à installer, facile à fixer le radiateur. Il convient à une utilisation dans des environnements exigeants et difficiles
3. RXLG série trapézoïdale résistance en coque d'aluminium est faite de coque d'alliage d'aluminium à dissipation de chaleur élevée
4. résistant à la haute température résine de silicone et la fumée de silice matériau de remplissage complètement scellé, non toxique et inodore. protection de l'environnement, vert et sûr
5La structure du fil de résistance à l'enroulement est en céramique. Le fil électrolytique est en constantan et nickel-chrome.performances stables et longue durée de vie
Caractéristiques électriques
La coque en aluminium a de bonnes performances de dissipation de chaleur, résistance aux intempéries, résistance aux vibrations, facile à installer étroitement, facile à attacher des radiateurs,et est adapté à une utilisation dans des environnements exigeants et difficiles.
Taille du produit
功率 Le pouvoir |
尺寸/Dimension ((mm) | |||||||||
Une ±2 |
B ± 2 | C ± 1 | D ± 1 | E ± 1 | F ± 1 | 配线2 (mm) |
端子 | 阻值范围 Résistance |
图面 En photo |
|
60 W | 115 | 96 | 40 | 20 | 5.5 | 1.5 | 2.5-5S | 0.1Ω-10KOh | Le tableau A | |
80 W | 140 | 121 | 40 | 20 | 5.5 | 1.5 | 2.5-5S | 0.1Oh- 10KOh | Le tableau A | |
100 W | 165 | 146 | 40 | 20 | 5.5 | 1.5 | 2.5-5S | 0.1Oh- 10KOh | Le tableau A | |
120 W | 190 | 171 | 40 | 20 | 5.5 | 1.5 | 2.5-5S | 0.1Oh- 10KOh | Le tableau A | |
150 W | 215 | 196 | 40 | 20 | 5.5 | 1.5 | 2.5-5S | 0.1Oh- 10KOh | Le tableau A | |
200 W | 165 | 135 | 60 | 30 | 5.5 | 1.5 | 2.5-5S | 0.1Oh- 10KOh | Le tableau A | |
300 W | 215 | 185 | 60 | 30 | 5.5 | 1.5 | 2.5-5S | 0.1Oh- 10KOh | Le tableau A | |
400 W | 265 | 235 | 60 | 30 | 5.5 | 1.5 | 2.5-5S | 0.1Oh- 10KOh | Le tableau A | |
500 W | 335 | 305 | 60 | 30 | 5.5 | 1.5 | 2.5-5S | 0.1Oh- 10KOh | Le tableau A | |
800 W | 400 | 381 | 61 | 59 | 5.5 | 40 | 2.5 | 3.5-6S | 0.1Oh- 10KOh | ImageB |
Un kilowatt | 400 | 382 | 50 | 108 | 5.5 | 30 | 2.5 | 3.5-7S | 0.1Oh- 10KOh | ImageB |
1.2 kW | 450 | 432 | 50 | 108 | 5.5 | 30 | 2.5 | 3.5-8S | 0.1Oh- 10KOh | ImageB |
1.5 kW | 485 | 467 | 50 | 108 | 5.5 | 30 | 2.5 | 3.5-9S | 0.1Oh- 10KOh | ImageB |
2 kW | 650 | 632 | 50 | 108 | 5.5 | 30 | 2.5 | 3.5 à 10S | 0.1Oh- Une centaine de milliers.Oh | ImageB |
Courbe de hausse de la température de surface
Curve de dératation
UnePP
ZONE de localisation
1. RXLG résistance en coque en aluminium trapézoïdale est utilisé comme une résistance de freinage pour protéger l'onduleur et le servo contre les dommages de la puissance de régénération du moteur
2. RXLG résistance en coque en aluminium trapézoïdale est utilisé comme une fausse charge dans les équipements électroniques de puissance tels que les générateurs et les systèmes d'onduleurs pour tester les indicateurs de performance de l'équipement
3Les résistances en coque en aluminium trapézoïdale RXLG sont utilisées comme résistances d'échantillonnage, résistances de limite de courant, résistances de démarrage, résistances de décharge, résistances de charge, résistances de régénération,une résistance à haute résistance à l'eau de pluie
4La résistance en coque en aluminium trapézoïdale RXLG est utilisée comme élément limitant le courant ou élément divisor de tension dans le circuit d'un onduleur, d'un servo,d'une puissance de sortie supérieure ou égale ou supérieure à 300 W
L'emballage de la production
Les résistances de freinage en aluminium RXLG sont emballées individuellement dans des cartons
Code d'identification du produit fini
RXLG | 200 | 50R | Je | L |
Catégorie de produits | puissance nominale | résistance | Précision | Le câblage |
Série RXLG (enveloppe en aluminium trapézoïdale) | 50 = 50 W 100 = 100 W |
R1 = 0,1Ω 100R = 100Ω |
F = ± 1% G = ± 2% H=± 3% J = ± 5% K = ± 10% |
T = fil L = plomb P = insérer |
*Remarques: RXLG 200W 50Ω ±5%, modèle: RXLG-200-50RJ-L; faible inductance, ajouter la lettre N dans le modèle, par exemple: N RXLG-200-50RJ
Il est recommandé d'utiliser des résistances
La résistance dans l'utilisation du circuit est recommandé de laisser 1,5 fois la marge de puissance, comme la tension du circuit 100V, courant 0,01A, puissance calculée: P = 100 * 0,01 = 1W,à ce moment la résistance ne peut pas utiliser 1W, calculer 1 * 1,5 = 1,5W, il n'y a pas de résistance de 1,5W, donc une résistance de 2W est nécessaire
