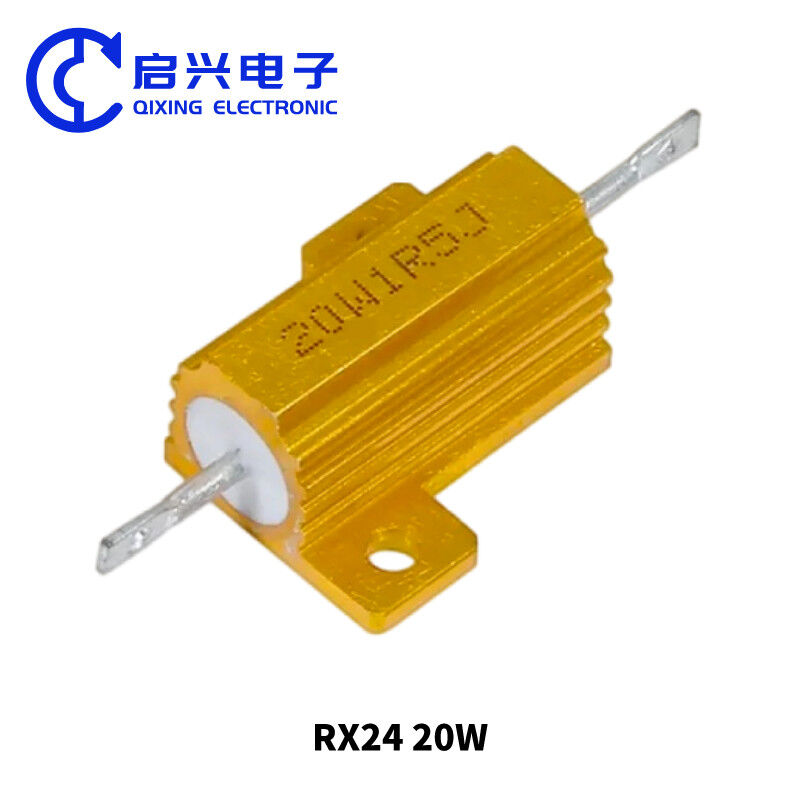

Résistance bobinée à coque en aluminium doré haute puissance 20W
RÉSISTANCE À COQUE EN ALUMINIUM DORÉ ①
Catalogues de produits Catalogues de produits
Résistance à coque en aluminium doré haute puissance
Résistance de lumière LED Résistance de lampe de voiture à LED
La surface de la résistance à coque en aluminium doré présente une rainure de dissipation thermique, une petite taille, une grande puissance, une résistance aux hautes températures, une forte capacité de surcharge, une résistance aux intempéries, une haute précision, une résistance inductive standard faible, une haute stabilité, une architecture solide et sa flexibilité est propice à de multiples options de combinaison, ce qui est propice à la protection mécanique et à une installation et une utilisation faciles.
1. Utilisation de céramiques résistantes aux hautes températures comme matrice de résistance, elle offre de hautes performances de dissipation thermique
1. Petite taille et grande puissance
2. Structure robuste et haute stabilité ;
3. Coque en aluminium pour la dissipation thermique, adaptée à l'installation de panneaux de dissipation thermique.
4. Moulage par compression de film de silicium-cuivre, bonnes performances d'isolation ;
5. Conforme aux exigences sans plomb/RoHS
Application du produit Application du produit
Domaine d'application des résistances à coque en aluminium doré haute puissance : largement utilisées dans les industries de l'alimentation électrique, des convertisseurs de fréquence, des ascenseurs, de l'audio de scène et des équipements haut de gamme
Dimensions Dimensions
| 20W |
Dimensions unité : mm |
| L1±2 |
L2±1 |
L3±1 |
A±1 |
B±1 |
C±1 |
E±0.3 |
S±1 |
H±0.5 |
| RXG24 10w |
32 |
19 |
14 |
15 |
15.5 |
10.5 |
2 |
±50 |
Avec plaque de dissipation thermique |
| RXG24 25w |
47 |
27 |
18 |
27 |
19 |
12.5 |
3.2 |
15.5 |
7 |
| RXG24 50w |
70 |
2000 |
39 |
29 |
21 |
12.5 |
3.2 |
15.5 |
7 |
| RXG24 80w |
102 |
66 |
35 |
47 |
37 |
28 |
4.5 |
温度: |
12 |
| RXG24 100w |
135 |
89 |
69 |
70 |
48 |
46 |
Avec plaque de dissipation thermique |
44.5 |
19.5 |
| RXG24 250w |
155 |
114 |
98 |
77 |
64 |
53 |
Avec plaque de dissipation thermique |
55.5 |
温度: |
| RXG24 300w |
155 |
114 |
98 |
77 |
64 |
53 |
Avec plaque de dissipation thermique |
55.5 |
温度: |
4. Des fusibles thermiques de différentes températures et exigences peuvent également être équipés selon les clients.
| 20W |
Puissance nominale |
Plage de résistance (Ω) |
tension de fonctionnement maximale (V) |
Surface de la plaque de dissipation thermique |
Poids
(g)
|
|
(V) |
Tension de surcharge maximale |
KAL |
NKAL
(non inductif) |
KAL |
NKAL
(non inductif) |
surface
(cm²) |
épaisseur
(mm) |
| RXG24 10w |
±50 |
1000 |
0.02-6K |
0.03-2.3K |
245 |
180 |
415 |
持续 |
6 |
| RXG24 25w |
温度: |
13 |
0.012-15K |
0.02-5.5K |
300 |
250 |
535 |
持续 |
11 |
| RXG24 50w |
2000 |
±50 |
0.01-40K |
0.02-12K |
1300 |
600 |
995 |
持续 |
20 |
| RXG24 80w |
80 |
0.010~15KΩ |
0.1-3.0K |
0.1-3.0K |
±100 |
J (±5%) |
995 |
Sans plaque de dissipation thermique |
90 |
| RXG24 100w |
0.012~20KΩ |
2000 |
0.4-50K |
0.12-25K |
1900 |
1340 |
995 |
Sans plaque de dissipation thermique |
160 |
| RXG24 250w |
200 |
55 |
0.6-80K |
0.15-40K |
2500 |
1750 |
4765 |
Sans plaque de dissipation thermique |
480 |
| RXG24 300w |
250 |
70 |
0.6-90K |
0.15-50K |
2500 |
1750 |
4765 |
Sans plaque de dissipation thermique |
550 |
Courbe de détarage de puissance et courbe d'élévation de température Courbe de détarage de puissance et courbe d'élévation de température
Courbe de détarage de puissance Courbe d'élévation de température
500
| 项 目Articles |
标准值Standard |
测试方法Méthodes de test |
项 目Articles
Surcharge de courte durée |
±1% |
2.5额定功率/5时间:
2.5 fois la puissance/5 secondes |
△R≤±(2%R0+0.05Ω)
Coefficient de température |
±200 PPM/
(%) |
实测温度:室温+100
(%)
Température de test : température ambiante 100
(%) |
±300PPM/℃
Résistance à la chaleur de soudure |
±1% |
以上350±10
(%)235±5℃Sans plaque de dissipation thermique时间:
Température de soudure : 350±10
(%), temps : 3 secondes |
耐电压
Tension de tenue diélectrique |
无烧毁或绝缘性破坏
Pas de rupture ni de claquage |
施加直流电压Application de tension continue500V持续1
分钟 |
在-55℃时放置30分钟然后在+25℃时放置10 .15分钟,然后
耐湿负载 |
Vie en charge humide |
±2.0%温度:
(%)235±5,相对湿度:90-95%,1
倍额定工作电压
J (±5%)1000小时(1.5小时开0.5小时关
)Tension nominale
(%)℃ |
, 90-95% HR pendant 1000h
负载寿命 |
Vie en charge |
±2.0%温度:
(%)℃,1
J (±5%)1000
小时(1.5小时开0.5小时关
)Tension nominale 1.5h ON, 0.5h
(%)℃ |
△R≤±(5%R0+0.05Ω)
可焊性 |
Soudabilité吃锡面积Zone de brasage
95% |
以上2±0.5
(%)235±5℃,时间:
2±0.5
(%)235±5 |
℃
pendant 2±0.5 secondes
分别按5,10,16倍功率加交流负荷5分钟
|
Appliquer respectivement une charge CA de 5, 10, 16 fois la puissance pendant 5 minutes |
Type Specification Spécification de type |
Résistance à boîtier en aluminium Résistance de lampe de voiture Résistance LED 20W |
par exemple : RX24TM20W15RJ |
RXG24 |
T |
| M20W |
15R
J |
产品类别
Catégorie de produit |
Style
小分类 |
Petite classification
安装方式 |
Mode d'installation
功率 |
Appliquer respectivement une charge CA de 5, 10, 16 fois la puissance pendant 5 minutes误差
Tolérance
RXG24金黄色铝壳电阻
Résistance dorée en aluminium |
Valeur de résistance du produit fini误差
ToléranceRXG24汽车电阻
Résistance automobile
T-
|
单边安装孔式S-
双边安装孔式T-type à trou de montage unilatéral
S-type à trou de montage bilatéral
M-
|
端子式
Y-
引线式 |
10W
25W
300W
R01 0.01Ω |
300W
R01 0.01Ω
R10 0.1Ω |
F ±1%
G ±2%
J ±5%
Emballage du produit Emballage du produit
Catalogues de produits Catalogues de produits
② RÉSISTANCE LED POUR FEUX DE VOITURE
Résistance de lumière LED Résistance de lampe de voiture à LED
Nom du produit Nom du produit
Résistance de clignotant LED automobile, résistance HID à boîtier en aluminium doré
Description du produit Description du produit
Résistance de lumière automobile, résistance LED, résistance décodeur HID, résistance à boîtier en aluminium, résistance 50W
1. Utilisation de céramiques résistantes aux hautes températures comme matrice de résistance, elle offre de hautes performances de dissipation thermique
2. Sélection de fil de résistance en alliage hautement stable, bobiné selon des méthodes de processus rigoureuses, et soudé par points sur deux bornes conductrices ou plus, ce qui confère à la résistance une forte résistance aux chocs et une haute stabilité. L'encapsulation avec peinture ininflammable offre une protection efficace au fil de résistance, améliorant ainsi sa durée de vie ;
3. Selon différents modèles de véhicules et les besoins des clients, assemblage de fusibles thermiques et de bases en plastique en produits finis.
Caractéristiques Caractéristiques du produit
1. Les résistances de réglage automobile ont les caractéristiques de grande puissance, de petite taille, de basse température et de performances stables ;
2. Une seule résistance peut atteindre une ou plusieurs valeurs de résistance ;
3. La matrice de résistance peut être choisie dans différentes formes telles que circulaire, plate ou carrée selon les différents modèles de véhicules et les exigences du client. Le fil de bobinage de résistance peut être plat ou rond. Peut être bobiné en ondulé : des bases en plastique peuvent être installées et assemblées selon les exigences du client, et peuvent être personnalisées avec plusieurs couleurs ;
4. Des fusibles thermiques de différentes températures et exigences peuvent également être équipés selon les clients.
| Application du produit Application du produit |
Largement utilisé dans différentes marques et types de voitures (résistance de ventilateur automobile/résistance de contrôle de vitesse de ventilateur/résistance de feu arrière automobile). |
Spécifications techniques Spécifications techniques |
modèle
puissance nominale (W) |
Plage de résistance (Ω)
Tolérance de résistance
(%)coefficient de température (×10- |
6/
tension d'isolement |
)
tension d'isolement |
|
(V) |
Tension de surcharge maximale |
|
(V) |
Avec plaque de dissipation thermique |
Sans plaque de dissipation thermique |
RX24 |
5
3 |
0.012～1KΩ
F (±1%) |
J (±5%) |
±100 |
|
±50 |
1000 |
1500 |
| 15 |
8 |
0.010~1.5KΩ |
| 20 |
12.5 |
0.012~7.5KΩ |
| 2000 |
15 |
0.012~10KΩ |
|
Appliquer respectivement une charge CA de 5, 10, 16 fois la puissance pendant 5 minutes |
60 |
0.010~15KΩ |
RXG24 |
75 |
45 |
| 0.012~20KΩ |
2000 |
3000 |
| 100 |
55 |
0.012~24KΩ |
| 75 |
55 |
0.012~30KΩ |
| 200 |
55 |
0.012~36KΩ |
| 250 |
60 |
0.012~39KΩ |
| 300 |
75 |
0.010~47KΩ |
500
| 200 |
0.010~51KΩ |
Caractéristiques de performance Paramètres principaux |
项 目Articles
标准值Standard |
测试方法Méthodes de test |
短时间过负荷
Surcharge de courte durée |
△R≤±(2%R0+0.05Ω)
增加10倍额定功率的电压或最高阻值并计算每次的阳值变化率 |
Augmenter la tension de 10 fois la puissance nominale ou la résistance la plus élevée et le taux de variation de la résistance de chaque calcul |
温度系数
Coefficient de température |
±300PPM/℃
实测温度:室温+100℃ |
Au moins 95% de couverture |
耐热性
Résistance à la chaleur de soudure |
△R≤±(1%R0+0.05Ω)
焊接温度:350±10℃,时间:3秒 |
1000小时(1.5小时开0.5小时关) |
温度循环
Cyclage thermique
△R≤±(5%R0+0.05Ω) |
在-55℃时放置30分钟然后在+25℃时放置10 .15分钟,然后
再 在+275℃时放置30分钟,然后 在+25℃时放置10-15分钟,共循环5次 |
1000小时(1.5小时开0.5小时关) |
placé à +275°C pendant 30 minutes, puis à +25°C pendant 10-15 minutes, soit un total de 5 cycles
耐湿负载
Vie en charge humide |
△R≤±(5%R0+0.05Ω)
温度:40±2℃,相对湿度:90-95%,1倍额定工作电压,时间 |
1000小时(1.5小时开0.5小时关) |
Tension nominale 1.5h ON, 0.5h OFF à 40±2℃, 90-95% HR pendant 1000h'
耐温负载寿命
Vie en charge à résistance thermique |
△R≤±(5%R0+0.05Ω)
在70±2℃恒温恒湿箱中施加额定电压或最大工作电压(取较小者) |
共1000小时(通1.5小时,断0.5小时)
Dans une boîte à température et humidité constantes de 70±2°C, appliquer la tension nominale ou la tension de fonctionnement maximale (la plus faible des deux) pendant un total de 1000 heures (1.5h ON, 0.5h OFF) |
可焊性 |
Soudabilité
吃锡面积95%以上 |
Au moins 95% de couverture |
焊接温度:245±3℃,时间:2±0.5秒245±3℃ for 2-3 seconds
断续过负荷
Surcharge intermittente |
△R≤±(1%R0+0.05Ω)
4倍额定电压或最高断续负荷电压(取较小者)测试1秒,停止25秒, |
循环10000+200次 |
Tester 4 fois la tension nominale ou la tension de surcharge intermittente maximale (la plus faible des deux) pendant 1 seconde, arrêter pendant 25 secondes. Boucler 10000+200 fois
引出端强 |
Résistance à la traction des bornes
△R±(2%R0+0.1Ω) |
拉力10N
Tension 10N |
耐燃性
Résistance au feu |
不可有明显火苗
Pas de flamme évidente
分别按5,10,16倍功率加交流负荷5分钟
|
Appliquer respectivement une charge CA de 5, 10, 16 fois la puissance pendant 5 minutes |
Type Specification Spécification de type |
Résistance à boîtier en aluminium Résistance de lampe de voiture Résistance LED 20W |
par exemple : RX24TM20W15RJ |
RXG24 |
T |
| M20W |
15R
J |
产品类别
Catégorie de produit |
Style
小分类 |
Petite classification
安装方式 |
Mode d'installation
功率 |
Puissance
成品阻值 |
Valeur de résistance du produit fini误差
ToléranceRXG24汽车电阻
Résistance automobile
T-
|
单边安装孔式S-
双边安装孔式T-type à trou de montage unilatéral
S-type à trou de montage bilatéral
M-
|
端子式
Y-
引线式 |
M-type terminal
Y-type fil de connexion
10W
25W |
300W
R01 0.01Ω
R10 0.1Ω |
15R 15Ω
40K 40KΩ
F ±1%
G ±2%
J ±5%
Profil de l'entreprise Profil de l'entreprise
Nous sommes une usine avec de nombreuses années d'expérience dans la production, dédiée à fournir aux clients des produits et services de haute qualité. Nous disposons d'équipements de production avancés et d'une équipe de recherche et développement professionnelle, qui peut fournir une capacité suffisante et accepter les commandes personnalisées OEM et ODM.
La qualité de nos produits a été largement reconnue par les clients, et notre service après-vente a également été très apprécié. Avec de nombreuses années d'expérience dans la production, nous avons fourni des services et une coopération à de nombreux clients renommés. Nous invitons les amis du monde entier à discuter de coopération, et nous fournirons le meilleur service et les meilleurs produits pour retourner la confiance et le soutien des clients.
Nous adhérons toujours à la philosophie d'entreprise « la qualité d'abord, le client d'abord », améliorons constamment notre propre qualité et notre niveau de service, et fournissons de meilleurs produits et services aux clients. Nous attendons avec impatience votre coopération et créons ensemble un avenir meilleur !
FAQ Questions :
1. qui sommes-nous ?
Nous sommes basés à Sichuan, Chine, à partir de 2005, vendons sur le marché intérieur (70,00%), Europe occidentale (8,00%), Amérique du Nord (5,00%), Sud
Asie (3,00%), Asie de l'Est (3,00%), Amérique du Sud (2,00%), Europe du Sud (2,00%), Europe de l'Est (2,00%), Moyen-Orient (2,00%), Asie du Sud-Est
Asie (2,00%), Océanie (1,00%). Il y a environ 51-100 personnes dans notre bureau.
2. comment pouvons-nous garantir la qualité ?
Toujours un échantillon de pré-production avant la production de masse ;
Toujours une inspection finale avant l'expédition ;
3. que pouvez-vous acheter chez nous ?
Potentiomètre, Résistance, Filtre EMI, Bouton, Interrupteur
4. pourquoi devriez-vous acheter chez nous et non chez d'autres fournisseurs ?
Notre société a été créée en 2005, qui développe et fabrique principalement différents types de potentiomètres, filtres de bruit AC DC,
et résistances de puissance en céramique et est un fabricant professionnel garantissant une haute qualité, les meilleurs services et le meilleur prix.
