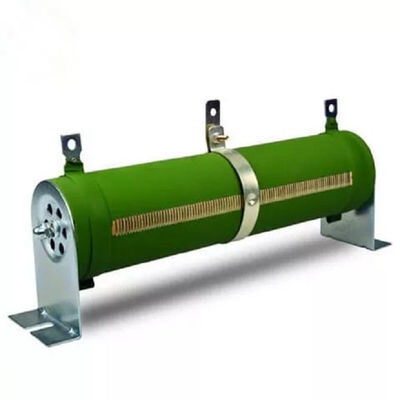

Résistance de freinage dynamique bobinée en tube céramique haute puissance 20W à 200W
Résistance de freinage dynamique bobinée en tube céramique haute puissance 20W à 200W
Key Attributes
Nom de la marque:BONENS
Model Number:RX20
Place of Origin:Sichuan, Chine
Standard Packaging:emballage en carton
Product Summary
Résistance de décharge bobinée en céramique émaillée RX20 20W 25W 30W 50W 100W 200W Résistances bobinées ajustables Rx20 100w résistance céramique haute puissance Caractéristiques du produit : Résistance bobinée RX20, revêtement isolant de surface résistant aux hautes températures, avec une ...
Détails de produit
Mettre en évidence:
Corps en tube céramique
,Gamme 20W à 200W
,Utilisation en freinage dynamique
Model Number:
RX20
Brand Name:
BONENS
Power Range:
10W à 10000W
Resistance Tolerance:
± 5%
Voltage Range:
0.5KV à 10KV
Resistance Range:
1R-1KR
Pressure:
Le régulateur de fréquence doit être utilisé pour la commande de l'appareil.
Rated Temperature:
375 °C, à court terme / répétition 40% ED
Advantages:
Haute tension
Packing:
emballage en carton
Type:
Tube en céramique bobiné
Power:
20W, 25W, 30W, 50W, 100W, 200W
Application:
Décharge, frein dynamique
Description de produit
Spécifications détaillées et caractéristiques
Résistance de décharge bobinée en céramique émaillée RX20 20W 25W 30W 50W 100W 200W
Résistances bobinées ajustables Rx20 100w résistance céramique haute puissance
Caractéristiques du produit :
Résistance bobinée RX20, revêtement isolant de surface résistant aux hautes températures, avec une puissance élevée, une forte résistance à la surcharge, une résistance à haute tension (se réfère à la tension entre l'électrode et le support de montage).
RX20 est recouvert de résistances bobinées peintes pour isoler et résister aux hautes températures, avec une puissance élevée, une forte résistance à la surcharge et une résistance à haute tension (se réfère à la pression entre l'électrode et le support de montage).
Spécifications :
| Gamme de puissance | 10W-10000W. |
| Gamme de tension- | 0.5KV-10KV. |
| Gamme de résistance | 1R-1KR. |
| Pression- | AC2500V / 1min50Hz. |
| Indice de protection IP | IP00. |
| Température nominale- | 375 °C, court terme / répétition 40% ED. |
| Constante de temps d'équilibre thermique | τ = 200s. |
| Avantages | Haute tension. |
| Emballage-- | emballage carton. |
| Inconvénients | faible résistance aux chocs |
Applications :
charges simulées, équipement de décharge, industrie/automatisation industrielle
Dimensions du produit :
Tableau des dimensions du produit :
| spécification |
puissance (W) |
L1±2 | L2±2 | L3±3 | D±2 | H±2 | H1±2 | B±0.5 | N±0.5 | T±0.2 | Φd±0.2 |
Gamme de résistance (Ω) |
poids (G) |
| RX20 | 10W | 50 | 70 | 90 | 16 | 16 | 42 | 5 | 8 | 0.5 | 3 | 0.1~1K | 50 |
| 20W | 50 | 70 | 90 | 16 | 16 | 42 | 5 | 8 | 0.5 | 3 | 0.1~1K | 50 | |
| 30W | 50 | 70 | 90 | 16 | 16 | 42 | 5 | 8 | 0.5 | 3 | 0.1~1K | 50 | |
| 40W | 85 | 105 | 125 | 20 | 20 | 42 | 5 | 8 | 0.5 | 3 | 0.1~1K | 90 | |
| 50W | 90 | 120 | 145 | 28 | 28 | 68 | 5 | 8 | 0.6 | 3.8 | 0.1~2K | 100 | |
| 60W | 90 | 120 | 145 | 28 | 28 | 68 | 5 | 8 | 0.6 | 3.8 | 0.1~2K | 100 | |
| 75W | 140 | 170 | 195 | 28 | 28 | 68 | 5 | 8 | 0.6 | 3.8 | 0.1~2K | 180 | |
| 80W | 140 | 170 | 195 | 28 | 28 | 68 | 5 | 8 | 0.6 | 3.8 | 0.1~2K | 180 | |
| 100W | 170 | 200 | 225 | 28 | 28 | 68 | 5 | 8 | 0.6 | 3.8 | 0.1~2K | 230 | |
| 150W | 215 | 245 | 270 | 28 | 28 | 68 | 5 | 8 | 0.6 | 3.8 | 0.1~2K | 300 | |
| 200W | 267 | 295 | 322 | 28 | 28 | 68 | 5 | 8 | 0.6 | 3.8 | 0.1~2K | 390 | |
| 300W | 267 | 290 | 317 | 40 | 40 | 86 | 7 | 10 | 1.5 | 6.3 | 0.1~2K | 550 | |
| 400W | 330 | 353 | 380 | 40 | 40 | 86 | 7 | 10 | 1.5 | 6.3 | 0.1~2K | 690 | |
| 500W | 330 | 348 | 364 | 50 | 50 | 102 | 7.5 | 9 | 1.5 | 6.3 | 0.1~5K | 850 | |
| 800W | 430 | 448 | 464 | 50 | 50 | 102 | 7.5 | 9 | 1.5 | 6.3 | 0.1~5K | 1900 | |
| 1000W | 430 | 455 | 480 | 60 | 60 | 118 | 8.5 | 14 | 2.0 | 6.3 | 0.1~5K | 2250 | |
| 1500W | 430 | 460 | 492 | 70 | 70 | 132 | 8.5 | 14 | 2.0 | 6.3 | 0.1~5K | 2650 | |
| 2000W | 430 | 460 | 492 | 80 | 80 | 132 | 8.5 | 14 | 2.0 | 6.3 | 0.1~5K | 3000 | |
| 2500W | 500 | 530 | 562 | 70 | 70 | 132 | 8.5 | 14 | 2.0 | 6.3 | 0.1~5K | 3500 | |
| 3000W | 430 | 460 | 490 | 100 | 100 | 158 | 8.5 | 14 | 2.0 | 6.3 | 0.1~5K | 4000 | |
| 3500W | 430 | 460 | 490 | 100 | 100 | 158 | 8.5 | 14 | 2.0 | 6.3 | 0.1~5K | 4000 | |
| 4000W | 500 | 530 | 560 | 100 | 100 | 158 | 8.5 | 14 | 2.0 | 6.3 | 0.1~5K | 4650 | |
| 5000W | 600 | 630 | 660 | 100 | 100 | 158 | 8.5 | 14 | 2.0 | 6.3 | 0.1~5K | 5600 | |
| 6000W | 600 | 630 | 660 | 100 | 100 | 158 | 8.5 | 14 | 2.0 | 6.3 | 0.1~5K | 5600 |
*Note : Les dimensions sont à titre indicatif uniquement, les dimensions spécifiques et la sélection nécessitent une consultation. Tolérance de la valeur de résistance (%): ±5% ±10%, tension de tenue (V): 3000.
Code d'identification du produit fini :
| RX20 | 50 | 10R | J |
| Catégorie de produit | Puissance nominale | Valeur de résistance | précision |
| Série RX20 |
50=50W 100=100W |
R1=0.1Ω 100R=100Ω |
F=±1% G=±2% H=±3% J=±5% K=±10% |
Remarques : RX20 50W 10Ω ±5%, Modèle : RX20-50-10RJ ; Faible inductance, ajouter la lettre N au numéro de modèle, par exemple : N RX20-50-10RJ
Recommandations d'utilisation des résistances
Il est recommandé de laisser une marge de puissance de 1,5 fois pour la résistance dans le circuit, par exemple, si la tension du circuit est de 100V et le courant de 0,01A, la puissance calculée : P = 100 * 0,01 = 1W, à ce moment la résistance ne peut pas utiliser 1W, calculez 1 * 1,5 = 1,5W, il n'y a pas de résistance de 1,5W donc vous devez utiliser une résistance de 2W.
FAQ :
Q1. Puis-je commander des échantillons de lampes LED ?
R : Oui, nous acceptons les commandes d'échantillons pour tester et inspecter la qualité. Les échantillons mélangés sont acceptables.
Q2. Quel est le cycle de livraison ?
R : La préparation des échantillons prend 3-5 jours et la production de masse prend 8-10 jours ouvrables.
Q3. Avez-vous une limite de quantité minimale de commande pour les lampes LED ?
R : La quantité minimale de commande est faible, et un échantillon peut être fourni pour inspection.
Q4. Comment avez-vous expédié les marchandises et combien de temps faudra-t-il pour arriver ?
R : Transport via DHL, UPS, FedEx ou TNT. Il faudra 3-5 jours pour arriver. Le transport aérien et maritime est également facultatif.
Q5. Comment traiter les commandes de lampes LED ?
R : Premièrement, faites-nous connaître votre demande ou application. Deuxièmement, nous vous fournirons un devis basé sur vos exigences ou nos suggestions. Troisièmement, le client confirme l'échantillon et dépose un acompte pour une commande formelle. Quatrièmement, nous organisons la production.
Q6. Puis-je imprimer mon logo sur le produit LED ?
R : Oui. Veuillez nous en informer formellement avant la production.
Q7 : Fournissez-vous une garantie pour le produit ?
R : Oui, nous offrons une garantie de 5 ans pour nos produits.
