Détails de produit
Lieu d'origine: Chengdu, Sichuan
Nom de marque: BONENS
Numéro de modèle: Série
Conditions de paiement et d'expédition
Nom du produit

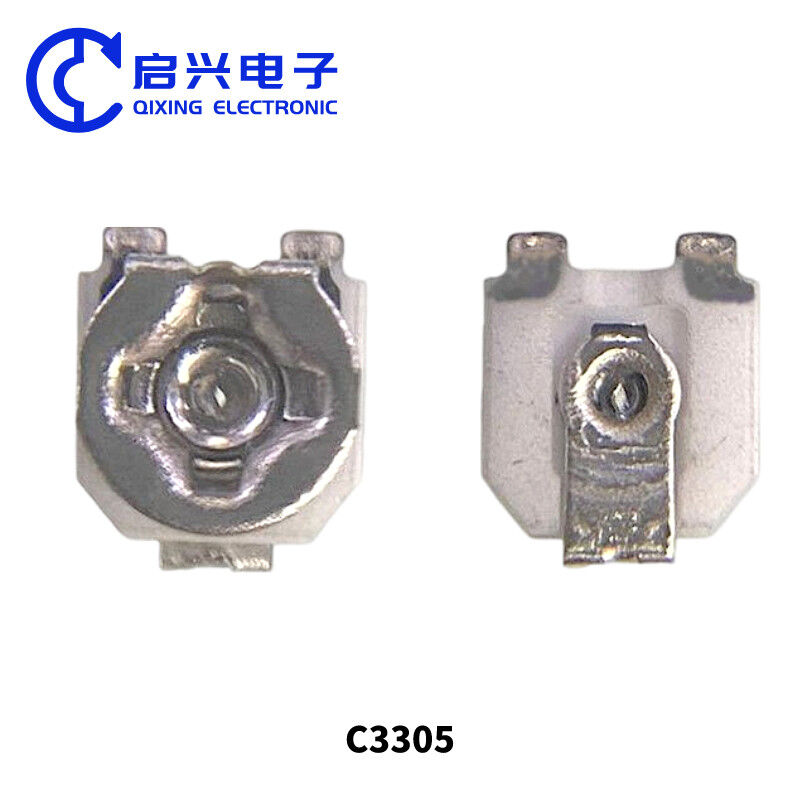

C3305 Patch de vitrage à anneau unique Potentiomètre préréglé Patch de résistance réglable Potentiomètre de réglage fin Circuits intégrés d'origine Composants électroniques
Description du produit
Le potentiomètre à puce 3x3 est composé d'un corps de résistance et d'un système tournant.Lorsqu'une tension est appliquée entre les deux contacts fixes de la carte PCB par le corps de résistance du potentiomètre, la position du point de contact sur le corps de la résistance est modifiée par rotation du système. Les principaux paramètres d'un potentiomètre à puce 3 * 3 et d'une résistance réglable 3x3 sont la valeur de la résistance,erreur de réglage de la résistanceLes potentiomètres à puces 3*3 sont largement utilisés dans les appareils électroniques, les cartes de commande de circuits, les amplificateurs, les instruments,et autres produits nécessitant des volumes de composants plus faiblesIls peuvent être utilisés pour le contrôle du volume dans les systèmes audio et radio.
Les valeurs de résistance du potentiomètre à puce vitrée en verre à bobine unique C3305: 100R, 200R, 300R, 500R, 1K, 2K, 3K, 5K, 10K, 20K, 30K, 50K, 100K, 200K, 500K, 1M.
Taille du produit
Emballage du produit
Courbe de réduction de puissance
Paramètres de spécification
|
Les caractéristiques
|
Plage de résistance nominale
|
100Ω à 1MΩ
|
||||
|
Tolérance à la résistance
|
± 25%
|
|||||
|
Résistance terminale
|
≤ ± 1%R ou 10Ω
|
|||||
|
Variation de la résistance au contact (CRV)
|
≤ ± 2% R
|
|||||
|
Résistance à l'isolation
|
Le débit d'électricité doit être supérieur ou égal à 500 MΩ.
|
|||||
|
Voltage de fonctionnement maximal
|
50 V
|
|||||
|
Voyage électrique efficace
|
≥ 210°
|
|||||
|
|
||||||
|
Caractéristiques de l'environnement
|
Puissance nominale
|
0.1 W (maximum 300 V)
|
||||
|
Plage de température
|
-55°C à +125°C
|
|||||
|
TCR
|
± 250 × 10-6/°C
|
|||||
|
Collision (390 m/S2, 4000 fois)
|
R ≤ ± 1% R
|
|||||
|
Vibration (10 à 500 Hz, 0,75 mm, 6 heures)
|
R≤±1%R, Uab/Uac≤±2%R, coupure électrique≤100μS
|
|||||
|
Variation de température (-55°C/30min, +125°C/30min, 5 cycles)
|
R ≤ ± 2%R, Uab/Uac ≤ ± 2%R
|
|||||
|
Catégorie climatique (IEC68-2-2)
|
R≤± (10%R+0,1Ω), Résistance à l'isolation ≥ 100MΩ
|
|||||
|
Résistance électrique (0,25 W, 1000 h)
|
R≤± (5%R+0,1Ω)
|
|||||
|
Durabilité mécanique (200 cycles)
|
R≤± (20%R+0,5Ω)
|
|||||
|
Chaleur humide constante (IEC68-2-3, Ca, 96h)
|
R≤± (10%R+0,1Ω), résistance à l'isolation ≥100MΩ
|
|||||
|
|
||||||
|
|
Parcours mécanique total
|
360°
|
||||
|
Le couple de démarrage
|
2 à 20 mNm
|
|||||
|
Conditions de soudure
|
240°C à 260°C ((5 secondes
|
|||||
|
Paquetage standard
|
2000 pièces par bobine
|
|||||
domaine d'application:
Le potentiomètre réglable CC305 à vitrage en verre métallique à bobine unique a un large éventail d'applications dans divers appareils et circuits électroniques, y compris les équipements de communication, les équipements audio,régulation de la puissance, instruments et circuits de commande électronique automobile, équipement d'éclairage, etc.
Catégorie du produit:
Il existe deux types de potentiomètres de préajustement en vitrage: les potentiomètres à microajustement à plusieurs tours et les potentiomètres à microajustement à tour unique.Série 3006, et 3299 série pour potentiomètres à réglage préalable de vitrage en verre métallique à plusieurs tours.pour les appareils à commande automatique
Affichage de l'usine
Nous sommes une usine avec de nombreuses années d'expérience en production, dédiée à fournir aux clients des produits et services de haute qualité.Nous avons des équipements de production avancés et une équipe professionnelle de recherche et développement, qui peut fournir une capacité suffisante et prendre en charge les commandes personnalisées OEM et ODM.
La qualité de nos produits a été largement reconnue par les clients, et notre service après-vente a également été très apprécié.Nous avons fourni des services et de la coopération à de nombreux clients bien connusNous souhaitons la bienvenue à des amis du monde entier pour discuter de la coopération, et nous fournirons le meilleur service et les meilleurs produits pour rendre la confiance et le soutien des clients.
Nous adhérons toujours à la philosophie commerciale de "qualité d'abord, client d'abord", améliorons constamment notre propre qualité et notre niveau de service, et fournissons de meilleurs produits et services aux clients.Nous sommes impatients de votre coopération et de créer ensemble un avenir meilleur.!
